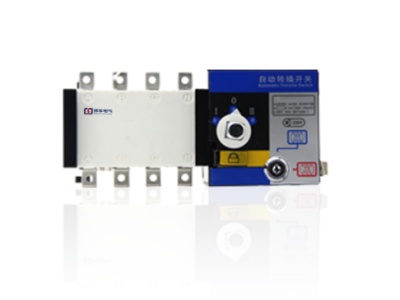

TGQ1NP-100A/4P 雙電源轉換開關—— 毫秒級智能切換

TGQ 系列雙電源自動轉換開關概述：

邦華電氣 TGQ 系列雙電源自動轉換開關 (ATS) 是專為解決供電連續性問題研發的核心電氣設備，能夠 7×24 小時實時監測兩路獨立電源 (市電 - 市電、市電 - 發電機) 的電壓、頻率與相位狀態。當主電源發生失壓、欠壓、過壓、斷相等故障時，自動將負載快速切換至備用電源，全程無需人工干預，有效避免因突然斷電導致的生產損失、數據丟失與安全事故。

TGQ1NP-100A/4P作為本系列的爆款主力型號，額定電流 100A，4 極設計，采用 PC 級隔離型結構，切換時間≤100ms，具備機械與電氣雙重聯鎖保護，徹底杜絕兩路電源并聯供電的風險。產品廣泛應用于寫字樓、商業樓層、小區配電、小型工業設備等場景，現貨充足、價格穩定，是 100A 電流等級配電系統的理想選擇。

TGQ 系列雙電源自動轉換開關全系列產品型號與分類：

CB 級雙電源轉換開關

CB 級雙電源轉換開關集成了斷路器的保護功能，既能實現電源自動轉換，又能對下游負載提供過載和短路保護。其主觸頭能夠接通并分斷短路電流，具備選擇性保護特性，可簡化配電系統設計。邦華電氣 CB 級主力產品為TGQ1、TGQ1NP、TGQ2NP 系列，覆蓋 63A 至 630A 全電流規格。

核心特點：配備過電流脫扣器，能夠接通并分斷短路電流；集電源轉換與線路保護功能于一體，簡化配電系統設計，降低綜合成本。

典型應用：商業建筑、辦公樓、住宅配電、小型工業設備、末端負載回路

PC 級雙電源轉換開關

PC 級雙電源轉換開關僅具備電源轉換功能，不具備過電流保護能力，需配合上游斷路器使用。其核心優勢在于極高的短時耐受電流能力和機械可靠性，能夠承受短路電流沖擊而不損壞。邦華電氣 PC 級主力產品為TGQ3 系列，覆蓋 63A 至 3200A 全電流規格。

核心特點：能夠接通、承載短路電流，但不用于分斷短路電流；具備更高的耐受與接通能力，轉換速度快，可靠性高，適用于需要快速切換與大電流承載的場景。

典型應用：消防水泵、排煙風機、應急照明、數據中心 UPS 前端、工業自動化設備

核心技術參數表：

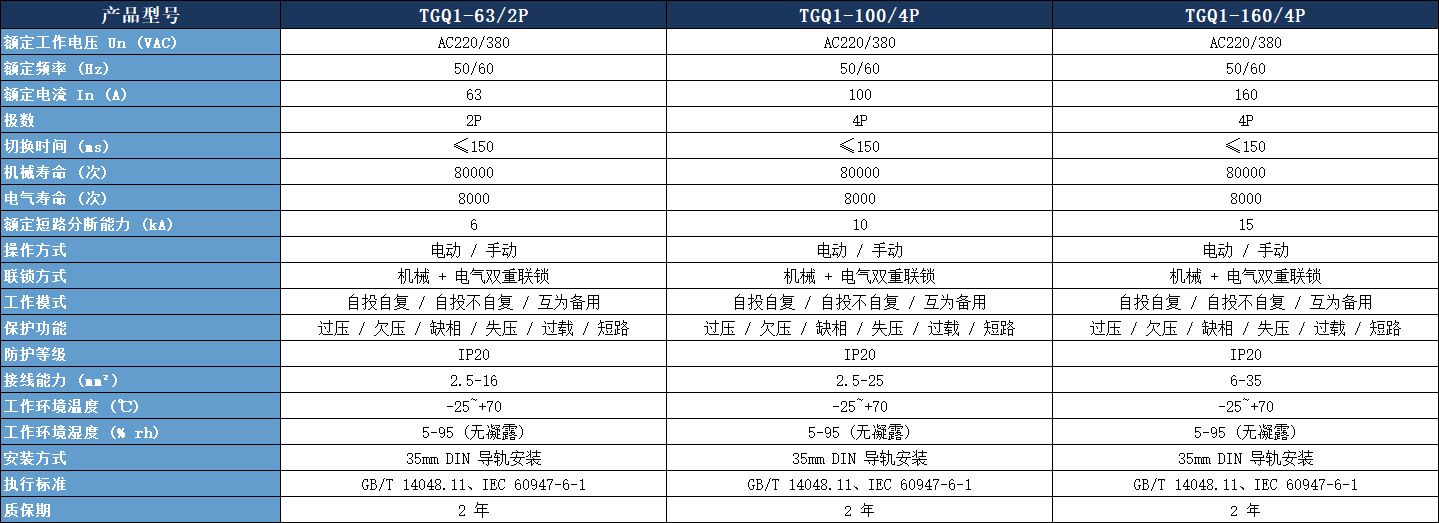

CB 級雙電源轉換開關參數表 (TGQ1 系列)

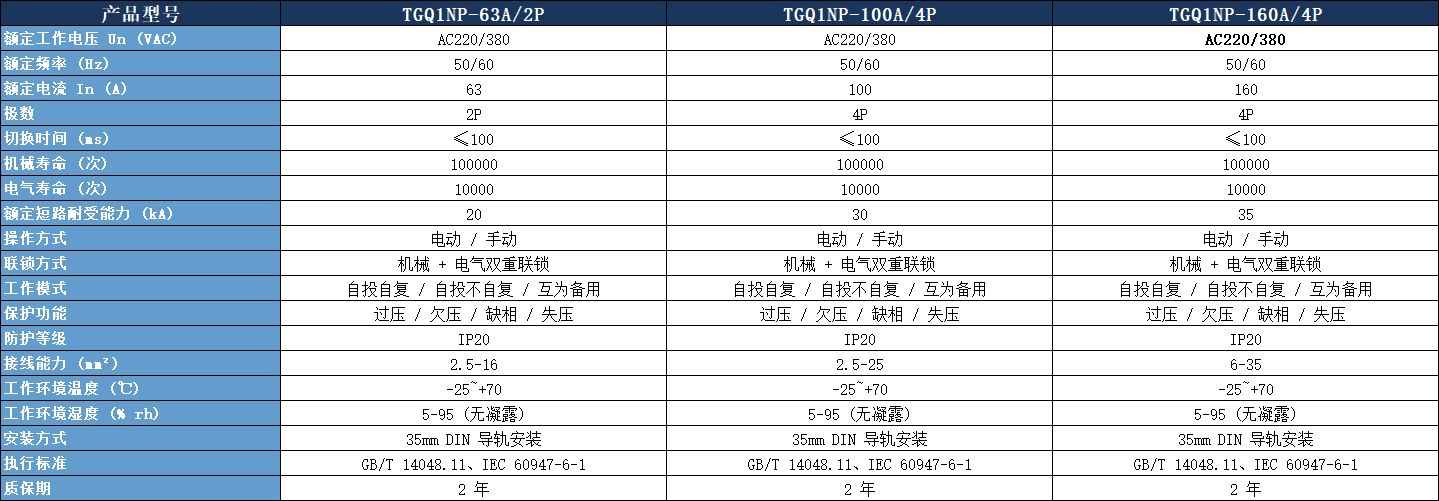

PC 級雙電源轉換開關參數表 (TGQ1NP 系列)

核心技術優勢：

雙重聯鎖安全保障：采用機械聯鎖與電氣聯鎖雙重保護設計，任何時刻僅有一路電源接通，徹底杜絕兩路電源并聯供電的重大安全隱患

高速切換性能：PC 級產品切換時間≤100ms，滿足絕大多數敏感負載的供電需求，有效避免設備停機與數據丟失

寬電壓適應范圍：AC 160V-280V (單相)、AC 280V-480V (三相)，適應惡劣電網環境，在電壓波動較大的地區也能穩定運行

長使用壽命：采用銀基合金觸頭系統，耐電弧、抗熔焊，機械壽命≥100000 次，電氣壽命≥10000 次，減少維護成本

多種工作模式：支持自投自復、自投不自復、互為備用三種工作方式，以及自動、手動、遠程遙控三種切換模式，靈活適配不同應用場景

完善的保護功能：具備過壓、欠壓、斷相、頻率異常保護，CB 級產品額外集成過載、短路保護功能，一機多用

便捷安裝維護：采用模塊化設計，35mm DIN 導軌安裝或螺栓固定，接線方便，維護簡單，無需專業工具即可完成日常檢查

TGQ 系列雙電源轉換開關選型指南：

您在選購 TGQ 系列雙電源轉換開關時，可按照以下步驟快速匹配適合的產品：

確定產品級別

需要快速切換、高可靠性、消防系統專用：選擇 PC 級 (TGQ1NP、TGQ2NP、TGQ3 系列)

需要集成保護功能、簡化配電系統、末端負載：選擇 CB 級 (TGQ1 系列)

確定額定電流

根據負載總功率計算額定電流，建議預留 20%-30% 的余量

公式：I=P/(√3×U×cosφ)，其中 P 為負載總功率 (kW)，U 為額定電壓 (kV)，cosφ 為功率因數

100A 電流等級首選TGQ1NP-100A/4P，現貨充足，性價比最高

確定極數

單相供電系統：選擇 2P (如 TGQ1NP-63A/2P)

三相三線制供電系統：選擇 3P

三相四線制供電系統：選擇 4P (推薦，如TGQ1NP-100A/4P)

確定系列型號

63A-250A 中小電流：選擇 TGQ1NP 系列

100A-400A 中電流：選擇 TGQ2NP 系列

63A-3200A 全電流范圍：選擇 TGQ3 系列

需要集成保護功能：選擇 TGQ1 系列

其他特殊需求

需要消防聯動功能：選擇帶 "W" 后綴的型號

需要發電機啟動信號：選擇帶 "F" 后綴的型號

需要遠程監控：選擇智能型控制器

常見疑問解答：

Q1：TGQ1NP-100A 是什么意思？

A：TGQ1NP-100A 是邦華電氣 TGQ 系列雙電源轉換開關的型號編碼，其中：

TGQ：企業特征代號 (雙電源轉換開關)

1：設計序號

N：PC 級隔離型

P：一體式設計

100A：額定工作電流為 100 安培

4P：4 極設計 (三相四線制)

Q2：TGQ1NP 是 PC 級還是 CB 級？

A：TGQ1NP 系列是PC 級隔離型雙電源轉換開關，能夠接通和承載短路電流，但不具備分斷短路電流的能力，轉換速度快，可靠性高，適用于需要快速切換的場景。

Q3：TGQ1NP 和 TGQ2NP 的區別是什么？

A：兩者都是 PC 級隔離型雙電源轉換開關，主要區別在于電流范圍和結構設計：

TGQ1NP 系列：電流范圍 63A-250A，采用一體式設計，安裝便捷

TGQ2NP 系列：電流范圍 100A-400A，采用分體式設計，維護更方便

Q4：TGQ1NP-100A/4P 的切換時間是多少？

A：TGQ1NP-100A/4P的切換時間≤100ms，能夠滿足絕大多數敏感負載的供電需求，有效避免設備停機與數據丟失。

Q5：產品的質保期是多久？

A：邦華電氣所有 TGQ 系列雙電源轉換開關產品均提供2 年免費質保，終身維護服務；對于批量采購客戶，可提供更長的質保期與定制化服務。

Q6：TGQ 系列雙電源轉換開關可以接發電機嗎？

A：可以，邦華電氣所有系列雙電源轉換開關都支持市電 - 發電機切換模式，部分型號還具備發電機啟動信號輸出功能，可自動啟動備用發電機。

邦華電氣專注于低壓電氣設備研發與生產十余年，擁有完善的質量管理體系與專業的技術團隊。我們的 TGQ 系列雙電源轉換開關產品已成功應用于全國數千個工程項目，得到了廣大客戶的一致認可。

無論您是需要標準型號產品還是定制化解決方案，我們都能為您提供專業、高效的服務。如需了解更多TGQ1NP-100A/4P產品信息或獲取報價，請聯系我們的銷售工程師，我們將竭誠為您服務。
