DTSD194三相四線電能表 SY194E-2S4三相多功能電能表
閱讀次數:32 發布時間:2026-06-04

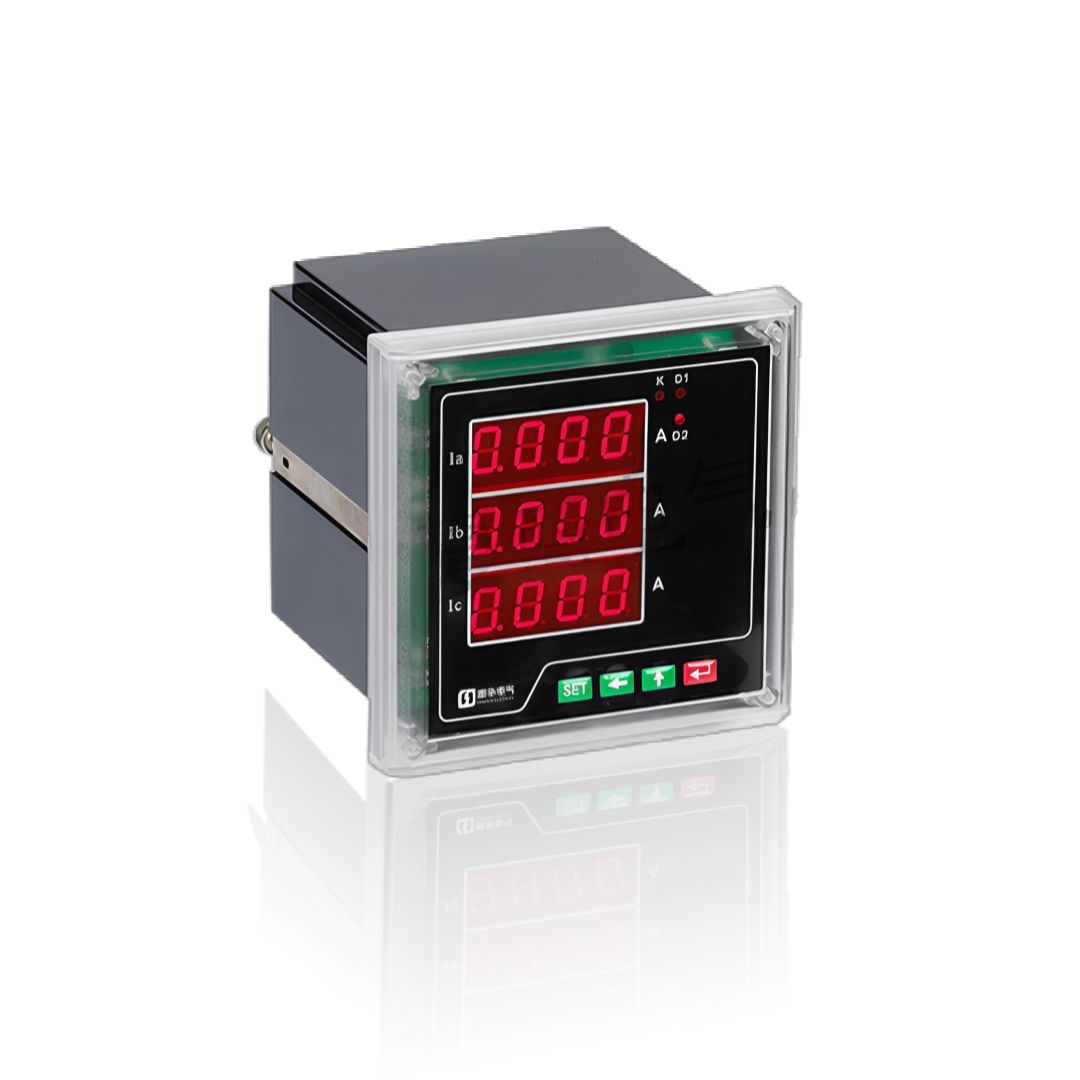

DTSD194 三相多功能電力儀表 - 您的配電系統精準管家

DTSD194 三相多功能電力儀表概述:
邦華電氣 DTSD194 系列電力儀表是專為現代配電系統設計的高精度智能測量設備,可全面替代傳統指針式儀表和單一功能變送器。DTSD194 多功能表能實時測量電壓、電流、功率、功率因數、頻率等全電量參數,同時具備四象限電能計量、需量統計、越限報警和數據通訊功能。它采用工業級 32 位 MCU 芯片,抗干擾能力強,運行穩定可靠,能有效幫助您實現用電能耗監測、成本核算和設備管理,廣泛應用于工廠、寫字樓、醫院、學校等各類場所。
DTSD194 三相多功能電力儀表相關系列型號列表:
指針式模擬儀表
邦華電氣指針式模擬儀表主要包括國內通用標準型號6L2-A/V、42L6-A/V、85L1-A/V、99T1-A/V,精度等級均為 1.5 級,適用于交直流配電系統的本地基本參數監測。盤面安裝型提供 48×48mm、72×72mm 和 120×120mm 三種標準尺寸,采用嵌入式安裝方式,無需復雜接線,直觀顯示電流、電壓等基本電參數。
| 型號 | 類型 | 安裝方式 | 尺寸 | 主要量程 |
| 6L2-A | 交流電流表 | 盤面安裝 | 72×72mm | 0-5A/10A/20A/30A/50A/100A/200A/300A/500A/1000A/2000A/5A |
| 6L2-V | 交流電壓表 | 盤面安裝 | 72×72mm | 0-250V/450V/500V |
| 42L6-A | 交流電流表 | 盤面安裝 | 120×120mm | 0-5A-2000A/5A |
| 42L6-V | 交流電壓表 | 盤面安裝 | 120×120mm | 0-250V/450V/500V |
| 85L1-A/V | 交流電流 / 電壓表 | 盤面安裝 | 48×48mm | 多種標準量程 |
| 99T1-A/V | 交流電流 / 電壓表 | 盤面安裝 | 48×48mm | 多種標準量程 |
基礎數顯儀表
邦華電氣基礎數顯儀表以SY194 系列為核心,完整覆蓋用戶指定的SY194I-2X1、SY194U-2X1、SY194I-9X1、SY194U-9X1,同時補充SY194I-1X1、SY194U-1X1、SY194I-3X1、SY194U-3X1及對應的三相型號。采用高亮 LED 數字顯示,讀數清晰準確,覆蓋全系列標準盤面尺寸,功能簡捷可靠。
| 型號 | 類型 | 安裝方式 | 尺寸 | 測量功能 |
| SY194I-1X1、SY194U-1X1 | 單相電壓 / 電流表 | 盤面安裝 | 48×48mm | 單相電壓或電流 |
| SY194I-2X1、SY194U-2X1 | 單相電壓 / 電流表 | 盤面安裝 | 48×96mm | 單相電壓或電流 |
| SY194I-3X1、SY194U-3X1 | 單相電壓 / 電流表 | 盤面安裝 | 72×72mm | 單相電壓或電流 |
| SY194I-9X1、SY194U-9X1 | 單相電壓 / 電流表 | 盤面安裝 | 96×96mm | 單相電壓或電流 |
| SY194I3-2X1、SY194U3-2X1 | 三相電壓 / 電流表 | 盤面安裝 | 48×96mm | 三相電壓或電流 |
| SY194I3-3X1、SY194U3-3X1 | 三相電壓 / 電流表 | 盤面安裝 | 72×72mm | 三相電壓或電流 |
| SY194I3-9X1、SY194U3-9X1 | 三相電壓 / 電流表 | 盤面安裝 | 96×96mm | 三相電壓或電流 |
| SY194P-3X1 | 功率表 | 盤面安裝 | 72×72mm | 有功 / 無功功率 |
| SY194F-3X1 | 頻率表 | 盤面安裝 | 72×72mm | 電網頻率 |
多功能電力儀表
邦華電氣多功能電力儀表以SY194E 系列為核心,完整覆蓋用戶指定的SY194E-2S4、SY194E-3S4、SY194E-9S4,同時補充液晶顯示型SY194E-2S4Y、SY194E-3S4Y、SY194E-9S4Y和增強型SY194E-9S4Z。提供從基礎到高級的全電量測量功能,支持諧波分析、需量計算和數據記錄,廣泛應用于各類電力監控系統。
| 型號 | 安裝方式 | 精度等級 | 諧波分析 | 主要功能 |
| SY194E-2S4 | 盤面安裝 | 0.5 級 | 15 次 | 基礎全電量測量、電能累計、THD |
| SY194E-3S4 | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、需量統計、報警輸出 |
| SY194E-9S4 | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量、擴展 I/O、SOE 事件記錄 |
| SY194E-2S4Y | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、液晶顯示、電能累計 |
| SY194E-3S4Y | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、液晶顯示、數據記錄 |
| SY194E-9S4Y | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量、液晶顯示、多費率計費 |
| SY194E-9S4Z | 盤面安裝 | 0.2S 級 | 63 次 | 高級電能質量分析、波形捕捉 |
多功能電能表
邦華電氣多功能電能表完整覆蓋用戶指定的DTSD194、DSSD194,同時補充傳統感應式DT862、DS862,單相DDS194和預付費型DTSY194、DDSY194。支持單相、三相四線和三相三線制測量,具備高精度電能計量
| 型號 | 安裝方式 | 電流規格 | 精度等級 | 主要功能 |
| DT862 | 盤面安裝 | 直連 1.5 (6) A 至 30 (100) A | 2 級 | 三相四線感應式有功電能計量 |
| DS862 | 盤面安裝 | 直連 1.5 (6) A 至 30 (100) A | 2 級 | 三相三線感應式有功電能計量 |
| DDS194 | 盤面安裝 | 直連 10 (60) A | 1 級 | 單相有功電能計量、脈沖輸出 |
| DTSD194 | 盤面 / 導軌安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、有功 / 無功電能計量 |
| DSSD194 | 盤面 / 導軌安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相三線全電量測量、有功 / 無功電能計量 |
| DTSY194 | 盤面安裝 | 直連 10 (80) A/CT 1.5 (6) A | 1 級 | 三相預付費電能計量、遠程控制通斷、欠費跳閘 |
| DDSY194 | 盤面安裝 | 直連 10 (60) A | 1 級 | 單相預付費電能計量、遠程控制通斷 |
導軌式電能表
邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計,極大節省安裝空間和成本,完整覆蓋用戶指定的DTSD194-DL、DSSD194-DL,同時補充單相DDSU194-DL、三相基礎型DTSU194-DL和多功能型SY194E-DL。提供從基礎電能計量到高級多功能測量的完整解決方案,支持直接連接或 CT 連接,適用于分戶計量、能耗分項計量和成本分攤等應用場景。功能,部分電子式型號帶有全電量監測能力,支持多費率分時計費和遠程通訊。
| 型號 | 相數 | 電流規格 | 精度等級 | 主要功能 |
| DDSU194-DL | 單相 | 直連 10 (60) A | 1 級 | 單相有功電能計量、脈沖輸出 |
| DTSU194-DL | 三相 | 直連 10 (80) A | 1 級 | 三相有功電能計量、脈沖輸出 |
| DTSD194-DL | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、多費率、四象限電能 |
| DSSD194-DL | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相三線全電量測量、多費率、四象限電能 |
| SY194E-DL | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5 級 | 導軌式全電量測量、諧波分析、數據記錄 |
| DDSU194-DLM | 單相 | 直連 10 (80) A | 1 級 | 單相全電量測量、多費率、遠程抄表 |
詳細技術參數表:

核心功能特點:
高精度測量,電壓電流精度 0.5 級
工業級 32 位 MCU 芯片,抗干擾能力強
寬電壓設計,AC 85V~265V 自適應
RS485 通訊,支持 Modbus-RTU 協議
三排四位 LED 顯示,清晰易讀
面板嵌入式安裝,接線簡單方便
越限報警功能,及時發現異常
斷電數據保持 10 年,不丟失歷史記錄
2 路電能脈沖輸出,便于遠程抄表
電流電壓變比可編程,現場靈活設置

應用場景:
工業配電:工廠車間、生產線、配電室、開關柜
商業建筑:寫字樓、商場、酒店、醫院、寫字樓
市政工程:學校、政府大樓、交通樞紐、路燈監控
新能源:光伏電站、充電樁、儲能系統、風力發電
住宅小區:居民樓配電房、公共區域用電監測
邦華電氣服務保障:
選擇邦華電氣,您將獲得:
正品保障:所有產品均為原廠正品,提供完整資質文件
現貨供應:常用型號庫存充足,48 小時內發貨
全國包郵:訂單滿 500 元全國包郵,送貨上門
技術支持:24 小時工程師在線,提供免費技術咨詢
質保服務:產品質保 2 年,終身維護
定制服務:支持特殊參數和功能定制,滿足您的個性化需求
選型指南:
問:我需要測量三相電壓和電流,選哪個型號?
答:如果只需要單一參數測量,推薦選擇 SY194I-9X1 單相數顯電流表和 SY194U-9X1 單相數顯電壓表;如果需要同時測量多個參數,推薦選擇 SY194E-9S4 多功能電力儀表,性價比最高。
問:需要電能計量和通訊功能,選哪個型號?
答:推薦選擇 DTSD194 三相四線多功能電能表,支持全電量測量和 RS485 通訊,可直接接入 SCADA 系統實現遠程抄表。
問:配電箱空間有限,選哪種安裝方式?
答:推薦選擇 DTSD194-DL 導軌式電能表,采用標準 DIN35 導軌安裝,安裝方便,節省空間。
問:不同尺寸的多功能表怎么選?
答:SY194E-2S4 為 120×120mm 大尺寸,適合主配電柜;SY194E-9S4 為 96×96mm 標準尺寸,通用性最強;SY194E-3S4 為 80×80mm 小尺寸,適合空間緊湊的配電箱。
常見疑問解答:
Q1:DTSD194 多功能表精度是多少?符合國家標準嗎?
答:DTSD194 多功能表有功精度 0.5 級,無功精度 2 級,完全符合 GB/T 17215.321-2008 國家標準,每臺產品出廠前都經過嚴格校準。
Q2:是否提供 DTSD194 說明書和校準證書?
答:是的,每臺產品都附帶完整的 DTSD194 說明書、產品合格證和校準證書。如需電子版說明書,可聯系我們的客服免費獲取。
Q3:SY194E-2S4 開孔尺寸是多少?
答:SY194E-2S4 開孔尺寸為 111×111mm,SY194E-3S4 開孔尺寸為 76×76mm,SY194E-9S4 開孔尺寸為 91×91mm。
Q4:下單后多久能發貨?支持哪些快遞?
答:常用型號庫存充足,下單后 48 小時內發貨。支持順豐、圓通、中通等快遞,全國包郵,偏遠地區除外。
Q5:產品質保多久?出現質量問題怎么辦?
答:所有產品質保 2 年,終身維護。質保期內出現非人為質量問題,我們免費維修或更換。
Q6:是否提供技術支持和安裝指導?
答:是的,我們提供 24 小時工程師在線技術支持,可通過電話、微信或視頻指導您安裝調試。
Q7:可以定制特殊參數或功能嗎?
答:可以,我們支持定制特殊輸入范圍、通訊協議和功能模塊,具體請聯系我們的銷售工程師。
Q8:批量采購有優惠嗎?
答:是的,批量采購享受階梯價格優惠,采購量越大,價格越優惠。歡迎來電咨詢批量報價。
邦華電氣專注于電力儀表研發生產十余年,為您提供從選型、采購到安裝調試的一站式服務。無論您是需要 DTSD194 多功能表、SY194E 系列多功能電力儀表還是 DTSD194-DL 導軌式電能表,我們都能滿足您的需求。如果您對 DTSD194 三相多功能電力儀表感興趣,或者有任何技術問題,歡迎隨時聯系我們,我們將竭誠為您服務。
