WK194E-2S4 多功能表 —— 一機集成全電量測量
WK194E-2S4 多功能表概述：
您在尋找一款高性價比的三相多功能電力儀表嗎？邦華電氣 WK194E-2S4 是您的理想選擇。我們專注于電力計量與監控領域十余年，為您提供從基礎電量測量到高級電能管理的全系列解決方案。WK194E-2S4 多功能表集電流表、電壓表、功率表、電能表于一體，可同時測量三相電壓、電流、有功功率、無功功率、功率因數、頻率、四象限電能等 30 多種電力參數，完全替代傳統的多個模擬儀表，節省安裝空間和成本。無論您是用于工業配電、商業建筑還是電力系統，WK194E-2S4 都能滿足您的精準計量和遠程監控需求。
WK194E-2S4 多功能表相關系列產品：
指針式模擬儀表
邦華電氣指針式模擬儀表完整覆蓋用戶指定的6L2-A/V、42L6-A/V兩大主流系列，精度等級均為 1.5 級，適用于交直流配電系統的本地基本參數監測。盤面安裝型提供 72×72mm 和 120×120mm 兩種標準尺寸，采用嵌入式安裝方式，無需復雜接線，直觀顯示電流、電壓等基本電參數。
| 型號 | 類型 | 安裝方式 | 尺寸 | 主要量程 |
| 6L2-A | 交流電流表 | 盤面安裝 | 72×72mm | 0-5A/10A/20A/30A/50A/100A/200A/300A/500A/1000A/2000A/5A |
| 6L2-V | 交流電壓表 | 盤面安裝 | 72×72mm | 0-250V/450V/500V |
| 42L6-A | 交流電流表 | 盤面安裝 | 120×120mm | 0-5A-2000A/5A |
| 42L6-V | 交流電壓表 | 盤面安裝 | 120×120mm | 0-250V/450V/500V |
基礎數顯儀表
邦華電氣基礎數顯儀表以WK194 系列為核心，完整覆蓋用戶指定的WK194I-2X1、WK194U-2X1、WK194I-9X1、WK194U-9X1，同時補充WK194I-1X1、WK194U-1X1、WK194I-3X1、WK194U-3X1及對應的三相型號。采用高亮 LED 數字顯示，讀數清晰準確，覆蓋全系列標準盤面尺寸，功能簡捷可靠。
| 型號 | 類型 | 安裝方式 | 尺寸 | 測量功能 |
| WK194I-1X1、WK194U-1X1 | 單相電壓 / 電流表 | 盤面安裝 | 48×48mm | 單相電壓或電流 |
| WK194I-2X1、WK194U-2X1 | 單相電壓 / 電流表 | 盤面安裝 | 48×96mm | 單相電壓或電流 |
| WK194I-3X1、WK194U-3X1 | 單相電壓 / 電流表 | 盤面安裝 | 72×72mm | 單相電壓或電流 |
| WK194I-9X1、WK194U-9X1 | 單相電壓 / 電流表 | 盤面安裝 | 96×96mm | 單相電壓或電流 |
| WK194I3-2X1、WK194U3-2X1 | 三相電壓 / 電流表 | 盤面安裝 | 48×96mm | 三相電壓或電流 |
| WK194I3-3X1、WK194U3-3X1 | 三相電壓 / 電流表 | 盤面安裝 | 72×72mm | 三相電壓或電流 |
| WK194I3-9X1、WK194U3-9X1 | 三相電壓 / 電流表 | 盤面安裝 | 96×96mm | 三相電壓或電流 |
| WK194P-3X1 | 功率表 | 盤面安裝 | 72×72mm | 有功 / 無功功率 |
| WK194F-3X1 | 頻率表 | 盤面安裝 | 72×72mm | 電網頻率 |
多功能電力儀表
邦華電氣多功能電力儀表以WK194E 系列為核心，完整覆蓋用戶指定的WK194E-2S4、WK194E-3S4、WK194E-9S4，同時補充液晶顯示型WK194E-2S4Y、WK194E-3S4Y、WK194E-9S4Y和增強型WK194E-9S4Z。提供從基礎到高級的全電量測量功能，支持諧波分析、需量計算和數據記錄，廣泛應用于各類電力監控系統。
| 型號 | 安裝方式 | 精度等級 | 諧波分析 | 主要功能 |
| WK194E-2S4 | 盤面安裝 | 0.5 級 | 15 次 | 基礎全電量測量、電能累計、THD |
| WK194E-3S4 | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、需量統計、報警輸出 |
| WK194E-9S4 | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量、擴展 I/O、SOE 事件記錄 |
| WK194E-2S4Y | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、液晶顯示、電能累計 |
| WK194E-3S4Y | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、液晶顯示、數據記錄 |
| WK194E-9S4Y | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量、液晶顯示、多費率計費 |
| WK194E-9S4Z | 盤面安裝 | 0.2S 級 | 63 次 | 高級電能質量分析、波形捕捉 |
多功能電能表
邦華電氣多功能電能表完整覆蓋用戶指定的DTSD862、DSSD862，同時補充傳統感應式DT862、DS862，單相DDS862和預付費型DTSY862、DDSY862。支持單相、三相四線和三相三線制測量，具備高精度電能計量功能，部分電子式型號帶有全電量監測能力，支持多費率分時計費和遠程通訊。
| 型號 | 安裝方式 | 電流規格 | 精度等級 | 主要功能 |
| DT862 | 盤面安裝 | 直連 1.5 (6) A 至 30 (100) A | 2 級 | 三相四線感應式有功電能計量 |
| DS862 | 盤面安裝 | 直連 1.5 (6) A 至 30 (100) A | 2 級 | 三相三線感應式有功電能計量 |
| DDS862 | 盤面安裝 | 直連 10 (60) A | 1 級 | 單相有功電能計量、脈沖輸出 |
| DTSD862 | 盤面 / 導軌安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、有功 / 無功電能計量 |
| DSSD862 | 盤面 / 導軌安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相三線全電量測量、有功 / 無功電能計量 |
| DTSY862 | 盤面安裝 | 直連 10 (80) A/CT 1.5 (6) A | 1 級 | 三相預付費電能計量、遠程控制通斷、欠費跳閘 |
| DDSY862 | 盤面安裝 | 直連 10 (60) A | 1 級 | 單相預付費電能計量、遠程控制通斷 |
導軌式電能表
邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計，極大節省安裝空間和成本，完整覆蓋用戶指定的DTSD862-DL、DSSD862-DL，同時補充單相DDSU862-DL、三相基礎型DTSU862-DL和多功能型WK194E-DL。提供從基礎電能計量到高級多功能測量的完整解決方案，支持直接連接或 CT 連接，適用于分戶計量、能耗分項計量和成本分攤等應用場景。
| 型號 | 相數 | 電流規格 | 精度等級 | 主要功能 |
| DDSU862-DL | 單相 | 直連 10 (60) A | 1 級 | 單相有功電能計量、脈沖輸出 |
| DTSU862-DL | 三相 | 直連 10 (80) A | 1 級 | 三相有功電能計量、脈沖輸出 |
| DTSD862-DL | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、多費率、四象限電能 |
| DSSD862-DL | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相三線全電量測量、多費率、四象限電能 |
| WK194E-DL | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5 級 | 導軌式全電量測量、諧波分析、數據記錄 |
| DDSU862-DLM | 單相 | 直連 10 (80) A | 1 級 | 單相全電量測量、多費率、遠程抄表 |

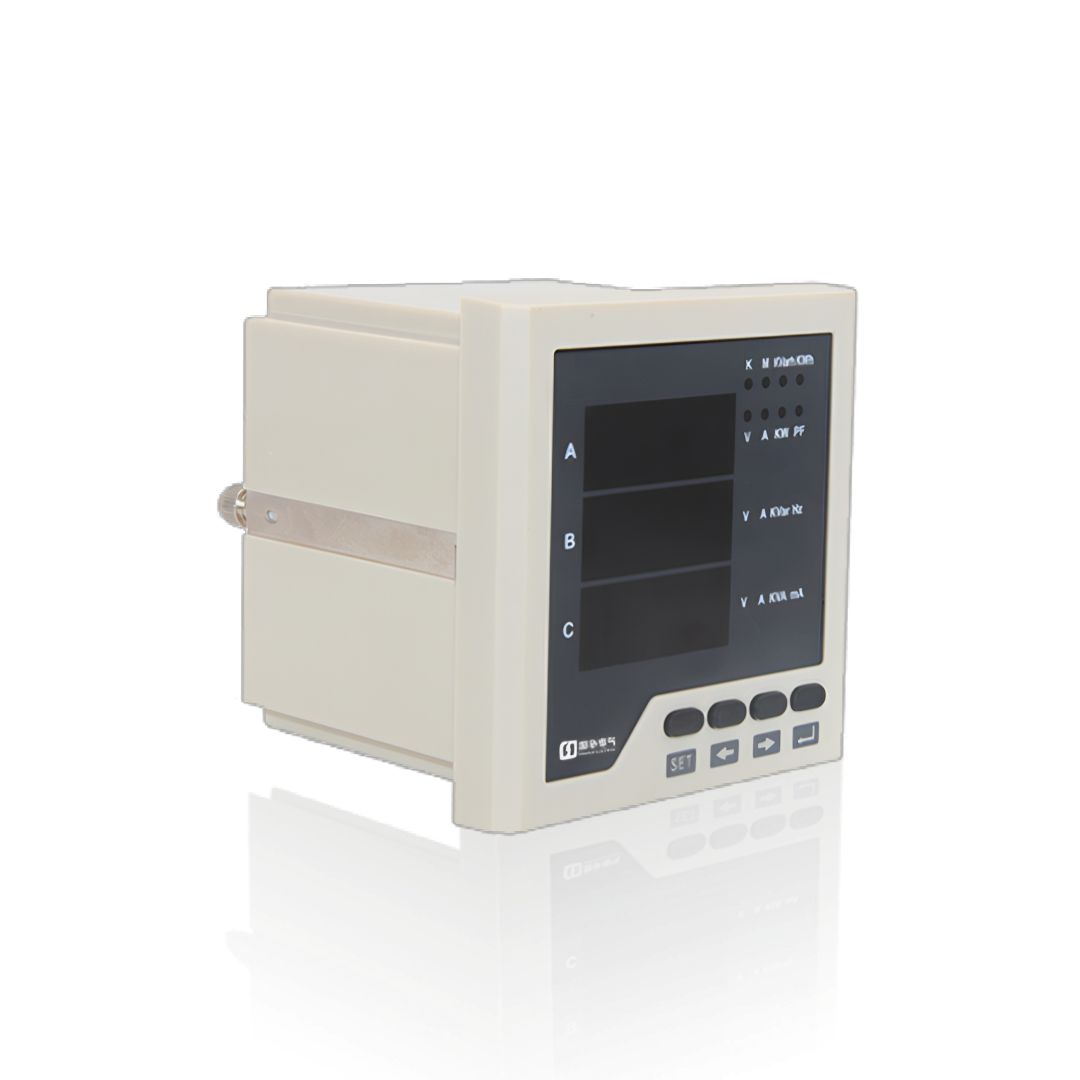

WK194E-2S4 核心特點：
同時測量 30 + 種電力參數，包括三相電壓、電流、功率、功率因數、頻率、四象限電能
0.5 級高精度計量，滿足工業級測量要求
三排四位 LED 數碼管顯示，清晰直觀
標準 RS485 通信接口，支持 Modbus-RTU 協議
2 路電能脈沖輸出，方便遠程抄表和校驗
可編程設置參數，現場調試靈活
35mm 標準導軌安裝或面板安裝，接線簡單

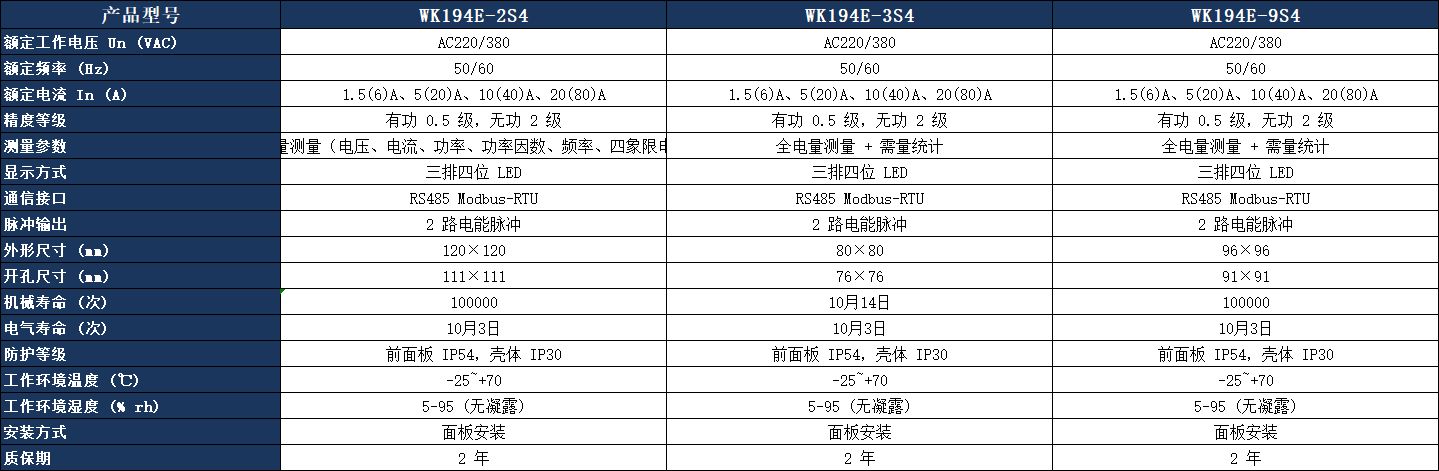

多功能電力儀表參數對比表：
WK194E-2S4 選型指南：
根據安裝空間選擇型號
120×120mm 面板安裝：選擇 WK194E-2S4
96×96mm 面板安裝：選擇 WK194E-9S4
80×80mm 面板安裝：選擇 WK194E-3S4
配電箱內安裝：選擇 DTSD862-DL 導軌式電能表
根據電流規格選擇
直接接入：5 (20) A、10 (40) A、20 (80) A
經互感器接入：1.5 (6) A（適用于大電流場合）
根據功能需求選擇
只需基本全電量測量：選擇 WK194E-2S4
需要需量統計功能：選擇 WK194E-3S4 或 WK194E-9S4
需要諧波分析功能：選擇 DTSD862 系列多功能電能表
WK194E-2S4 應用場景：
工業企業：工廠車間、生產線、配電室、控制柜
商業建筑：寫字樓、商場、酒店、醫院、學校
電力系統：發電廠、變電站、配電網、箱式變電站
基礎設施：機場、火車站、地鐵站、數據中心、通信基站
住宅小區：居民樓、物業配電室、公共照明系統
常見疑問解答：
Q：WK194E-2S4 參數表在哪里可以下載？
A：您可以在本頁面下載完整的 WK194E-2S4 參數表和說明書 PDF 版本，也可以直接聯系我們的銷售工程師，我們會將電子版資料發送給您。WK194E-2S4 的核心參數為：額定電壓 AC220/380V，額定電流 1.5 (6) A~20 (80) A，精度等級有功 0.5 級，通信接口 RS485 Modbus-RTU。
Q：WK194E-2S4 接線方法是什么？
A：WK194E-2S4 支持三相三線和三相四線兩種接線方式。電壓輸入直接接電網電壓，電流輸入經電流互感器接入。具體接線方法請參考 WK194E-2S4 說明書中的接線圖，我們也可以提供免費的接線指導服務。
Q：WK194E-2S4 的通信協議是什么？
A：WK194E-2S4 采用標準的 RS485 通信接口，支持 Modbus-RTU 協議，可直接接入 PLC、SCADA、電力監控系統等各類工業控制系統。通信波特率可設置為 2400~19200bps，出廠默認為 9600bps。
Q：WK194E-2S4 的價格是多少？
A：WK194E-2S4 的價格根據采購數量和配置不同有所差異，批量采購價格更優惠。您可以直接聯系我們的銷售工程師獲取最新的 WK194E-2S4 報價，我們承諾提供行業內最具競爭力的價格和最優質的服務。
