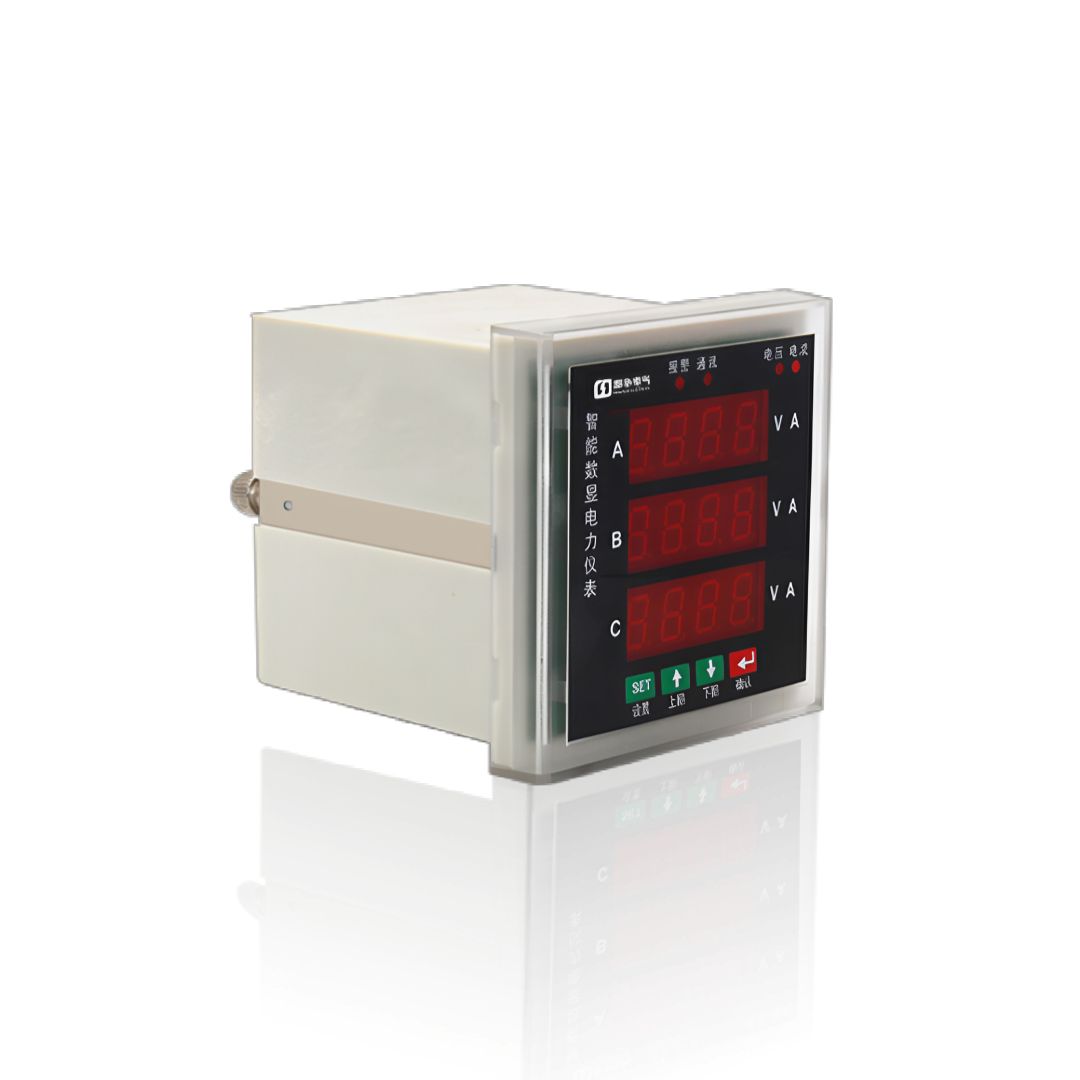

DTSD862 三相多功能電力儀表—— 高精度全電量計量

DTSD862 三相多功能電力儀表概述:
邦華電氣 DTSD862 系列三相多功能電力儀表是專為現代智能配電系統設計的新一代高精度計量與監控設備。采用先進的數字采樣技術和 32 位微處理器,能夠同時測量三相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率、電能等多種電力參數,部分型號還具備諧波分析、需量統計、事件記錄、遠程通信等高級功能。
您可以根據項目需求選擇不同配置的產品:基礎型 DTSD862 滿足常規電能計量需求,增強型 DTSD862-M 提供更豐富的功能和更長的數據存儲周期,導軌式 DTSD862-G 適用于空間有限的配電箱安裝場景。我們同時提供 HL194 系列數顯電流表、電壓表以及 DT862/DS862 系列傳統電能表,為您提供一站式電力儀表解決方案。
所有產品嚴格遵循 GB/T 17215.321-2008、GB/T 17215.322-2008 等國家標準,通過 CCC 認證,具有測量精度高、穩定性好、抗干擾能力強、安裝便捷等特點,廣泛應用于工業廠房、商業建筑、住宅小區、數據中心、市政工程等各類電力系統。
DTSD862 三相多功能電力儀表相關系列產品型號:
指針式模擬儀表
邦華電氣指針式模擬儀表主要包括國內通用標準型號6L2-A/V、42L6-A/V,同時覆蓋85L1-A/V、99T1-A/V等全系列規格,精度等級均為 1.5 級,適用于交直流配電系統的本地基本參數監測。盤面安裝型提供 48×48mm、72×72mm 和 120×120mm 三種標準尺寸,采用嵌入式安裝方式,無需復雜接線,直觀顯示電流、電壓等基本電參數。
| 型號 | 類型 | 安裝方式 | 尺寸 | 主要量程 |
| 6L2-A | 交流電流表 | 盤面安裝 | 72×72mm | 0-5A/10A/20A/30A/50A/100A/200A/300A/500A/1000A/2000A/5A |
| 6L2-V | 交流電壓表 | 盤面安裝 | 72×72mm | 0-250V/450V/500V |
| 42L6-A | 交流電流表 | 盤面安裝 | 120×120mm | 0-5A-2000A/5A |
| 42L6-V | 交流電壓表 | 盤面安裝 | 120×120mm | 0-250V/450V/500V |
| 85L1-A/V | 交流電流 / 電壓表 | 盤面安裝 | 48×48mm | 多種標準量程 |
| 99T1-A/V | 交流電流 / 電壓表 | 盤面安裝 | 48×48mm | 多種標準量程 |
基礎數顯儀表
邦華電氣基礎數顯儀表以HL194 系列為核心,完整覆蓋用戶指定的HL194I-2X1、HL194U-2X1、HL194I-9X1、HL194U-9X1,同時補充HL194I-1X1、HL194U-1X1、HL194I-3X1、HL194U-3X1及對應的三相型號。采用高亮 LED 數字顯示,讀數清晰準確,覆蓋全系列標準盤面尺寸,功能簡捷可靠。
| 型號 | 類型 | 安裝方式 | 尺寸 | 測量功能 |
| HL194I-1X1、HL194U-1X1 | 單相電壓 / 電流表 | 盤面安裝 | 48×48mm | 單相電壓或電流 |
| HL194I-2X1、HL194U-2X1 | 單相電壓 / 電流表 | 盤面安裝 | 48×96mm | 單相電壓或電流 |
| HL194I-3X1、HL194U-3X1 | 單相電壓 / 電流表 | 盤面安裝 | 72×72mm | 單相電壓或電流 |
| HL194I-9X1、HL194U-9X1 | 單相電壓 / 電流表 | 盤面安裝 | 96×96mm | 單相電壓或電流 |
| HL194I3-2X1、HL194U3-2X1 | 三相電壓 / 電流表 | 盤面安裝 | 48×96mm | 三相電壓或電流 |
| HL194I3-3X1、HL194U3-3X1 | 三相電壓 / 電流表 | 盤面安裝 | 72×72mm | 三相電壓或電流 |
| HL194I3-9X1、HL194U3-9X1 | 三相電壓 / 電流表 | 盤面安裝 | 96×96mm | 三相電壓或電流 |
| HL194P-3X1 | 功率表 | 盤面安裝 | 72×72mm | 有功 / 無功功率 |
| HL194F-3X1 | 頻率表 | 盤面安裝 | 72×72mm | 電網頻率 |
多功能電力儀表
邦華電氣多功能電力儀表以DTSD862 和 DSSD862 系列為核心,完整覆蓋用戶指定的DTSD862、DSSD862、DTSD862-M、DSSD862-M,同時補充諧波分析型DTSD862-H、DSSD862-H。提供從基礎到高精度的全電量測量和電能管理功能,能夠實時監測電壓、電流、功率、功率因數、頻率、電能等參數,并支持諧波分析、需量計算、數據記錄和多種通訊協議。
| 型號 | 安裝方式 | 精度等級 | 諧波分析 | 主要功能 |
| DTSD862 | 盤面 / 導軌安裝 | 0.5S 級 | 15 次 | 全電量測量、8 費率分時計量、13 個月歷史數據 |
| DSSD862 | 盤面 / 導軌安裝 | 0.5S 級 | 15 次 | 三相三線全電量測量、8 費率分時計量 |
| DTSD862-M | 盤面安裝 | 0.5S 級 | 31 次 | 全電量測量、擴展事件記錄、負荷曲線、需量統計 |
| DSSD862-M | 盤面安裝 | 0.5S 級 | 31 次 | 三相三線全電量測量、擴展事件記錄、需量統計 |
| DTSD862-H | 盤面安裝 | 0.2S 級 | 31 次 | 高精度關口計量、高級電能質量分析、不平衡度測量 |
| DSSD862-H | 盤面安裝 | 0.2S 級 | 31 次 | 三相三線高精度關口計量、電能質量評估 |
多功能電能表
邦華電氣多功能電能表主要包括用戶指定的DTSD862、DSSD862、DT862、DS862,同時補充單相DDS862和預付費型DTSY862、DDSY862。支持單相、三相四線和三相三線制測量,具備高精度電能計量功能,部分電子式型號帶有全電量監測能力,支持多費率分時計費和遠程通訊。
| 型號 | 安裝方式 | 電流規格 | 精度等級 | 主要功能 |
| DT862 | 盤面安裝 | 直連 1.5 (6) A 至 30 (100) A | 2 級 | 三相四線感應式有功電能計量 |
| DS862 | 盤面安裝 | 直連 1.5 (6) A 至 30 (100) A | 2 級 | 三相三線感應式有功電能計量 |
| DDS862 | 盤面安裝 | 直連 10 (60) A | 1 級 | 單相有功電能計量、脈沖輸出 |
| DTSD862 | 盤面 / 導軌安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、有功 / 無功電能計量 |
| DSSD862 | 盤面 / 導軌安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相三線全電量測量、有功 / 無功電能計量 |
| DTSY862 | 盤面安裝 | 直連 10 (80) A/CT 1.5 (6) A | 1 級 | 三相預付費電能計量、遠程控制通斷、欠費跳閘 |
| DDSY862 | 盤面安裝 | 直連 10 (60) A | 1 級 | 單相預付費電能計量、遠程控制通斷 |
導軌式電能表
邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計,極大節省安裝空間和成本,主要包括用戶指定的DTSD862-G、DSSD862-G,同時補充單相DDSU862-G、三相基礎型DTSU862-G和多功能型HL194E-G。提供從基礎電能計量到高級多功能測量的完整解決方案,支持直接連接或 CT 連接,適用于分戶計量、能耗分項計量和成本分攤等應用場景。
| 型號 | 相數 | 電流規格 | 精度等級 | 主要功能 |
| DDSU862-G | 單相 | 直連 10 (60) A | 1 級 | 單相有功電能計量、脈沖輸出 |
| DTSU862-G | 三相 | 直連 10 (80) A | 1 級 | 三相有功電能計量、脈沖輸出 |
| DTSD862-G | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、多費率、四象限電能 |
| DSSD862-G | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相三線全電量測量、多費率、四象限電能 |
| HL194E-G | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5 級 | 導軌式全電量測量、諧波分析、數據記錄 |
| DDSU862-GM | 單相 | 直連 10 (80) A | 1 級 | 單相全電量測量、多費率、遠程抄表 |

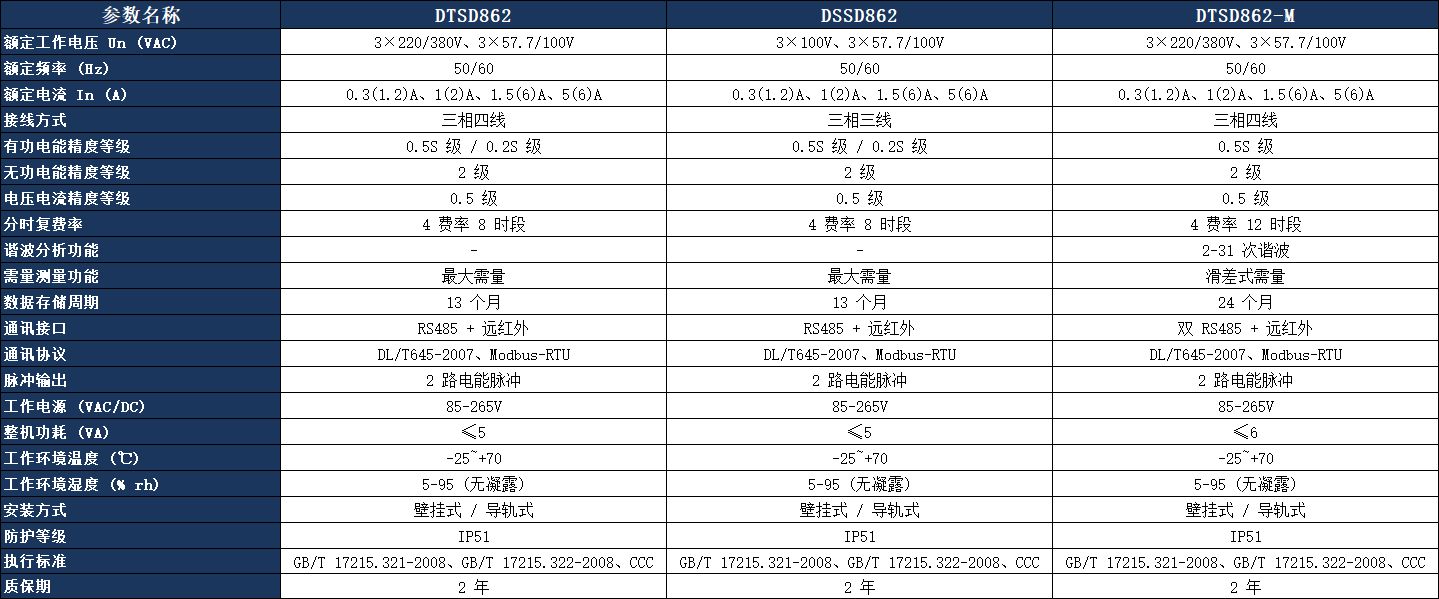

DTSD862 系列核心技術參數表:
以下是 DTSD862 系列三相多功能電力儀表的詳細技術參數,您可以根據項目需求選擇合適的型號。

選型指南:

為了幫助您快速選擇合適的 DTSD862 多功能表,請參考以下選型步驟:
確定接線方式:您的系統是三相四線還是三相三線?(三相四線選 DTSD862,三相三線選 DSSD862)
確定額定電壓:3×220/380V 低壓系統還是 3×100V 高壓計量系統?
確定額定電流:直接接入還是經互感器接入?(互感器接入常用 1.5 (6) A)
確定精度要求:0.5S 級還是更高的 0.2S 級?
確定功能需求:是否需要諧波分析、雙 RS485 通信、更長的數據存儲?(需要選 DTSD862-M)
確定安裝方式:嵌入式安裝還是導軌式安裝?(導軌式選 DTSD862-G)
如果您不確定如何選型,或者需要查看完整的 DTSD862 說明書,請聯系我們的技術支持團隊,我們將為您提供專業的選型建議和技術支持。

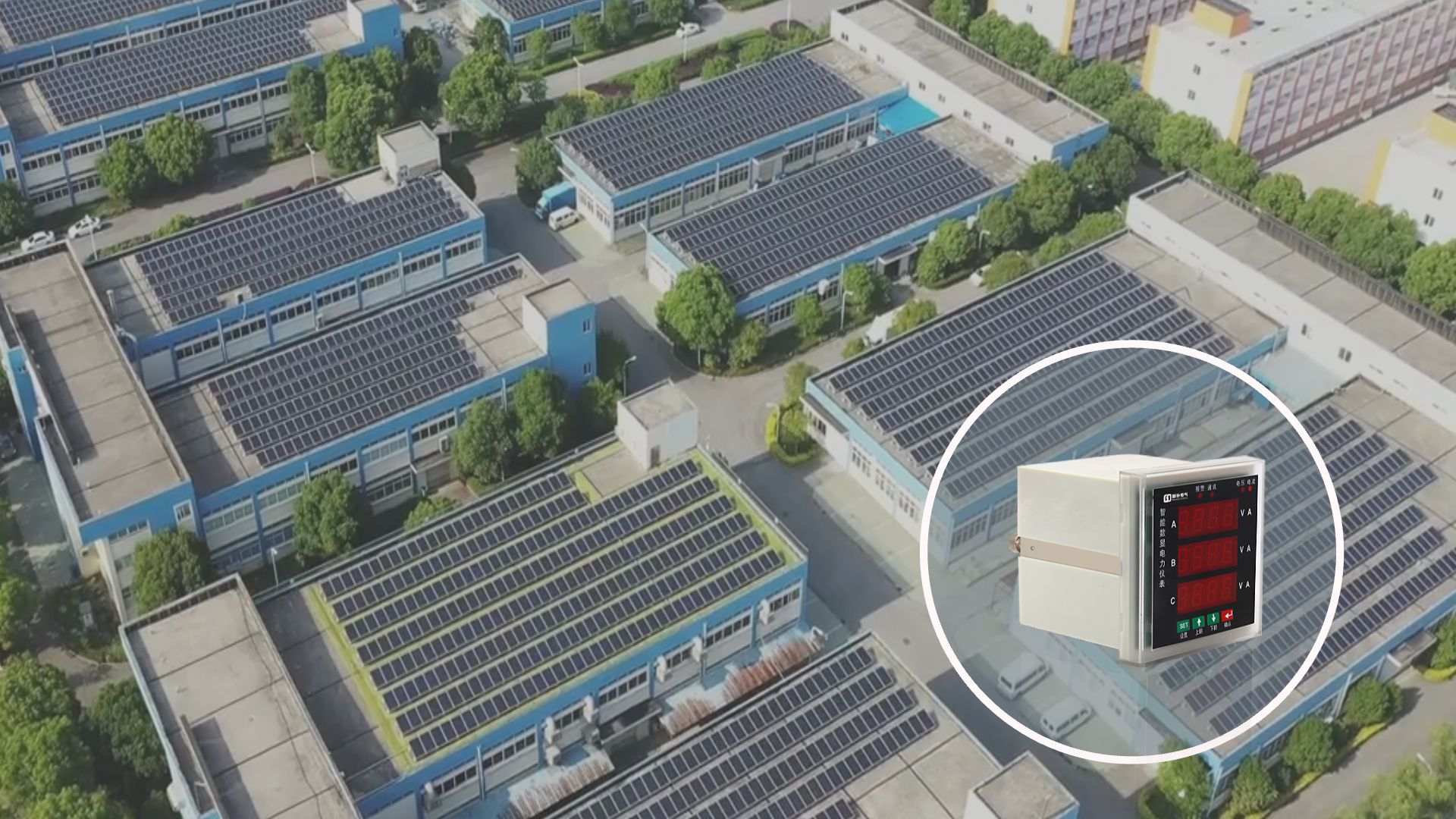

應用場景:
邦華電氣 DTSD862 系列電力儀表廣泛應用于以下領域:
工業領域:工廠車間、生產線、電機控制中心、配電室
商業領域:商場、酒店、寫字樓、超市、餐飲娛樂場所
建筑領域:住宅小區、辦公樓、學校、醫院、政府機關
數據中心:服務器機房、UPS 電源系統、精密空調系統
市政工程:路燈照明、污水處理、交通信號、供水供電
新能源領域:光伏發電、風力發電、儲能系統、充電樁
常見疑問解答:
Q1:DTSD862 多功能表的測量精度是多少?
A1:DTSD862 和 DSSD862 的有功電能精度為 0.5S 級或 0.2S 級,無功電能精度為 2 級,電壓電流精度為 0.5 級,均符合國家相關標準。
Q2:DTSD862 可以直接測量高壓嗎?
A2:不可以。測量高壓時需要配合電壓互感器使用,測量大電流時需要配合電流互感器使用。
Q3:DTSD862 支持哪些通信協議?
A3:標準配置 RS485 通信接口,支持 DL/T645-2007 和 Modbus-RTU 協議,也可以根據您的需求定制其他協議。
Q4:DTSD862-M 和普通 DTSD862 有什么區別?
A4:DTSD862-M 增加了 2-31 次諧波分析功能、滑差式需量測量、雙 RS485 通信接口,數據存儲周期從 13 個月延長到 24 個月。
Q5:DTSD862-G 導軌式電能表的安裝尺寸是多少?
A5:DTSD862-G 采用標準 35mm DIN 導軌安裝,寬度為 4 個模數(72mm),高度和深度與標準微型斷路器一致。
Q6:你們的產品質保期是多久?
A6:我們所有產品提供 2 年免費質保,終身維護服務。在質保期內,非人為損壞的產品我們免費維修或更換。
邦華電氣專注于電力儀表研發、生產與銷售十余年,擁有豐富的行業經驗和強大的技術實力。我們始終堅持 "質量第一、客戶至上" 的經營理念,為廣大客戶提供高品質的產品和專業的服務。
無論您是需要基礎的 DT862 電能表還是功能強大的 DTSD862-M 增強型多功能表,我們都能為您提供量身定制的解決方案。我們擁有充足的現貨庫存,能夠保證快速交貨,滿足您的項目進度要求。
如果您有任何 DTSD862 系列電力儀表的采購需求或技術問題,歡迎隨時聯系我們,我們將竭誠為您服務!
