DTSD194 電力儀表 —— 以品質鑄就工業級電力儀表標桿

DTSD194 電力儀表概述：

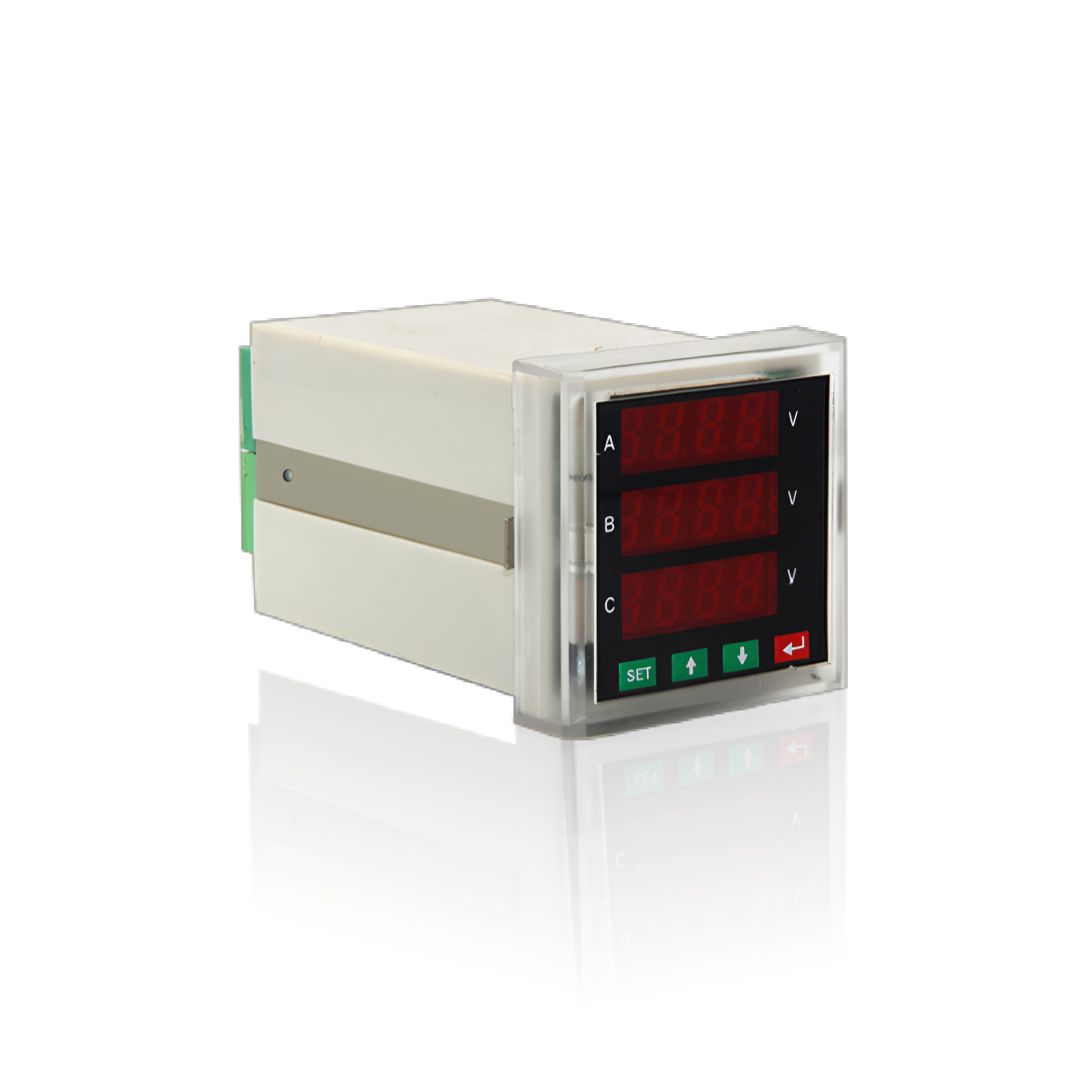

您正在尋找的 DTSD194 是邦華電氣 針對現代智能配電系統設計的主力級三相多功能電力儀表，可實現電壓、電流、功率、電能、功率因數、頻率等全參數實時測量，支持雙向電能計量和分時復費率功能，是工業配電和能源管理系統的核心計量設備。

產品采用工業級 32 位 ARM 芯片和高精度 AD 采樣技術，抗干擾能力強，工作溫度范圍寬，適用于各種惡劣工業環境。我們提供壁掛式和導軌式兩種安裝方式，可直接替代施耐德、西門子、正泰、德力西等品牌的同類型產品，大幅降低您的采購成本和系統升級難度。

DTSD194 電力儀表核心產品系列與型號：

指針式模擬儀表

邦華電氣指針式模擬儀表主要包括國內通用標準型號6L2-A/V、42L6-A/V，同時覆蓋85L1-A/V、99T1-A/V等全系列規格，精度等級均為 1.5 級，適用于交直流配電系統的本地基本參數監測。盤面安裝型提供 48×48mm、72×72mm 和 120×120mm 三種標準尺寸，采用嵌入式安裝方式，無需復雜接線，直觀顯示電流、電壓等基本電參數。

基礎數顯儀表

邦華電氣基礎數顯儀表以NA194 系列為核心，完整覆蓋用戶指定的NA194I-2X1、NA194U-2X1、NA194I-9X1、NA194U-9X1，同時補充NA194I-1X1、NA194U-1X1、NA194I-3X1、NA194U-3X1及對應的三相型號。采用高亮 LED 數字顯示，讀數清晰準確，覆蓋全系列標準盤面尺寸，功能簡捷可靠。

多功能電力儀表

邦華電氣多功能電力儀表以DTSD194 和 DSSD194 系列為核心，完整覆蓋用戶指定的DTSD194、DSSD194、DTSD194-M、DSSD194-M，同時補充諧波分析型DTSD194-H、DSSD194-H。提供從基礎到高精度的全電量測量和電能管理功能，能夠實時監測電壓、電流、功率、功率因數、頻率、電能等參數，并支持諧波分析、需量計算、數據記錄和多種通訊協議。

多功能電能表

邦華電氣多功能電能表主要包括用戶指定的DTSD194、DSSD194，同時補充傳統感應式DT862、DS862，單相DDS194，預付費型DTSY194、DDSY194和智能費控型DTZY194、DSZY194。支持單相、三相四線和三相三線制測量，具備高精度電能計量功能，部分電子式型號帶有全電量監測能力，支持多費率分時計費和遠程通訊。

導軌式電能表

邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計，極大節省安裝空間和成本，主要包括用戶指定的DTSD194-G、DSSD194-G，同時補充單相DDSU194-G、三相基礎型DTSU194-G和多功能型NA194E-G。提供從基礎電能計量到高級多功能測量的完整解決方案，支持直接連接或 CT 連接，適用于分戶計量、能耗分項計量和成本分攤等應用場景。

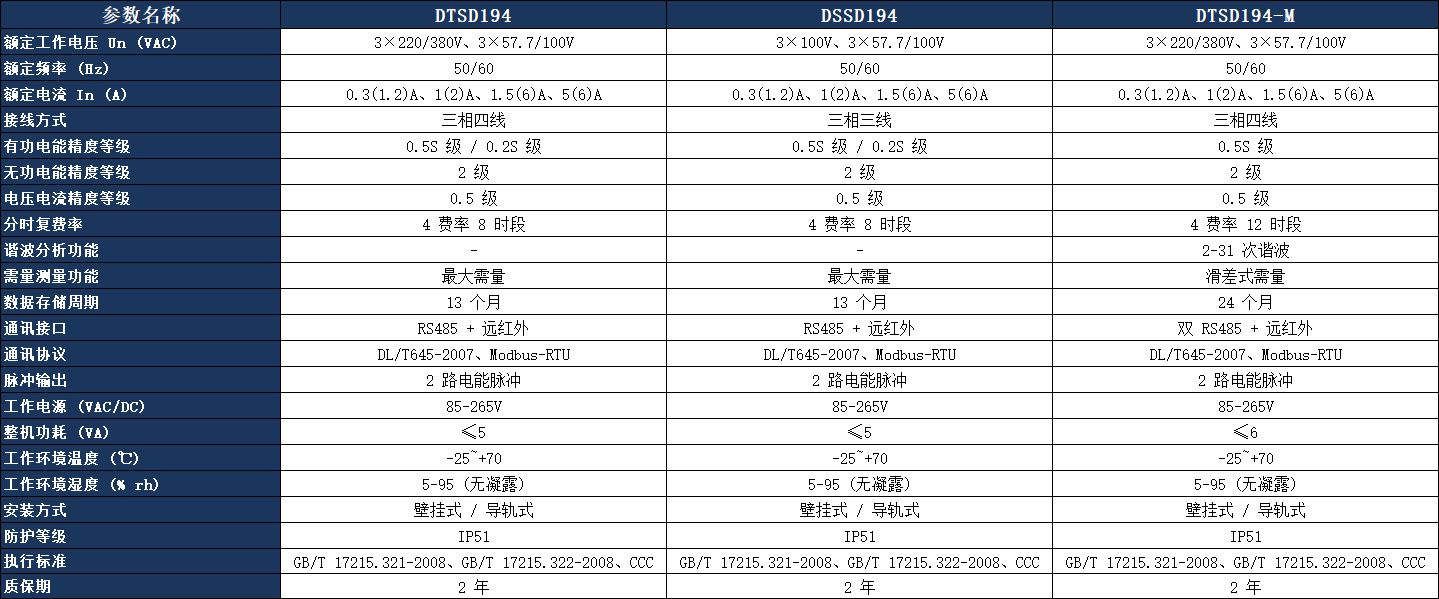

DTSD194 系列詳細技術參數：

DTSD194 系列選型對照表：

安裝與接線說明：

安裝步驟：

在配電柜面板上開 91×91mm 的安裝孔

將儀表從正面插入安裝孔

從背面安裝固定卡扣并擰緊螺絲

接線注意事項：

電流互感器二次側嚴禁開路

電壓輸入必須加裝保險絲

RS485 通訊線應使用屏蔽雙絞線，屏蔽層單端接地

資料獲取：如需詳細的 DTSD194 說明書和接線圖，可聯系我們的工程師免費獲取電子版。

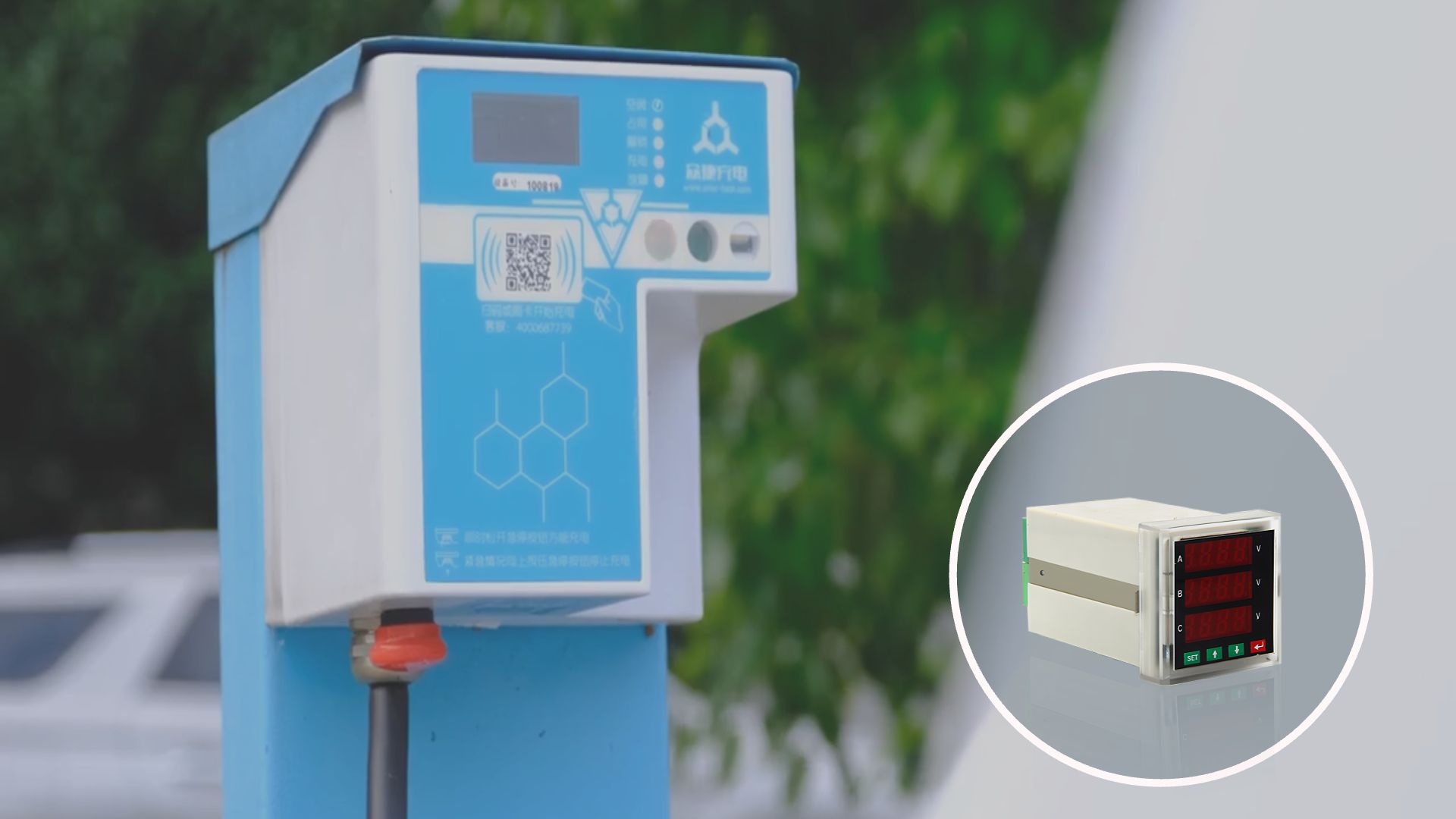

 典型應用場景：

 工業廠房配電系統：您可以用 DTSD194 多功能表監控車間配電柜的運行狀態，實時掌握各生產線的能耗情況，為節能改造提供數據支持

 商業建筑能源管理：您可以用 DTSD194-G 導軌式電能表實現分戶計量，準確統計各租戶的用電量，提高物業管理效率

 市政工程：您可以用 NA194I-9X1 數顯電流表和 NA194U-9X1 數顯電壓表監控路燈、水泵等公共設施的電力參數

 數據中心：您可以用 DTSD194-M 諧波分析型儀表監測電能質量，及時發現諧波問題，保障服務器供電的可靠性

常見疑問解答：

問：DTSD194 多功能表的精度等級是多少？

答：DTSD194 有功電能計量精度為 0.5S 級或 0.2S 級，無功電能精度為 2 級，電壓和電流測量精度為 0.5 級，滿足大多數工業場合的要求。

問：DTSD194 支持什么通訊協議？

答：標準配置 RS485 通訊接口，支持 DL/T645-2007 和 Modbus-RTU 協議，可與大多數組態軟件和能源管理系統無縫對接。

問：DTSD194-M 和普通 DTSD194 有什么區別？

答：DTSD194-M 增加了 2-31 次諧波分析功能，支持滑差式需量測量，數據存儲周期延長至 24 個月，并配備雙 RS485 通訊接口，適用于對電能質量要求較高的場合。

問：你們的電力儀表質保期是多久？

答：所有邦華電氣生產的電力儀表均提供 2 年質保，終身維護，質保期內非人為損壞免費維修或更換。

問：可以提供 DTSD194 參數表和樣品嗎？

答：可以提供完整的 DTSD194 參數表和技術資料，也可以提供樣品測試，樣品費用在批量采購時可全額退還。

邦華電氣專注于電力儀表研發生產十余年，擁有完善的生產設備和嚴格的質量控制體系，產品通過了 ISO9001 質量管理體系認證和 3C 認證。我們不僅為您提供高品質的 DTSD188 和 DTSD194 系列電力儀表產品，還為您提供專業的選型指導、技術支持和完善的售后服務。無論您是需要單個儀表還是批量采購，我們都能為您提供最具性價比的解決方案。立即聯系我們的工程師，獲取 DTSD194 電力儀表的最新報價和詳細技術資料。
