NHR-3200三相多功能電力儀表 NHR-3500三相導軌電能表
閱讀次數:102 發布時間:2026-06-01

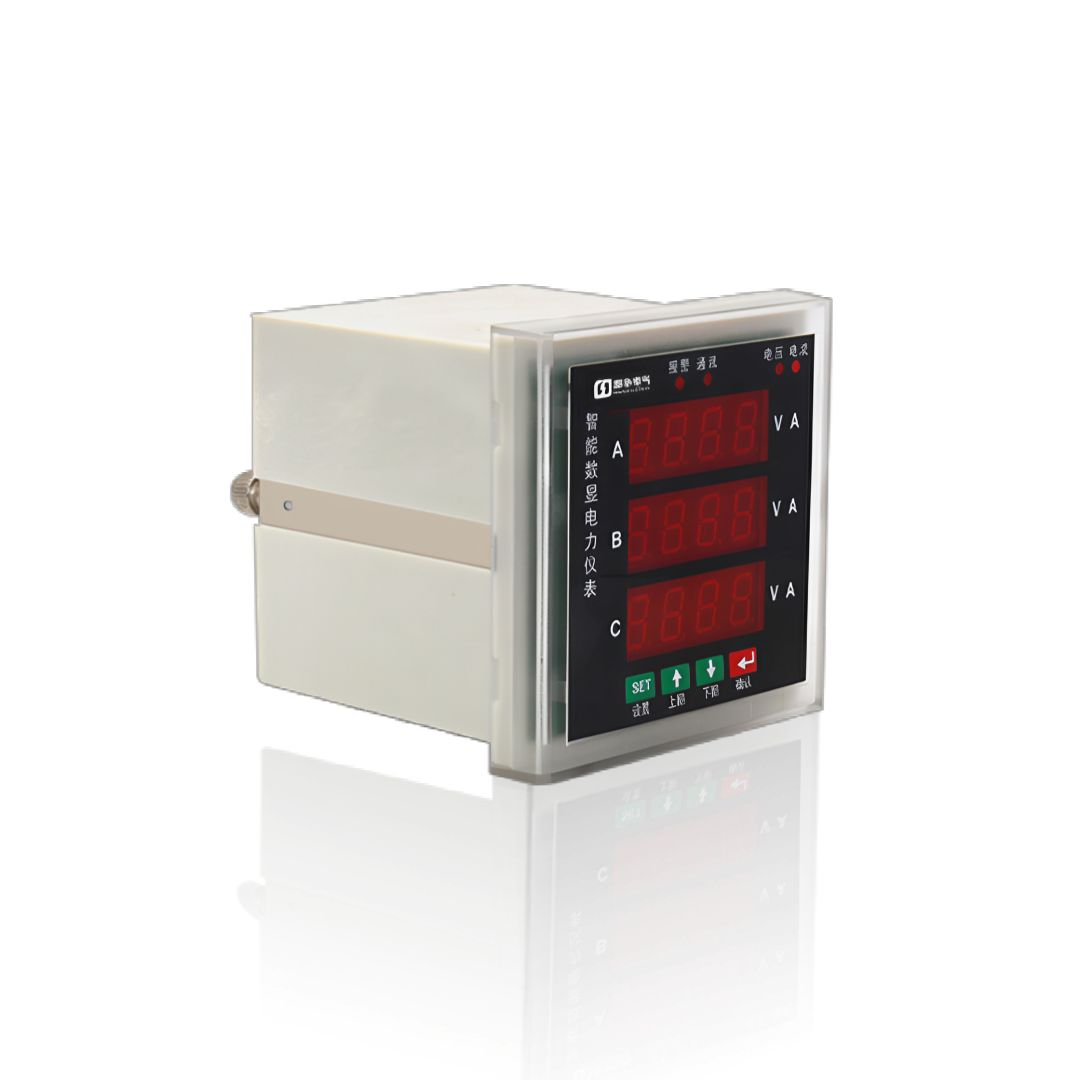

NHR-3200 三相多功能電力儀表—— 為您的配電系統保駕護航

NHR-3200 三相多功能電力儀表核心概述:
邦華電氣 NHR 系列電力儀表是新一代可編程智能電量測量裝置,采用大規模集成電路和高速高精度 AD 采樣技術,能夠對電網中的電壓、電流、功率、電能、功率因數、頻率等多種參數進行實時測量、顯示和控制。其中NHR-3200 三相多功能電力儀表作為系列核心產品,憑借其卓越的性能、穩定的運行和豐富的功能,成為工業配電、智能建筑、能源管理等領域的首選產品。
本系列產品設計遵循 GB/T22264-2008《安裝式數字電測量儀表》等國家標準,采用工業級元器件,所有與外界的連接都做了電氣隔離,內置抗雷擊保護電路和電源濾波器,專業的 EMC 設計確保了產品在各種惡劣工業環境下的可靠運行。我們提供完整的NHR-3200 參數表、NHR-3200 說明書和NHR-3200 接線圖,方便您進行選型、安裝和調試。
NHR-3200 三相多功能電力儀表相關系列產品型號展示:
指針式模擬儀表
邦華電氣指針式模擬儀表主要包括國內通用標準型號6L2-A/V、42L6-A/V、85L1-A/V、99T1-A/V,精度等級均為 1.5 級,適用于交直流配電系統的本地基本參數監測。盤面安裝型提供 48×48mm、72×72mm 和 120×120mm 三種標準尺寸,采用嵌入式安裝方式,無需復雜接線,直觀顯示電流、電壓等基本電參數。
| 型號 | 類型 | 安裝方式 | 尺寸 | 主要量程 |
| 6L2-A | 交流電流表 | 盤面安裝 | 72×72mm | 0-5A/10A/20A/30A/50A/100A/200A/300A/500A/1000A/2000A/5A |
| 6L2-V | 交流電壓表 | 盤面安裝 | 72×72mm | 0-250V/450V/500V |
| 42L6-A | 交流電流表 | 盤面安裝 | 120×120mm | 0-5A-2000A/5A |
| 42L6-V | 交流電壓表 | 盤面安裝 | 120×120mm | 0-250V/450V/500V |
| 85L1-A/V | 交流電流 / 電壓表 | 盤面安裝 | 48×48mm | 多種標準量程 |
| 99T1-A/V | 交流電流 / 電壓表 | 盤面安裝 | 48×48mm | 多種標準量程 |
基礎數顯儀表
邦華電氣基礎數顯儀表以NHR-3100 和 NHR-3200 系列為核心,完整覆蓋用戶指定的NHR-3100A、NHR-3100V、NHR-3100I3、NHR-3100V3,同時補充NHR-3200A、NHR-3200V及不同尺寸衍生型號。采用高亮 LED 數字顯示,讀數清晰準確,覆蓋全系列標準盤面尺寸,功能簡捷可靠,廣泛應用于各類配電盤柜的基礎參數監測。
| 型號 | 類型 | 安裝方式 | 尺寸 | 測量功能 |
| NHR-3100A-1、NHR-3100V-1 | 單相電壓 / 電流表 | 盤面安裝 | 48×48mm | 單相電壓或電流 |
| NHR-3100A-2、NHR-3100V-2 | 單相電壓 / 電流表 | 盤面安裝 | 48×96mm | 單相電壓或電流 |
| NHR-3100A-3、NHR-3100V-3 | 單相電壓 / 電流表 | 盤面安裝 | 72×72mm | 單相電壓或電流 |
| NHR-3100A-9、NHR-3100V-9 | 單相電壓 / 電流表 | 盤面安裝 | 96×96mm | 單相電壓或電流 |
| NHR-3100I3-2、NHR-3100V3-2 | 三相電壓 / 電流表 | 盤面安裝 | 48×96mm | 三相電壓或電流 |
| NHR-3100I3-3、NHR-3100V3-3 | 三相電壓 / 電流表 | 盤面安裝 | 72×72mm | 三相電壓或電流 |
| NHR-3100I3-9、NHR-3100V3-9 | 三相電壓 / 電流表 | 盤面安裝 | 96×96mm | 三相電壓或電流 |
| NHR-3200A、NHR-3200V | 可編程交流電壓 / 電流表 | 盤面安裝 | 全系列尺寸 | 單相電壓 / 電流、上下限報警 |
| NHR-3100P-3 | 功率表 | 盤面安裝 | 72×72mm | 有功 / 無功功率 |
| NHR-3100F-3 | 頻率表 | 盤面安裝 | 72×72mm | 電網頻率 |
多功能電力儀表
邦華電氣多功能電力儀表完整覆蓋用戶指定的NHR-3100、NHR-3200、NHR-3300、NHR-3400四大核心系列,同時補充增強型NHR-3300C和高精度諧波分析型NHR-3400H。提供從基礎單相到高級三相的全電量測量功能,支持諧波分析、需量計算和數據記錄,廣泛應用于各類電力監控系統。
| 型號 | 安裝方式 | 精度等級 | 諧波分析 | 主要功能 |
| NHR-3100 | 盤面安裝 | 0.5 級 | 15 次 | 單相全電量測量、電能累計、功率因數 |
| NHR-3200 | 盤面安裝 | 0.5 級 | 無 | 單相電壓 / 電流測量、變送輸出、報警 |
| NHR-3300 | 盤面安裝 | 0.5 級 | 15 次 | 三相全電量測量、需量統計、電能計量 |
| NHR-3300C | 盤面安裝 | 0.5S 級 | 31 次 | 三相全電量測量、多費率分時計費、歷史數據 |
| NHR-3400 | 盤面安裝 | 0.5 級 | 31 次 | 三相全電量測量、諧波分析、不平衡度測量 |
| NHR-3400H | 盤面安裝 | 0.2S 級 | 63 次 | 高精度電能質量分析、波形捕捉、暫態記錄 |
多功能電能表
邦華電氣多功能電能表主要包括用戶指定的NHR-3300,同時補充傳統感應式DT862、DS862,單相DDS3100和預付費型DTSY3100、DDSY3100。支持單相、三相四線和三相三線制測量,具備高精度電能計量功能,部分電子式型號帶有全電量監測能力,支持多費率分時計費和遠程通訊。
| 型號 | 安裝方式 | 電流規格 | 精度等級 | 主要功能 |
| DT862 | 盤面安裝 | 直連 1.5 (6) A 至 30 (100) A | 2 級 | 三相四線感應式有功電能計量 |
| DS862 | 盤面安裝 | 直連 1.5 (6) A 至 30 (100) A | 2 級 | 三相三線感應式有功電能計量 |
| DDS3100 | 盤面安裝 | 直連 10 (60) A | 1 級 | 單相有功電能計量、脈沖輸出 |
| NHR-3300 | 盤面 / 導軌安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、有功 / 無功電能計量 |
| NHR-3300-3 | 盤面 / 導軌安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相三線全電量測量、有功 / 無功電能計量 |
| DTSY3100 | 盤面安裝 | 直連 10 (80) A/CT 1.5 (6) A | 1 級 | 三相預付費電能計量、遠程控制通斷、欠費跳閘 |
| DDSY3100 | 盤面安裝 | 直連 10 (60) A | 1 級 | 單相預付費電能計量、遠程控制通斷 |
導軌式電能表
邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計,極大節省安裝空間和成本,完整覆蓋用戶指定的NHR-3500、NHR-3500-3,同時補充單相NHR-3500-1和多功能型NHR-3500C。提供從基礎電能計量到高級多功能測量的完整解決方案,支持直接連接或 CT 連接,適用于分戶計量、能耗分項計量和成本分攤等應用場景。
| 型號 | 相數 | 電流規格 | 精度等級 | 主要功能 |
| NHR-3500-1 | 單相 | 直連 10 (60) A | 1 級 | 單相有功電能計量、脈沖輸出 |
| NHR-3500 | 單相 | 直連 10 (80) A | 1 級 | 單相全電量測量、液晶顯示、電能累計 |
| DDSU3100-DL | 單相 | 直連 10 (60) A | 1 級 | 單相有功電能計量、脈沖輸出 |
| DTSU3100-DL | 三相 | 直連 10 (80) A | 1 級 | 三相有功電能計量、脈沖輸出 |
| NHR-3500-3 | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5 級 | 三相全電量測量、諧波分析、數據記錄 |
| NHR-3500C-3 | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相高精度電能計量、多費率、四象限電能 |
| NHR-3500M-1 | 單相 | 直連 10 (80) A | 1 級 | 單相全電量測量、多費率、遠程抄表 |

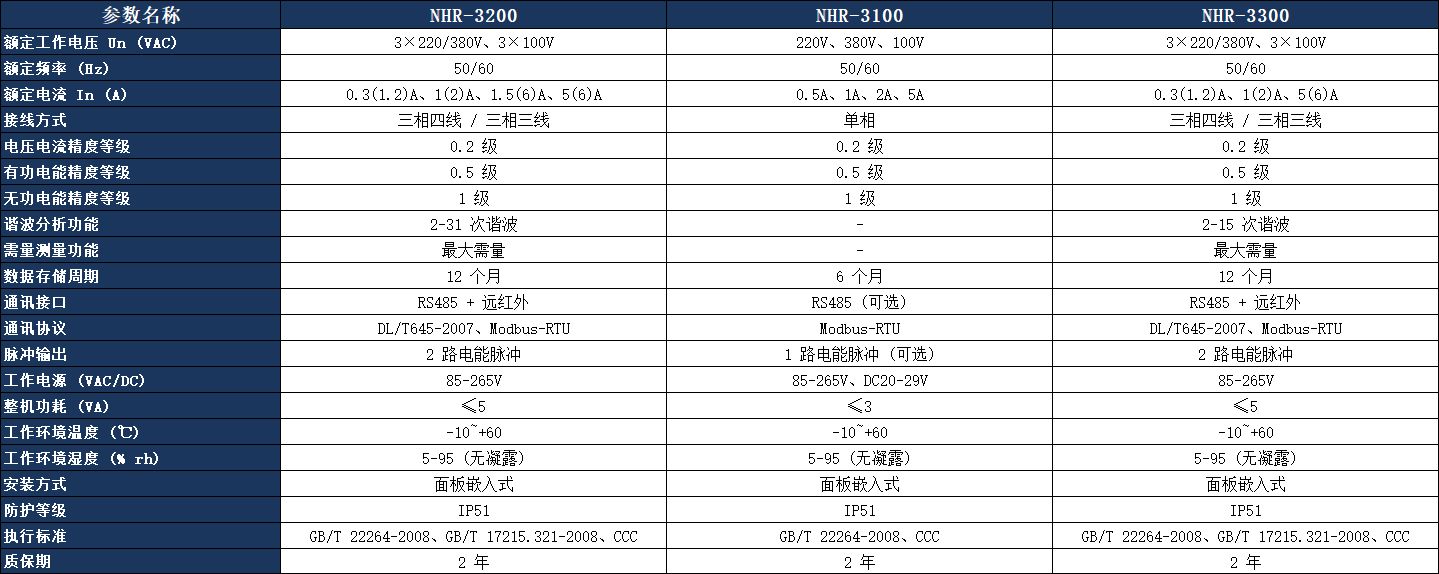

NHR-3200 核心技術參數表:

核心優勢:
精準測量:采用 24 位高精度 AD 采樣芯片,電壓電流測量精度可達 0.2 級,電能計量精度可達 0.5 級,確保您的能耗數據準確可靠
穩定耐用:工業級元器件選型,寬溫設計 (-10℃~+60℃),抗干擾能力強,內置抗雷擊保護電路,適應各種惡劣工業環境
智能互聯:標配 RS-485 通訊接口,支持標準 Modbus-RTU 通訊協議,可實現遠程抄表、數據上傳與遠程控制,助力您實現數字化能源管理
功能豐富:可選配模擬量輸出、繼電器報警輸出、脈沖輸出等功能,滿足您不同項目的個性化需求

快速選型指南:
您只需提供以下信息,我們即可為您推薦最合適的 NHR 系列電力儀表型號:
測量參數:需要測量電流、電壓、功率、電能還是全部參數?
精度要求:1 級、0.5 級還是 0.2 級?
安裝方式:面板安裝還是導軌安裝?
開孔尺寸:如 9696mm、8080mm、7272mm、4848mm 等
通訊需求:是否需要 RS-485 通訊?支持什么協議?
供電電源:AC220V 還是 AC/DC85-265V?
特殊功能:是否需要模擬量輸出、繼電器報警、諧波分析等?
邦華電氣技術支持與服務保障:
免費選型服務:專業工程師團隊為您提供一對一選型指導,確保您選對產品,避免返工
快速交貨:常用型號備有大量現貨,當天 16:00 前下單當天發貨
質量保證:所有產品提供2 年質保,質保期內非人為損壞免費維修或更換
技術支持:7*24 小時技術熱線,隨時解答您的安裝、調試和使用問題
資料支持:免費提供NHR-3200 說明書、NHR-3200 參數表、NHR-3200 接線圖等技術資料
定制服務:可根據您的特殊需求定制產品,滿足不同項目要求
常見疑問解答:
Q1:NHR-3200 多功能表可以測量哪些參數?
A1:NHR-3200 三相多功能電力儀表可以同時測量三相交流電壓、三相交流電流、三相有功功率、三相無功功率、三相視在功率、三相功率因數、工頻周波、三相有功電能、三相無功電能和三相總電能等多種參數。
Q2:NHR-3200 參數表在哪里可以下載?
A2:您可以聯系邦華電氣的客服人員,我們會免費為您提供完整的 NHR-3200 參數表、NHR-3200 說明書和 NHR-3200 接線圖等技術資料。
Q3:NHR-3200 支持哪些通訊協議?
A3:NHR-3200 標配 RS-485 通訊接口,支持標準 Modbus-RTU 協議和 DL/T645-2007 協議,可與各類電力監控系統無縫對接。
Q4:NHR-3200 和 NHR-3300 有什么區別?
A4:NHR-3200 是基礎型三相多功能電力儀表,主要用于常規電量測量和電能計量;NHR-3300 是增強型三相綜合電量表,增加了諧波分析、需量測量等功能,適用于對電能質量要求較高的場合。
Q5:NHR-3500 導軌式儀表可以安裝在配電箱內嗎?
A5:是的,NHR-3500 系列導軌式儀表采用標準 DIN 導軌安裝方式,體積小巧,非常適合安裝在配電箱內進行分戶計量和能耗監測。
Q6:你們的 NHR 系列電力儀表有哪些資質認證?
A6:我們的產品通過了 ISO9001 質量管理體系認證、3C 認證、CPA 計量器具型式批準證書等,質量有保障。
邦華電氣專注于電力儀表的研發、生產與銷售十余年,擁有豐富的行業經驗和強大的技術實力。無論您是需要簡單的電流電壓顯示,還是復雜的電力監控系統,我們都能為您提供最適合的 NHR 系列電力儀表解決方案。現在聯系我們,即可獲取免費產品樣本、NHR-3200 參數表和選型報價,讓我們攜手打造安全、高效、智能的配電系統。
