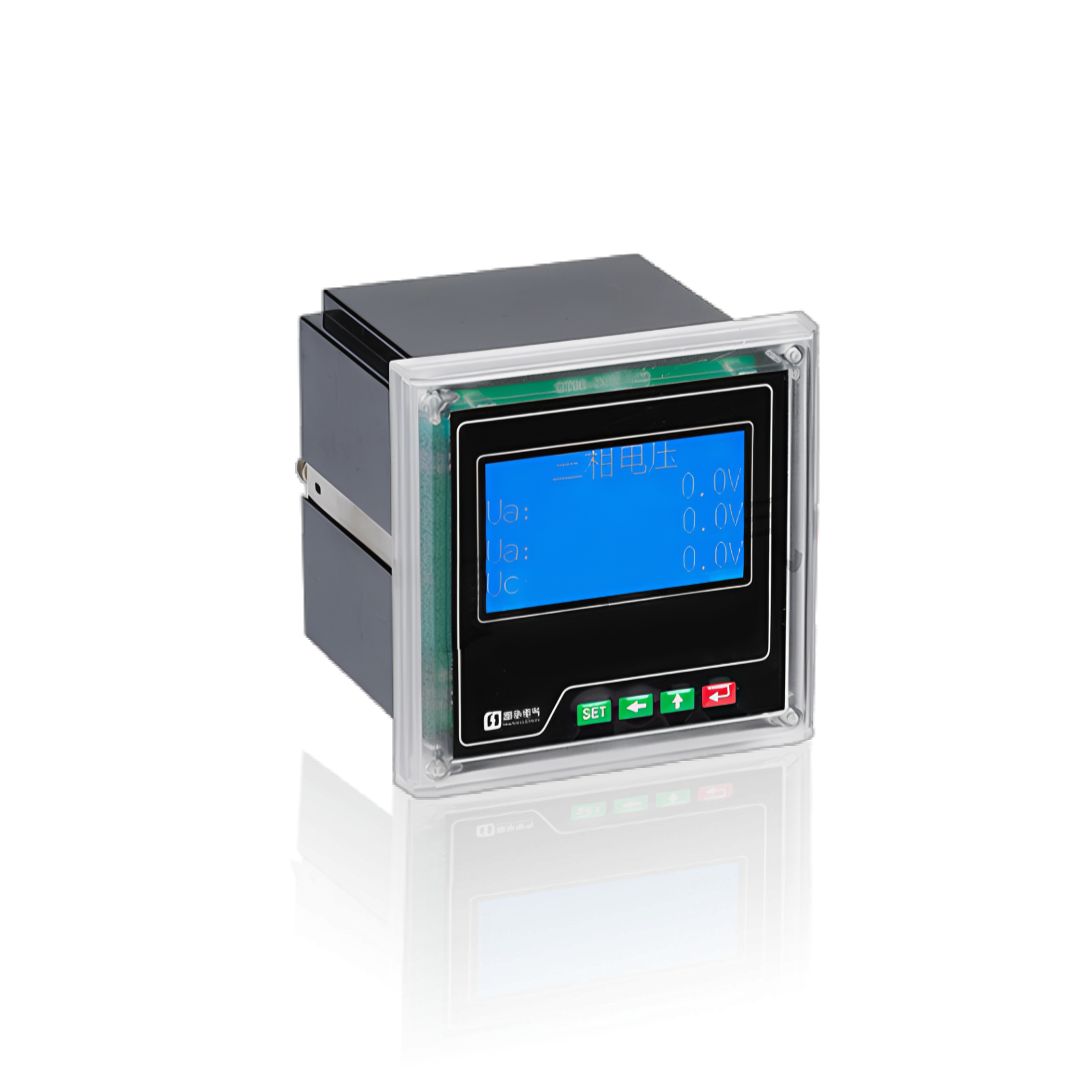

DTSD862 三相四線電子式多功能電能表——以數據驅動能效升級

DTSD862 三相四線多功能電能表概述:
你正在尋找一款能夠同時滿足電力計量、分時計費與遠程監控需求的智能電能表嗎?
邦華電氣 DTSD862 三相四線電子式多功能電能表正是為解決這些問題而設計的新一代電力監測設備。它集高精度電能計量、多費率分時計費、全電量參數測量、事件記錄、RS485 通訊五大功能于一體,采用大規模電能計量專用芯片和 SMT 全自動貼片焊接工藝,在各種復雜的電力環境中都能保持穩定可靠的運行。
無論是工廠車間的生產用電管理、商業綜合體的分戶計量,還是光伏電站的發電量統計、充電樁的用電計費,DTSD862 都能為您提供精準的電力數據支持,幫助您優化能源使用、降低運營成本、預防電氣故障。DTSD862 主要面向三相四線制電網,對于三相三線制回路,可選擇 DSSD862 型號。
本產品嚴格按照 ISO9001 質量管理體系生產,通過了 CQC 認證,符合 GB/T 17215.321-2008 國家標準,提供 2 年質保服務,讓您使用無憂。
DTSD862 三相四線多功能電能表相關核心產品系列矩陣:
指針式模擬儀表
邦華電氣指針式模擬儀表主要包括國內通用標準型號6L2-A/V、42L6-A/V,精度等級均為 1.5 級,適用于交直流配電系統的本地基本參數監測。盤面安裝型提供 72×72mm 和 120×120mm 兩種主流標準尺寸,采用嵌入式安裝方式,無需復雜接線,直觀顯示電流、電壓等基本電參數。
| 型號 | 類型 | 安裝方式 | 尺寸 | 主要量程 |
| 6L2-A | 交流電流表 | 盤面安裝 | 72×72mm | 0-5A/10A/20A/30A/50A/100A/200A/300A/500A/1000A/2000A/5A |
| 6L2-V | 交流電壓表 | 盤面安裝 | 72×72mm | 0-250V/450V/500V |
| 42L6-A | 交流電流表 | 盤面安裝 | 120×120mm | 0-5A-2000A/5A |
| 42L6-V | 交流電壓表 | 盤面安裝 | 120×120mm | 0-250V/450V/500V |
基礎數顯儀表
邦華電氣基礎數顯儀表以TY194 系列為核心,完整覆蓋用戶指定的TY194I-2X1、TY194U-2X1、TY194I-9X1、TY194U-9X1。采用高亮 LED 數字顯示,讀數清晰準確,覆蓋 48×96mm 和 96×96mm 兩種標準盤面尺寸,功能簡捷可靠,廣泛應用于各類配電盤柜的基礎參數監測。
| 型號 | 類型 | 安裝方式 | 尺寸 | 測量功能 |
| TY194I-2X1、TY194U-2X1 | 單相電壓 / 電流表 | 盤面安裝 | 48×96mm | 單相電壓或電流 |
| TY194I-9X1、TY194U-9X1 | 單相電壓 / 電流表 | 盤面安裝 | 96×96mm | 單相電壓或電流 |
多功能電力儀表
邦華電氣多功能電力儀表以TY194E 系列為核心,主打TY194E-2S4基礎款多功能電力儀表。提供基礎全電量測量功能,支持電能累計和總諧波失真 (THD) 分析,性價比高,廣泛應用于各類中小型電力監控系統。
| 型號 | 安裝方式 | 精度等級 | 諧波分析 | 主要功能 |
| TY194E-2S4 | 盤面安裝 | 0.5 級 | 15 次 | 基礎全電量測量、電能累計、THD |
多功能電能表
邦華電氣多功能電能表完整覆蓋用戶指定的DTSD862、DSSD862。支持三相四線和三相三線制測量,具備高精度電能計量功能,帶有全電量監測能力,支持多費率分時計費和遠程通訊。
| 型號 | 安裝方式 | 電流規格 | 精度等級 | 主要功能 |
| DTSD862 | 盤面 / 導軌安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、有功 / 無功電能計量 |
| DSSD862 | 盤面 / 導軌安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相三線全電量測量、有功 / 無功電能計量 |
導軌式電能表
邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計,極大節省安裝空間和成本,完整覆蓋用戶指定的DTSD862-DL、DSSD862-DL。提供高精度全電量測量和四象限電能計量功能,支持直接連接或 CT 連接,適用于分戶計量、能耗分項計量和成本分攤等應用場景。
| 型號 | 相數 | 電流規格 | 精度等級 | 主要功能 |
| DTSD862-DL | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、多費率、四象限電能 |
| DSSD862-DL | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相三線全電量測量、多費率、四象限電能 |

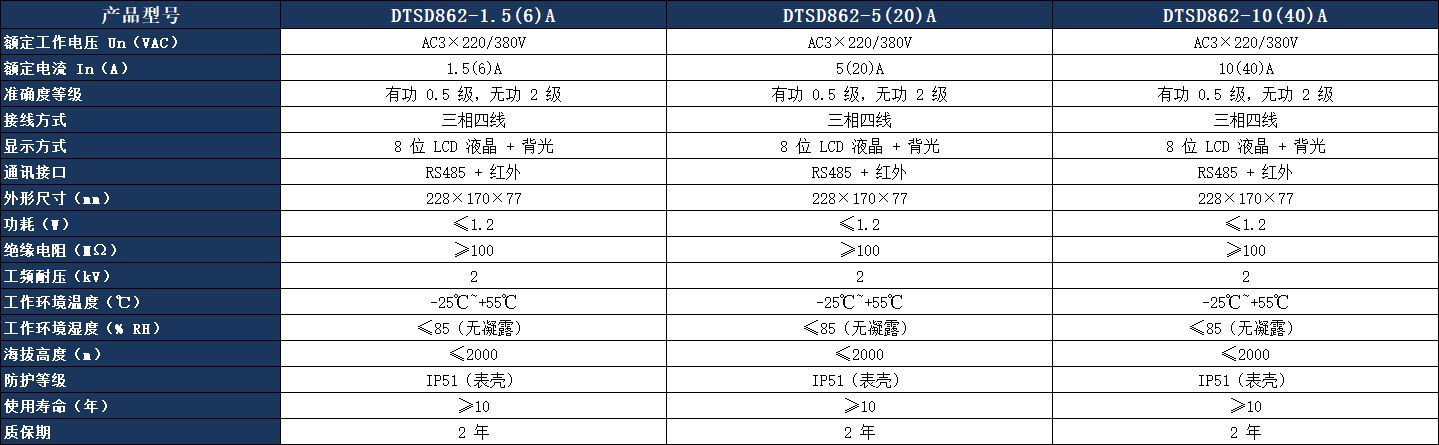

DTSD862 技術參數表:

邦華電能計量系統介紹:
一套科學的電能計量系統,不只是“會讀數”,更要“會思考、會預警、會分析”。
邦華電氣電能計量系統以 DTSD862 三相四線電子式多功能電能表為核心采集終端,配套 DSSD862 三相三線多功能電能表、DTSD862-DL 導軌式電能表等多種型號,構成從終端計量到集中監控的完整閉環。系統可同時采集電壓、電流、功率、功率因數、頻率、需量、正向/反向有功/無功電能等全電量參數,通過 RS485 通訊將數據傳輸至上位監控系統,實現遠程抄表、分時計費、能耗統計與異常預警。憑借高精度計量與智能化管理能力,邦華電氣電能計量系統已在工業生產、商業建筑、新能源發電等領域得到廣泛應用,為能源精細化管理提供了堅實的數據基礎。
DTSD862 核心功能與優勢:
0.5S 級高精度計量,讓每一度電都有據可查
你是否曾因計量不準確導致電費糾紛或成本核算混亂?
DTSD862 采用大規模專用電能計量集成電路和數字調校技術,無任何物理調整元件,精度等級最高可達有功 0.5S 級、無功 2 級,滿足關口計量標準。
價值:確保電費結算公平公正,為成本分析和節能考核提供可靠數據支撐。
多費率分時計費,助力峰谷套利
你是否需要對不同時段的用電量分別計價,卻缺乏可靠的電費核算工具?
DTSD862 內置 4 個費率、10 個時段、4 個時區,可單獨設置周休日和公共假日,精確記錄尖、峰、平、谷各時段用電量。
價值:為分時電價管理提供精確數據,幫助企業利用峰谷價差降低電費支出。
全電量參數實時監測,全面掌握電力系統運行狀態
你是否需要同時監測電壓、電流、功率、功率因數、頻率、需量等多個電力參數?
DTSD862 可同時測量三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、頻率、正向/反向有功/無功電能、四象限無功電能等全電量參數,并具備需量統計功能。
價值:實時發現電壓異常、三相不平衡、功率因數過低等問題,及時預警,預防設備損壞。
事件記錄與需量統計,故障追溯有據可依
電力系統發生異常后,你是否常常找不到事發時間點的確切數據?
DTSD862 內置失壓、失流、斷相、反向、清需、編程等多種事件記錄功能,還支持負荷曲線記錄和歷史電量存儲。
價值:故障發生時有據可查,快速定位問題根源,大幅縮短排查時間。
RS485 智能通訊,輕松實現遠程監控與管理
你是否還在人工抄表,費時費力又容易出錯?
DTSD862 標配 RS485 通訊接口,支持 Modbus-RTU 和 DL/T645 協議,可無縫接入電力監控系統、能源管理系統、樓宇自控系統。
價值:實現遠程自動抄表、數據遠傳和集中管理,大幅降低運維人工成本。
工業級設計,適應各種惡劣環境
你是否擔心儀表在高溫、潮濕、強電磁干擾環境下無法正常工作?
DTSD862 采用工業級元器件和密封設計,工作溫度范圍-25℃~+70℃,防護等級達到前面板 IP54、殼體 IP30,抗電磁干擾能力強。
價值:在各種復雜工業環境中都能穩定可靠運行,減少維護頻次。
DTSD862 選型指南:
如何選擇合適的電流規格?
根據被測回路的額定電流選擇,一般選擇額定電流的 1.2-1.5 倍,預留余量。
對于電流變化較大的回路,建議選擇寬量程型號(如 5(20)A 或 10(40)A)。
大電流回路(如超過 80A)需配合電流互感器使用,選用 1.5(6)A 互感式接入型號。
三相三線還是三相四線?
三相四線制回路(含中性線):選擇 DTSD862。
三相三線制回路(無中性線,如部分工業設備):選擇 DSSD862。
是否需要分時計費功能?
需執行尖、峰、平、谷分時電價:選擇帶多費率功能的 DTSD862/DSSD862。
僅需總電能計量:可選擇基礎型三相電能表。
安裝方式如何選擇?
配電柜面板開孔安裝:選擇面板式 DTSD862(開孔尺寸 210×136mm)。
配電箱內緊湊安裝:選擇導軌式 DTSD862-DL / DSSD862-DL(35mm 標準導軌)。
通訊功能如何選擇?
需要遠程監控、集中抄表或接入能源管理系統:選擇帶 RS485 通訊的型號(支持 Modbus-RTU / DL/T645)。
僅需本地顯示抄表:可選擇不帶通訊的基礎型型號。

典型應用場景:
DTSD862 三相四線電子式多功能電能表廣泛應用于以下領域:
工業領域:工廠車間、生產線、空壓機、水泵等大功率設備的電力計量與能耗管理——實時監測用電數據,幫助企業發現節能空間。
商業領域:商業綜合體、寫字樓、酒店、商場的分戶計量與公共能耗管理——實現按戶收費,賬目清晰,減少糾紛。
新能源領域:光伏發電、風力發電、儲能系統的發電量與用電量統計——準確計量每一度清潔電力,助力補貼核算。
基礎設施:醫院、學校、機場、車站等公共建筑的電力安全監控——及時發現異常,保障重要場所供電可靠。
數據中心:服務器機房、UPS 系統的精密電力監測——高精度計量保障 PUE 測算準確性。
常見疑問解答:
DTSD862 的測量精度是多少?
答:DTSD862 三相四線電子式多功能電能表的有功精度最高可達 0.5S 級(可選 1 級),無功精度為 2 級,符合 GB/T 17215.321-2008 國家標準。
DTSD862 可以直接接入多大電流?
答:DTSD862 可直接接入最大 80A 的電流(如 20(80)A 規格)。當負載電流超過 80A 時,需配合電流互感器使用,推薦選用 1.5(6)A 互感式接入型號。
DTSD862 支持哪些通訊協議?
答:DTSD862 標配 RS485 通訊接口,支持 Modbus-RTU 協議和 DL/T 645 協議,可與絕大多數電力監控系統、能源管理系統、PLC 等設備兼容。
DTSD862 和 DSSD862 有什么區別?
答:DTSD862 適用于三相四線制電網(含中性線,如 3×220/380V),DSSD862 適用于三相三線制電網(無中性線,如 3×100V、3×380V)。根據現場接線方式選擇對應型號即可。
DTSD862 和 DTSD862-DL 有什么區別?
答:DTSD862 為標準面板安裝式(開孔 210×136mm),適合配電柜面板安裝;DTSD862-DL 為導軌安裝式,采用 35mm 標準 DIN 導軌安裝,體積更小,適合配電箱內緊湊安裝和分戶計量場景。
DTSD862 的安裝尺寸是多少?
答:面板式 DTSD862 的外形尺寸為 227×144×72mm,開孔尺寸為 210×136mm;導軌式 DTSD862-DL 采用 35mm 標準 DIN 導軌安裝,無需開孔。
購買 DTSD862 后提供哪些技術支持?
答:我們提供免費的選型指導、安裝調試培訓和技術咨詢服務,產品提供 2 年質保,終身維護。
DTSD862 和普通 DT862 機械表相比有什么優勢?
答:DTSD862 是電子式多功能電能表,相比 DT862 機械表具備 0.5S 級更高精度、多費率分時計費、全電量參數測量、事件記錄、RS485 遠程通訊等智能功能,測量更精準、功能更豐富,是傳統機械表的升級替代產品。
