ACR220ELH帶諧波網絡電力儀表 ADL100-E導軌式電能表
閱讀次數：94 發布時間：2026-06-18

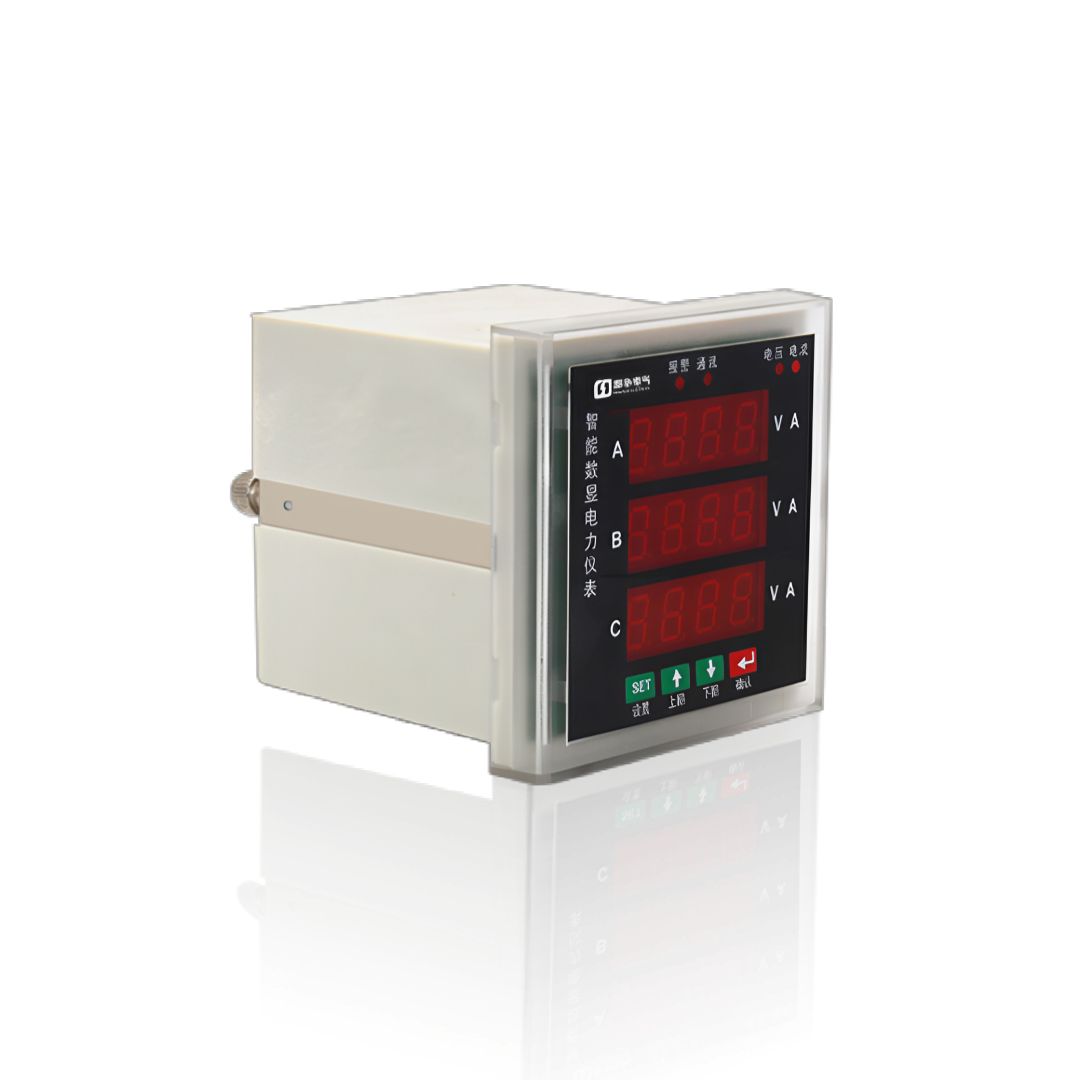

ACR220ELH 多功能諧波電力儀表 —— 您智能配電系統的電能質量衛士
ACR220ELH 多功能諧波電力儀表概述：
你在智能配電房、能耗管理系統、樓宇 BA 系統、光伏并網柜、數據中心、工業廠房等場景中，都需要專業的電力儀表完成電壓、電流、功率、電能、諧波、頻率等全維度電網數據監測。
邦華電氣電力儀表產品線完整覆蓋：
- 指針式系列：6L2-A、6L2-V、42L6-A、42L6-V、85L1-A/V、99T1-A/V
- 基礎數顯系列：PZ42-AI/AV、PZ48-AI/AV、PZ72-AI/AV/AI3/AV3、PZ80-AI/AV/AI3/AV3、PZ96-AI/AV/AI3/AV3
- 多功能網絡系列：ACR10E、ACR120E、ACR220E、ACR320E、ACR420E、ACR10EL、ACR220EL、ACR320EL、ACR420EL、ACR220ELH
- 導軌式電能表系列：DDS1352、DTSD1352 全系列、ADL100-E、ADL200、ADL300-E、ADL400、ADW300、ADW350
所有型號均采用工業級元器件設計，參數透明公開，支持 MODBUS-RTU 通訊協議，兼容主流組態軟件，性價比更高，供貨周期更短，全系享受 2 年質保服務。
ACR220ELH 多功能諧波電力儀表相關系列產品型號詳情：
指針式模擬儀表
邦華電氣指針式模擬儀表完整覆蓋6L2-A/V、42L6-A/V兩大行業通用標準型號，同時配套 85L1-A/V、99T1-A/V 經典小尺寸規格，全系列精度等級均為 1.5 級。產品采用嵌入式盤面安裝方式，無需復雜接線，依靠機械指針直觀顯示電流、電壓等基礎電參數，廣泛應用于各類低壓配電柜的本地快速監測場景。
| 型號 | 類型 | 安裝方式 | 尺寸 | 主要量程 |
| 6L2-A | 交流電流表 | 盤面安裝 | 72×72mm | 0-5A/10A/20A/30A/50A/100A/200A/300A/500A/1000A/2000A/5A |
| 6L2-V | 交流電壓表 | 盤面安裝 | 72×72mm | 0-250V/450V/500V |
| 42L6-A | 交流電流表 | 盤面安裝 | 120×120mm | 0-5A~2000A/5A |
| 42L6-V | 交流電壓表 | 盤面安裝 | 120×120mm | 0-250V/450V/500V |
| 85L1-A/V | 交流電流 / 電壓表 | 盤面安裝 | 48×48mm | 常規標準量程 |
| 99T1-A/V | 交流電流 / 電壓表 | 盤面安裝 | 48×48mm | 常規標準量程 |
基礎數顯儀表
邦華電氣基礎數顯儀表以自有PZ/PA 系列為核心，完整覆蓋PZ42-AI/AV、PZ48-AI/AV、PZ72-AI/AV/AI3/AV3、PZ80-AI/AV/AI3/AV3、PZ96-AI/AV/AI3/AV3全尺寸單相、三相電流電壓測量型號。提供 42×42mm 至 96×96mm 全規格標準盤面尺寸，采用高亮 LED 數字顯示，讀數清晰穩定，支持無通訊或 Modbus RS485 通訊，適配不同柜體的基礎電參數監測與數據遠傳需求。
| 型號 | 類型 | 安裝方式 | 尺寸 | 測量功能 |
| PZ42-AI、PZ42-AV | 單相電壓 / 電流表 | 盤面安裝 | 42×42mm | 單相電壓、單相電流 |
| PZ48-AI、PZ48-AV | 單相電壓 / 電流表 | 盤面安裝 | 48×48mm | 單相電壓、單相電流 |
| PZ72-AI、PZ72-AV | 單相電壓 / 電流表 | 盤面安裝 | 72×72mm | 單相電壓、單相電流 |
| PZ72-AI3、PZ72-AV3 | 三相電壓 / 電流表 | 盤面安裝 | 72×72mm | 三相電壓、三相電流 |
| PZ80-AI、PZ80-AV | 單相電壓 / 電流表 | 盤面安裝 | 80×80mm | 單相電壓、單相電流 |
| PZ80-AI3、PZ80-AV3 | 三相電壓 / 電流表 | 盤面安裝 | 80×80mm | 三相電壓、三相電流 |
| PZ96-AI、PZ96-AV | 單相電壓 / 電流表 | 盤面安裝 | 96×96mm | 單相電壓、單相電流 |
| PZ96-AI3、PZ96-AV3 | 三相電壓 / 電流表 | 盤面安裝 | 96×96mm | 三相電壓、三相電流 |
多功能電力儀表
邦華電氣多功能電力儀表主打自有ACR 系列，完整覆蓋ACR10E、ACR120E、ACR220E、ACR320E、ACR420ELED 基礎款，ACR10EL、ACR220EL、ACR320EL、ACR420EL液晶顯示款，以及ACR220ELH專用諧波分析儀表。其中ACR220ELH為專業電能質量分析型號，支持 2-63 次諧波分析、電壓暫升暫降監測、波形捕捉，是電能質量監測場景的核心選型。全系列產品精度可達 0.2S/0.5 級，標配 Modbus RTU 通訊協議。
| 型號 | 安裝方式 | 精度等級 | 諧波分析 | 主要功能 |
| ACR10E | 盤面安裝 | 0.5 級 | 15 次 | 基礎全電量測量、電能累計、THD 監測 |
| ACR120E | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、需量統計、報警輸出 |
| ACR220E | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量、擴展 I/O、SOE 事件記錄 |
| ACR320E | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量、多費率計費、電能質量分析 |
| ACR420E | 盤面安裝 | 0.2S 級 | 31 次 | 高精度全電量測量、分時復費率、事件記錄 |
| ACR10EL | 盤面安裝 | 0.5 級 | 15 次 | 基礎全電量測量、液晶顯示、電能累計 |
| ACR220EL | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量、液晶顯示、擴展 I/O、需量統計 |
| ACR320EL | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量、液晶顯示、多費率計費 |
| ACR420EL | 盤面安裝 | 0.2S 級 | 31 次 | 高精度計量、液晶顯示、電能質量分析 |
| ACR220ELH | 盤面安裝 | 0.5 級 | 63 次 | 專業諧波分析、電壓暫升暫降、波形捕捉、電能質量監測 |
多功能電能表
邦華電氣多功能電能表核心采用DTSD1352旗艦高精度系列，包含DTSD1352-C雙通訊、DTSD1352-F多費率、DTSD1352-4S四回路等全功能衍生型號，配套DSSD1352三相三線款、DDS1352單相電能表及DTSY1352預付費型號。其中DTSD1352為行業標桿級三相四線多功能電能表，0.5S 級高精度，支持全電量測量、四象限電能、分時復費率，廣泛應用于工商業配電系統。
| 型號 | 安裝方式 | 電流規格 | 精度等級 | 主要功能 |
| DDS1352 | 壁掛 / 盤面安裝 | 直連 5 (60) A | 1 級 | 單相有功電能計量、脈沖輸出 |
| DTSD1352 | 盤面 / 壁掛安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、四象限電能、多費率計費 |
| DTSD1352-C | 盤面 / 壁掛安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 全電量測量、雙通訊接口、分時復費率 |
| DTSD1352-F | 盤面 / 壁掛安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 全電量測量、多費率分時計費、事件記錄 |
| DTSD1352-4S | 盤面 / 壁掛安裝 | CT 1.5(6)A | 0.5S 級 | 四回路全電量測量、分項計量、多費率 |
| DSSD1352 | 盤面 / 壁掛安裝 | CT 1.5(6)A | 0.5S 級 | 三相三線全電量測量、四象限電能、分時復費率 |
| DTSY1352 | 壁掛安裝 | 直連 10 (80) A/CT 1.5 (6) A | 1 級 | 三相預付費電能計量、遠程充值、欠費跳閘 |
導軌式電能表
邦華電氣導軌式電能表采用 DIN 標準導軌安裝設計，大幅節省配電柜體空間，完整覆蓋ADL100-E、ADL200單相基礎計量型，ADL300-E、ADL400三相多功能型，DTSD1352-CT外接互感器專用型，以及ADW300、ADW350物聯網無線通訊型。其中ADW300為物聯網導軌表旗艦型號，支持 4G/NB-IoT 無線通訊、遠程抄控、能耗監測，是智慧用電管理系統核心選型。
| 型號 | 相數 | 電流規格 | 精度等級 | 主要功能 |
| ADL100-E | 單相 | 直連 10 (60) A | 1 級 | 單相有功電能計量、脈沖輸出 |
| ADL200 | 單相 | 直連 10 (60) A | 1 級 | 單相全電量測量、電能計量、需量統計 |
| ADL300-E | 三相四線 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相全電量測量、四象限電能、多費率 |
| ADL400 | 三相四線 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 全電量測量、諧波分析、電能質量監測 |
| DTSD1352-CT | 三相四線 | CT 1.5(6)A | 0.5S 級 | 全電量測量、四象限電能、多費率計費 |
| ADW300 | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 物聯網電能計量、無線通訊、遠程抄控、能耗監測 |
| ADW350 | 三相 | CT 1.5(6)A | 0.5S 級 | 多回路物聯網計量、無線通訊、分項能耗監測 |

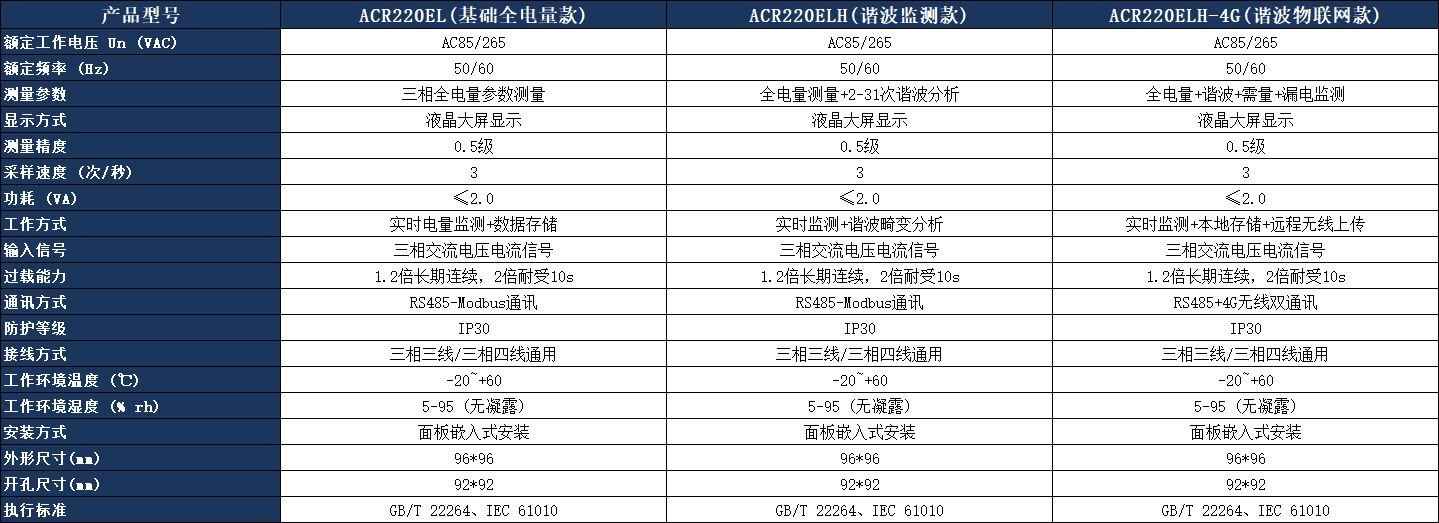

ACR220ELH 產品參數表：
核心功能亮點：
1. 全諧波分析能力：支持 2-63 次電壓電流諧波測量，實時顯示 THD 總諧波畸變率，幫你精準定位電網諧波污染源
2. 四象限電能計量：正反向有功、四象限無功電能精確計量，適配光伏、儲能等雙向潮流場景
3. 復費率電能統計：支持多時段多費率電能統計，滿足分時電價計費需求
4. 電網質量分析：電壓合格率、電流不平衡度、波峰系數等電能質量指標全面監測
5. 事件記錄功能：自動記錄電壓驟升驟降、過流過壓等電網事件，便于故障溯源
6. 雙通訊接口：標配 RS485 MODBUS-RTU，可選以太網 MODBUS-TCP，靈活組網
典型應用場景：
- 數據中心 UPS 輸入輸出回路監測
- 光伏并網柜電能質量監測
- 工業變頻器、伺服驅動器諧波治理前后對比
- 醫院、實驗室等電能質量敏感場所
- 智能建筑能耗管理系統
- 工業園區能源管理平臺
選型避坑指南：
- 你做普通工地配電柜：優先選 6L2、42L6 等指針式儀表或 PZ 系列基礎數顯儀表，性價比最高，無需額外通訊功能
- 你做智能能耗項目：必須選擇帶 MODBUS 通訊的 ACR 系列多功能電力儀表，保障數據遠程上傳，推薦 ACR220E 或 ACR220EL
- 你需要監測電能質量：直接選用ACR220ELH，專業諧波分析功能是普通多功能表不具備的
- 你遇到柜體空間狹小：直接選用 DDS1352、DTSD1352、ADL 系列導軌式電能表，避免面板開孔尺寸不符無法安裝
- 你需要對標進口品牌：同參數下我司對應型號可直接替換施耐德、西門子、安科瑞同規格儀表，接線方式完全兼容，無需改動柜體線路
- 你不確定選哪個型號：記住這個選型公式：需要諧波選 ACR220ELH，不需要諧波選 ACR220EL，基礎測量選 PZ，導軌安裝選 DDS/DTSD/ADL
常見疑問解答：
Q：ACR220ELH 多功能表可以測量多少次諧波？
A：ACR220ELH 支持 2-63 次各次電壓電流諧波測量，同時可顯示總諧波畸變率 THD，完全滿足 GB/T 14549 電能質量國家標準要求，是你進行諧波治理、電能質量評估的理想選擇。
Q：哪里可以獲取 ACR220ELH 參數表和說明書？
A：你可以直接聯系我方客服獲取完整的 ACR220ELH 參數表電子版、詳細安裝使用說明書 PDF、接線示意圖、MODBUS 通訊協議文檔，所有技術資料免費提供，無需注冊下載。
Q：ACR220ELH 支持以太網通訊嗎？
A：標準配置為 RS485 MODBUS-RTU 通訊，如需以太網通訊可定制 ACR220ELH/CE 版本，支持 MODBUS-TCP 協議，可直接接入局域網，實現遠程數據采集。
Q：采購儀表是否可以提供檢測報告用于招投標？
A：你下單后均可隨貨提供全套官方檢測報告、產品合格證、選型樣本、3C 認證證書，完全滿足項目招投標及驗收要求，全系產品享受 2 年免費質保服務。
Q：最小起訂量是多少？交貨期多久？
A：常規標準型號 1 臺起訂，現貨庫存，當日下單次日即可發貨；非標定制型號 7-10 天交貨，批量采購價格更優惠。
以上就是邦華電氣 ACR220ELH 帶諧波網絡電力儀表及全系列電力儀表的完整選型指南。不管你是批量集采、項目單次選型、進口儀表替代、圖紙型號核對還是諧波治理項目配套，都可以直接參考本文參數與型號清單。
我們堅持公開透明的型號標注與實測參數，拒絕虛標性能，全系產品提供 2 年質保服務，全方位滿足你的配電監測與能耗計量需求。如需 ACR220ELH 參數表、說明書電子版、接線圖、通訊協議或技術一對一答疑，可隨時聯系我方客服獲取專屬服務。
