PA194I-9X1單相數顯電流表 —— 您的配電系統精準計量伙伴

PA194I-9X1單相數顯電流表概述：

您選購的PA194I-9X1 單相數顯電流表，是針對現代配電系統智能化需求設計的新一代數字式電流監測儀表。產品采用工業級芯片設計，集高精度電流測量、數字顯示、通訊輸出于一體，可直接替代傳統 6L2-A、42L6-A、85L1-A、99T1-A 等指針式電流表，為您的電力系統提供全面、精準的電流數據支撐。

PA194I-9X1 多功能表嚴格按照 GB/T 22264 國家標準設計生產，通過 EMC 電磁兼容認證，平均無故障工作時間≥100000 小時，確保在各類復雜工業環境下穩定運行。作為邦華電氣數顯儀表系列的經典型號，PA194I-9X1 憑借其穩定可靠的性能，已成為眾多配電項目的首選電流表。

PA194I-9X1單相數顯電流表相關系列產品型號：

指針式模擬儀表

邦華電氣指針式模擬儀表完整覆蓋6L2-A/V、42L6-A/V兩大行業通用標準型號，同時配套 85L1-A/V、99T1-A/V 經典小尺寸規格，全系列精度等級均為 1.5 級。產品采用嵌入式盤面安裝方式，無需復雜接線，依靠機械指針直觀顯示電流、電壓等基礎電參數，廣泛應用于各類低壓配電柜的本地快速監測場景。

基礎數顯儀表

邦華電氣基礎數顯儀表以自有PA/PZ194 系列為核心，完整覆蓋PA194I-2X1、PA194I-9X1單相電流表，PZ194U-2X1、PZ194U-9X1單相電壓表，PA194I-9X4、PZ194U-9X4三相電流電壓表，以及 PS194P 功率表、PS194F 頻率表等專用測量型號。其中PA194I-9X1為 96×96mm 盤面單相電流表主力型號，廣泛應用于各類柜體基礎電流監測。

多功能電力儀表

邦華電氣多功能電力儀表主打自有PD194E 系列，完整覆蓋PD194E-2S4、PD194E-3S4、PD194E-9S4基礎到增強全功能版本，PD194E-2SY、PD194E-3SY、PD194E-9SY液晶顯示款，以及PD194E-9SH專用諧波分析儀表。產品可實現全電量測量、四象限電能計量、2-63 次諧波分析、需量統計及事件記錄，精度可達 0.2S/0.5 級，標配 Modbus RTU 通訊協議。

多功能電能表

邦華電氣多功能電能表核心采用DTSD194、DSSD194工業級高精度系列，配套DTS194、DSS194常規電子式型號、DDS194單相電能表，以及DTZY194、DSSY194智能費控型號。產品適配單相、三相三線、三相四線制配電系統，具備 0.2S/0.5S 級高精度電能計量能力，支持多費率分時計費、防竊電檢測、紅外通訊及 DL/T645 標準遠傳協議。

導軌式電能表

邦華電氣導軌式電能表采用 DIN 標準導軌安裝設計，大幅節省配電柜體空間，完整覆蓋DDSU194-DL（單相）、DTSU194-DL（三相）基礎計量型，以及DTSD194-DL、DSSD194-DL多功能增強型、DTSD194-CT外接互感器專用型。產品支持直接接入或 CT 外接互感器接入，具備高精度全電量測量與四象限電能計量能力。

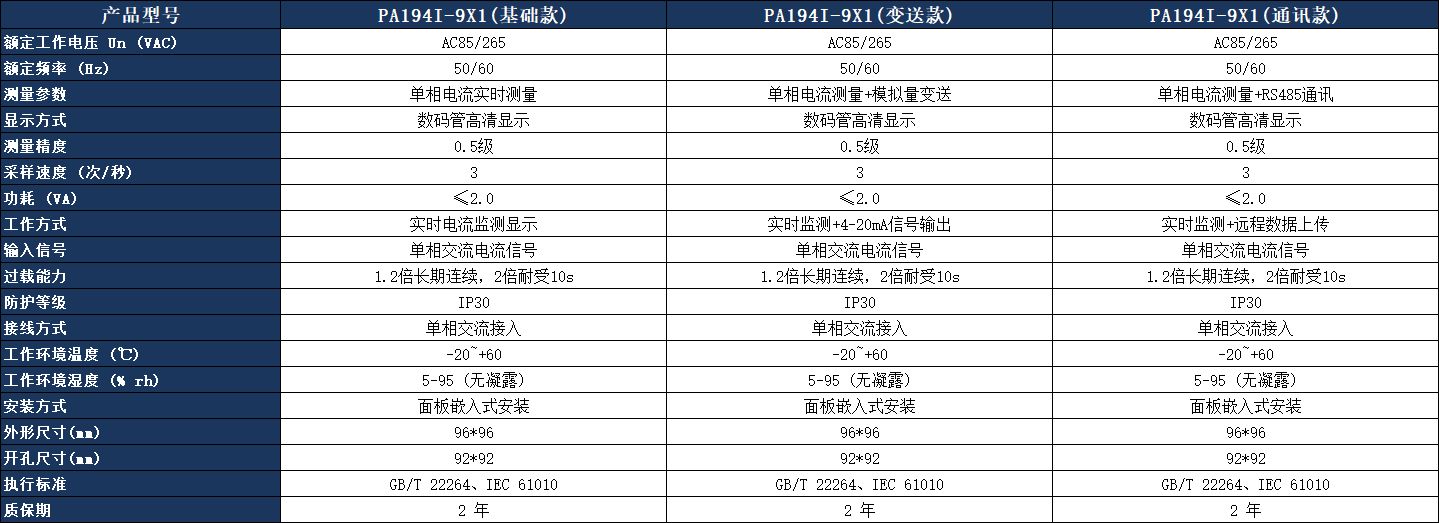

核心參數表：

核心功能與優勢：

高精度測量，數據精準可靠

- 您可獲得單相交流電流的高精度測量，誤差≤0.5%

- 采用真有效值測量方式，確保波形畸變情況下仍準確測量

- 內置高精度采樣電路，確保長期運行穩定性

- 支持 CT 變比可編程設置，適配不同量程需求

清晰顯示，讀數直觀便捷

- 高亮 LED 數碼管顯示，數據清晰易讀

- 四位數字顯示，分辨力高，讀數準確

- 數據刷新頻率 1 次 / 秒，實時反映電流變化

- 溢出指示功能，超量程自動顯示提示

工業級設計，適應復雜環境

- 寬電壓電源設計：AC/DC 80-270V，適應電網波動

- 工作溫度：-25℃~+70℃，滿足各類工業現場需求

- 抗干擾能力強，通過 EMC 電磁兼容測試

- 隔離設計，輸入輸出電氣隔離，安全可靠

人性化設計，安裝維護簡便

- 標準 96×96mm 面板安裝尺寸，兼容常規配電柜開孔

- 接線端子清晰標識，您無需專業培訓即可快速接線

- 按鍵操作簡單，參數設置便捷

- 模塊化設計，維護更換方便

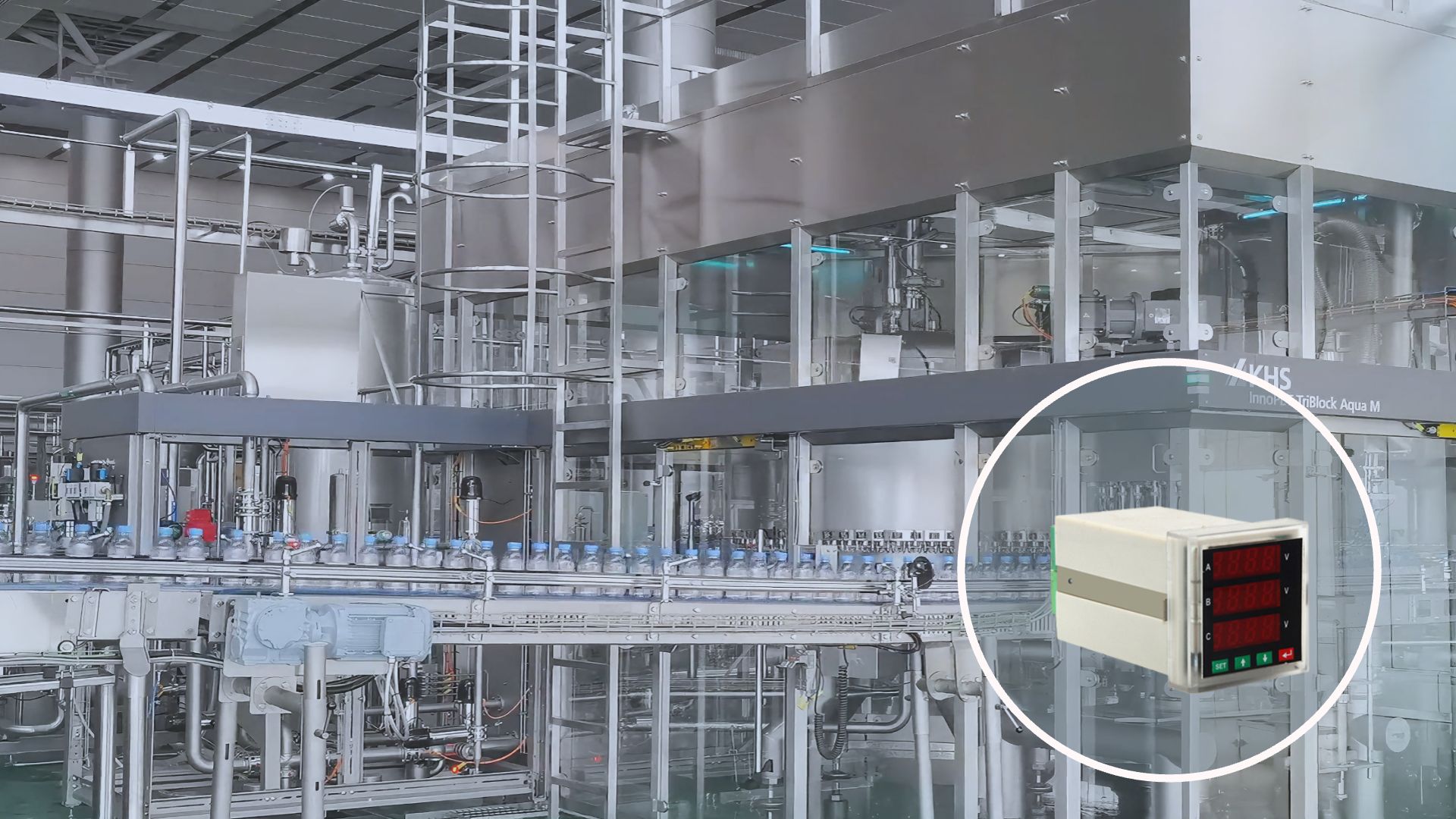

典型應用場景：

您可以在以下場景中使用PA194I-9X1 單相數顯電流表：

? 工業廠房配電系統 - 實時監測電機、設備用電電流，優化能耗管理

? 商業建筑配電室 - 樓宇電力監控，保障供電安全

? 數據中心機房 - 精密電源監測，預防電力故障

? 市政公共設施 - 路燈、泵站遠程電流監控

? 新能源電站 - 光伏、風電并網電流監測

? 學校醫院配電 - 公共建筑用電安全監測

? 開關柜配套 - 低壓配電柜、動力柜標準配置

安裝與接線指南：

安裝步驟

1. 根據 PA194I-9X1 儀表尺寸在配電柜面板開 91×91mm 孔

2. 將儀表從正面插入開孔

3. 安裝固定卡扣，擰緊螺絲固定儀表

4. 按照接線圖連接電流、電源、通訊線路

接線注意事項

- 接線前請確保電源已斷開，安全第一

- CT 二次側嚴禁開路，PT 二次側嚴禁短路

- 通訊線建議使用屏蔽雙絞線，A/B 線請勿接反

- 接地端子請可靠接地

- 電流輸入端子請正確連接 CT 二次側

- 電源端子注意正負極（直流供電時）

常見問題解答：

Q1：PA194I-9X1 支持哪些通訊協議？

A：PA194I-9X1標配支持 Modbus-RTU 協議，可通過 RS485 接口與上位機通訊，您也可以定制支持其他工業協議。

Q2：PA194I-9X1 測量精度是多少，是否需要定期校準？

A：電流測量精度為 0.5 級。建議每年校準一次，確保測量準確性，我們可提供專業校準服務。

Q3：可以直接接入大電流嗎？

A：大電流測量需要配合電流互感器使用，PA194I-9X1 支持 1A/5A CT 輸入，您可以根據實際電流選擇對應變比的互感器。

Q4：PA194I-9X1 電源接反會損壞儀表嗎？

A：不會，本產品具備電源反接保護功能，但仍建議您按照接線圖正確接線。

Q5：PA194I-9X1 說明書和參數表在哪里可以獲取？

A：您可以聯系我們的銷售人員獲取完整的PA194I-9X1 說明書和詳細PA194I-9X1 參數表，我們也提供電子版資料。

Q6：提供質保服務嗎？

A：我們提供2 年免費質保，質保期內免費維修更換，終身提供技術支持服務。

Q7：PA194I-9X1 和 PA194I-2X1 有什么區別？

A：主要區別在于外形尺寸，PA194I-9X1 為 96×96mm，PA194I-2X1 為 72×72mm，功能參數基本一致。

選擇邦華電氣PA194I-9X1 單相數顯電流表，您不僅獲得一臺高品質的電流監測設備，更享有專業的技術支持與完善的售后服務。我們擁有十余年電力儀表研發生產經驗，產品已服務全國上千家企業，品質值得信賴。從傳統的 6L2-A 指針表到先進的 PD194E 多功能表，從 DDS194 單相電能表到 DTSU194-DL 導軌式電表，我們提供全系列電力儀表解決方案。如需了解更多產品詳情或獲取報價，歡迎您隨時聯系我們，我們將為您提供一對一選型指導與最優解決方案。
