PD666-3S4三相多功能數顯表 DTSU666三相四線電力儀表
閱讀次數：114 發布時間：2026-06-15

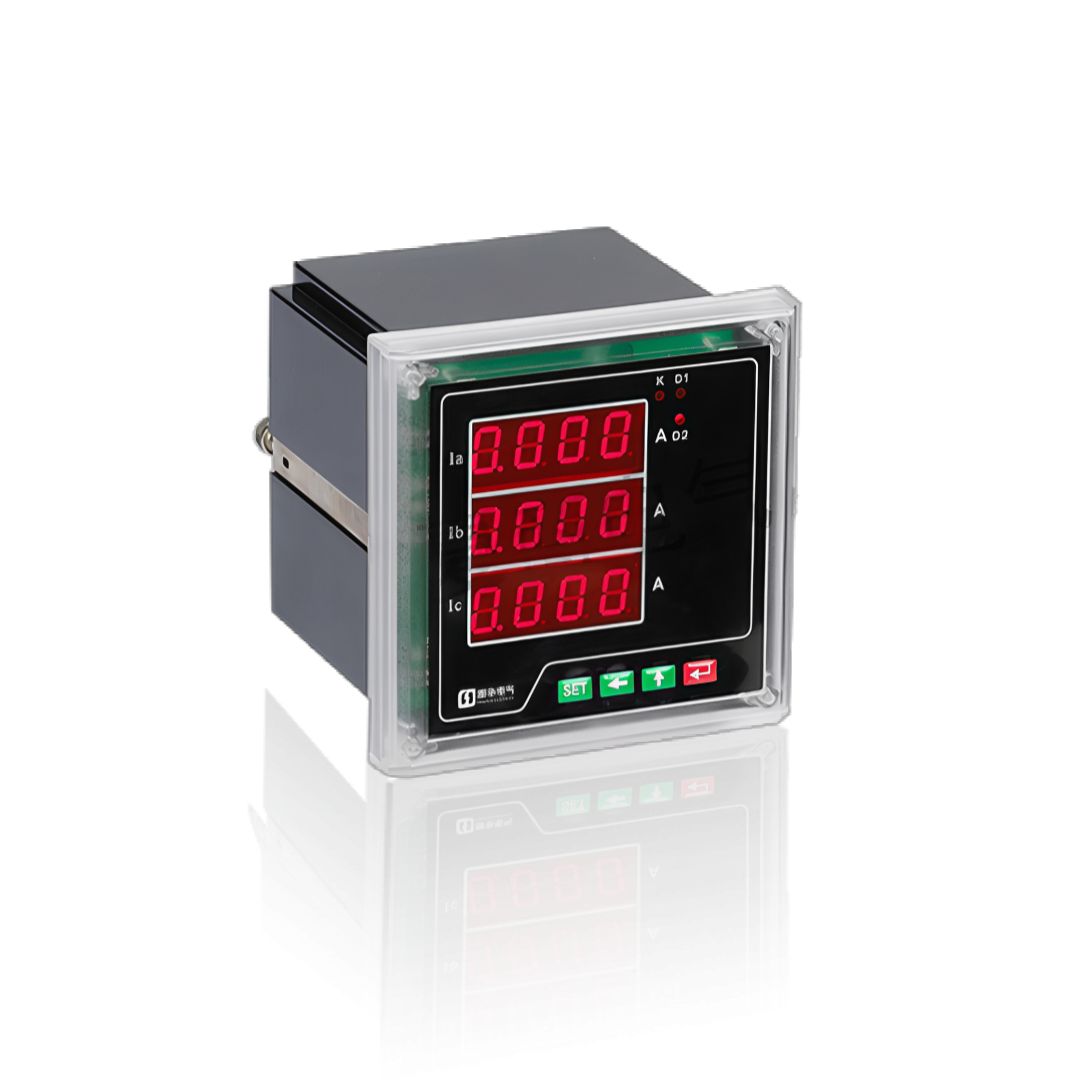

PD666-3S4 三相多功能數顯表 —— 精準測量全電量參數
PD666-3S4 三相多功能數顯表概述：
隨著智能配電與精細化能耗管理需求的普及，傳統單一功能儀表已難以滿足您對全參數監測、遠程組網與精準計量的項目要求。邦華電氣 PD666 系列電力儀表專為工業級配電監控場景研發，全系搭載 32 位工業級 ARM 處理芯片與高精度 AD 采樣模塊，采用真有效值測量算法，即便面對非線性負載、電網諧波復雜的工況，也能穩定保障測量精度。
作為系列中的主力通用款，PD666-3S4 三相多功能數顯表采用 96×96mm 標準面板開孔，集成全電量參數測量、雙向電能計量、需量統計、15 次諧波分析與 RS485 通訊等核心功能；整機通過嚴苛 EMC 電磁兼容測試，內置抗雷擊與浪涌保護電路，可在 - 20℃~+70℃寬溫環境下長期穩定運行。產品既適配新建智能配電系統的成套配套，也可直接替代同尺寸進口品牌儀表完成老舊項目改造，廣泛覆蓋工礦企業配電房、商業建筑能耗管理、市政基礎設施電力監測等場景，幫您以高性價比完成配電系統的數字化升級。
PD666-3S4 三相多功能數顯表相關系列產品型號矩陣：
指針式模擬儀表
邦華電氣指針式模擬儀表完整覆蓋6L2-A/V、42L6-A/V兩大行業通用標準型號，同時配套 85L1-A/V、99T1-A/V 經典小尺寸規格，精度等級均為 1.5 級。采用嵌入式盤面安裝，無需復雜接線，依靠機械指針直觀顯示電流、電壓等基礎電參數，廣泛應用于各類低壓配電柜的本地快速監測場景。
| 型號 | 類型 | 安裝方式 | 尺寸 | 主要量程 |
| 6L2-A | 交流電流表 | 盤面安裝 | 72×72mm | 0-5A/10A/20A/30A/50A/100A/200A/300A/500A/1000A/2000A/5A |
| 6L2-V | 交流電壓表 | 盤面安裝 | 72×72mm | 0-250V/450V/500V |
| 42L6-A | 交流電流表 | 盤面安裝 | 120×120mm | 0-5A~2000A/5A |
| 42L6-V | 交流電壓表 | 盤面安裝 | 120×120mm | 0-250V/450V/500V |
| 85L1-A/V | 交流電流 / 電壓表 | 盤面安裝 | 48×48mm | 常規標準量程 |
| 99T1-A/V | 交流電流 / 電壓表 | 盤面安裝 | 48×48mm | 常規標準量程 |
基礎數顯儀表
邦華電氣基礎數顯儀表以PA/PZ 系列與ZTW 基礎測量系列為雙核心，完整覆蓋 PA48-AI/AV、PA72-AI/AV/AI3/AV3、PA80-AI/AV/AI3/AV3、PA96-AI/AV/AI3/AV3 全尺寸單相、三相電流電壓型號，同時包含 ZTW4803A/B/C 三相電流表、ZTW4804A/B/C 三相電壓表高性價比款。產品提供 48×48mm 至 96×96mm 多種標準盤面尺寸，采用高亮 LED 數字顯示，讀數清晰穩定，支持無通訊或 Modbus RS485 通訊，適配不同柜體的基礎電參數監測與數據遠傳需求。
| 型號 | 類型 | 安裝方式 | 尺寸 | 測量功能 |
| PA48-AI、PZ48-AV | 單相電壓 / 電流表 | 盤面安裝 | 48×48mm | 單相電壓、單相電流 |
| PA72-AI、PZ72-AV | 單相電壓 / 電流表 | 盤面安裝 | 72×72mm | 單相電壓、單相電流 |
| PA72-AI3、PZ72-AV3 | 三相電壓 / 電流表 | 盤面安裝 | 72×72mm | 三相電壓、三相電流 |
| PA80-AI、PZ80-AV | 單相電壓 / 電流表 | 盤面安裝 | 48×96mm | 單相電壓、單相電流 |
| PA80-AI3、PZ80-AV3 | 三相電壓 / 電流表 | 盤面安裝 | 48×96mm | 三相電壓、三相電流 |
| PA96-AI、PZ96-AV | 單相電壓 / 電流表 | 盤面安裝 | 96×96mm | 單相電壓、單相電流 |
| PA96-AI3、PZ96-AV3 | 三相電壓 / 電流表 | 盤面安裝 | 96×96mm | 三相電壓、三相電流 |
| ZTW4803A/B/C | 三相電流表 | 盤面安裝 | 72×72/80×80/96×96mm | 三相交流電流、變比可調 |
| ZTW4804A/B/C | 三相電壓表 | 盤面安裝 | 72×72/80×80/96×96mm | 三相交流電壓、相 / 線電壓切換 |
多功能電力儀表
邦華電氣多功能電力儀表主打PD666 昆侖系列與ZTW 多功能系列，完整覆蓋PD666-2S4、PD666-3S4、PD666-9S4從基礎到增強的全功能版本，以及 ZTW4801A/B/C 數顯多功能款、ZTW4802A/B/C 液晶多功能款，同時配套 PD7777-3H 專用諧波分析儀表。其中 PD666-3S4 為渠道主力通用型號，支持全電量測量、需量統計、報警輸出與開關量擴展，適配絕大多數工業配電監控場景。全系列產品測量精度達 0.5 級，標配 Modbus RTU 通訊協議，廣泛應用于工業、建筑、能源等領域的電力監控系統。
| 型號 | 安裝方式 | 精度等級 | 諧波分析 | 主要功能 |
| PD666-2S4 | 盤面安裝 | 0.5 級 | 15 次 | 基礎全電量測量、電能累計、THD 監測 |
| PD666-3S4 | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量、需量統計、報警輸出、開關量擴展 |
| PD666-9S4 | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量、多費率計費、SOE 事件記錄 |
| ZTW4801A/B/C | 盤面安裝 | 0.5 級 | 15 次 | 基礎全電量測量、電能累計、LED 顯示 |
| ZTW4802A/B/C | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、電能累計、LCD 液晶顯示 |
| PD7777-3H | 盤面安裝 | 0.5 級 | 31 次 | 專業諧波分析、電壓電流不平衡度監測 |
多功能電能表
邦華電氣多功能電能表核心采用DTSD666、DSSD666工業級高精度系列，同時配套 DTS634、DSS633 常規電子式型號、DDS666 單相電能表及 DTZY666/DSSY666 智能費控型號。產品適配單相、三相三線、三相四線制配電系統，具備 0.2S/0.5S 級高精度電能計量能力，支持多費率分時計費、紅外通訊及 DL/T645 標準遠傳協議，可盤面或壁掛靈活安裝，滿足工商業、電網側各類電能計量需求。
| 型號 | 安裝方式 | 電流規格 | 精度等級 | 主要功能 |
| DDS666 | 壁掛 / 盤面安裝 | 直連 5 (60) A | 1 級 | 單相有功電能計量、脈沖輸出 |
| DTS634 | 壁掛 / 盤面安裝 | 直連 1.5 (6) A~30 (100) A | 2 級 | 三相四線有功電能計量 |
| DSS633 | 壁掛 / 盤面安裝 | 直連 1.5 (6) A~30 (100) A | 2 級 | 三相三線有功電能計量 |
| DTSD666 | 盤面 / 壁掛安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.2S/0.5S 級 | 三相四線全電量測量、四象限電能、多費率計費 |
| DSSD666 | 盤面 / 壁掛安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.2S/0.5S 級 | 三相三線全電量測量、四象限電能、多費率計費 |
| DTZY666 | 壁掛安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線智能費控、遠程通斷、欠費跳閘 |
| DSSY666 | 壁掛安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相三線智能費控、遠程管控、分時計量 |
導軌式電能表
邦華電氣導軌式電能表采用 DIN 標準導軌安裝設計，大幅節省配電柜體空間，完整覆蓋DTSU666、DSSU666三相基礎計量型、DDSU666 單相計量型，以及 DDSYU666 單相預付費款。產品支持直接接入或 CT 外接互感器接入，具備高精度電能計量與全電量測量能力，支持多費率計費與遠程數據采集，適用于分戶計量、能耗分項計量、機房配電等精細化用電管理場景。
| 型號 | 相數 | 電流規格 | 精度等級 | 主要功能 |
| DDSU666 | 單相 | 直連 10 (60) A | 1 級 | 單相有功電能計量、脈沖輸出 |
| DTSU666 | 三相四線 | 直連 10 (80) A/CT 1.5 (6) A | 1 級 | 三相有功電能計量、全電量參數測量 |
| DSSU666 | 三相三線 | 直連 10 (80) A/CT 1.5 (6) A | 1 級 | 三相三線有功電能計量、全電量參數測量 |
| DDSYU666 | 單相 | 直連 10 (60) A | 1 級 | 單相預付費電能計量、遠程充值、欠費跳閘 |

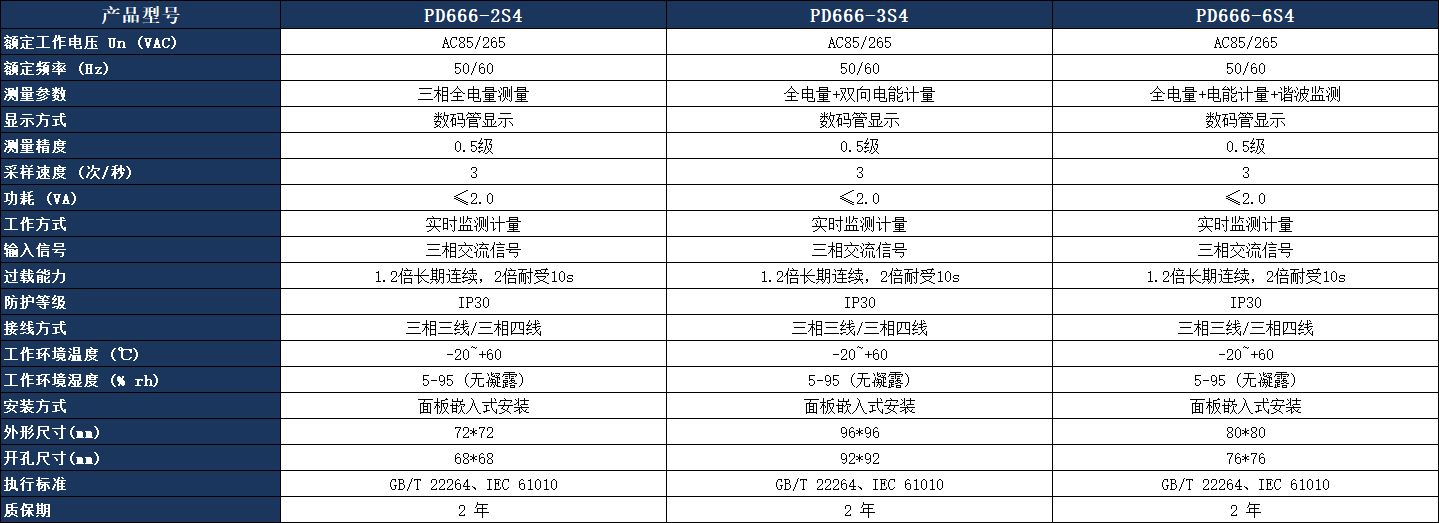

PD666-3S4 核心技術參數：
核心優勢：
? 高精度真有效值測量：電壓、電流精度達 0.5 級，有功電能達 0.5S 級，支持真有效值測量，適配非線性負載場景
? 工業級寬溫運行：-20℃至 + 70℃穩定工作，內置抗雷擊保護電路與電源濾波器，適配復雜工業環境
? 標配通訊組網能力：標配 RS485 接口，支持 Modbus-RTU 協議，可選以太網、4G 通訊，輕松接入各類電力監控系統
? 靈活功能擴展：支持開關量輸入輸出、模擬量變送、諧波分析、多費率計量等定制化功能模塊
? 全周期服務保障：2 年免費質保，終身技術支持，7×24 小時售后響應，常規型號 24 小時內發貨
典型應用場景：
工業領域：鋼鐵、化工、冶金、機械制造等工廠配電系統、開關柜配套
商業建筑：寫字樓、商場、酒店、醫院等智能建筑能耗管理與配電監控
電力系統：變電站、配電站、箱式變電站的電力參數監測與數據采集
新能源領域：光伏電站、風力發電、充電樁的電能計量與運行監控
基礎設施：軌道交通、數據中心、通信基站的電力監測與運維管理
常見疑問解答：
問：PD666-3S4 參數表包含哪些核心指標？
答：PD666-3S4 參數表覆蓋工作電源、輸入信號、測量精度、通訊接口、環境參數五大類核心指標，包含電壓電流輸入規格、0.5 級測量精度、RS485 通訊協議、寬溫運行范圍等詳細數據，您可在本頁面直接查閱完整參數，也可聯系客服獲取 PDF 版參數手冊。
問：在哪里可以下載 PD666-3S4 說明書？
答：您可以直接聯系我們的在線客服或銷售工程師，免費獲取 PD666-3S4 說明書電子版，內容包含詳細接線圖、參數設置方法、通訊協議說明及故障排查指南，同時支持紙質說明書隨貨配發。
問：PD666-3S4 多功能表可以直接替代同規格進口品牌儀表嗎？
答：可以。PD666-3S4 多功能表在安裝尺寸、接線方式、功能參數上與主流進口品牌同型號產品完全兼容，可直接替換使用，無需改動原有線路與系統配置，采購成本可降低 40% 以上。
問：邦華電氣的電力儀表質保期是多久？
答：我們所有電力儀表產品均提供 2 年免費質保，質保期內非人為損壞的故障產品，我們免費維修或更換；同時提供終身技術支持服務，全程保障您的使用體驗。
問：下單后多長時間可以發貨？支持功能定制嗎？
答：常規型號均備有大量現貨，下單后 24 小時內即可發貨；支持開關量擴展、模擬量輸出、特殊量程、定制通訊協議等個性化需求，定制型號交貨周期為 7-15 個工作日。
問：全系列儀表支持哪些通訊協議？
答：全系列標配支持 Modbus-RTU 通訊協議，多功能型號可選配 DL/T645、BACnet 等協議，可與各類電力監控系統、能源管理平臺無縫對接，滿足不同場景的組網需求。
邦華電氣作為專業的電力儀表研發生產企業，擁有十余年行業技術積累，產品覆蓋全國 30 多個省市自治區。我們不僅提供高品質的全系列電力儀表產品，還為您提供從方案設計、選型匹配到安裝調試的一站式服務。如果您對 PD666-3S4 或其他電力儀表產品有任何疑問，歡迎隨時聯系我們的銷售工程師，我們將竭誠為您服務。現在咨詢即可免費獲取產品樣品與專屬技術方案！
