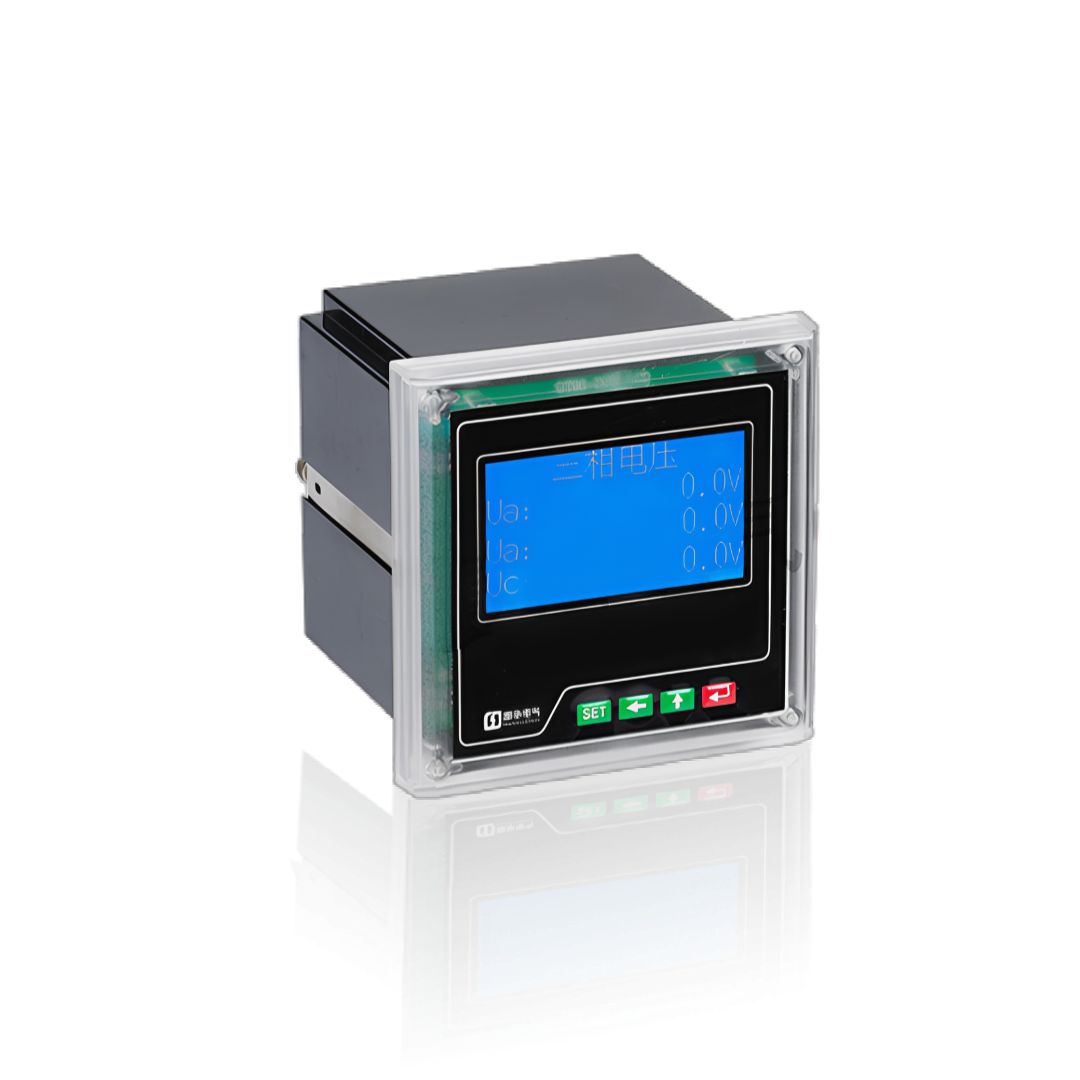

DTSD1352導軌式三相多功能電能表—— 以雙向計量賦能智能運維

DTSD1352導軌式三相多功能電能表核心概述：

您眼前的邦華電氣DTSD1352導軌式三相多功能電能表，是一款專為現代配電系統深度優化的智能計量終端，集全電量測量、雙向電能計量、分時計費、諧波分析、需量統計于一體，采用24位高精度AD采樣技術，具備測量精度高、抗干擾能力強、體積小巧易安裝等核心優勢，標配RS485通訊接口，支持Modbus-RTU與DL/T645雙規約，可直接卡在標準35mm DIN導軌上，廣泛應用于工商業儲能、光伏并網、工業廠房、商業綜合體、數據中心、市政建筑等場景，是您實現配電智能化、能耗精細化管理的高性價比方案。

作為DTSD1352多功能表系列的旗艦型號，本產品完美適配DTSD1352防逆流、DTSD1352儲能計量、DTSD1352雙向計量等核心需求，無縫對接各類能源管理系統，為您提供精準、可靠、實時的用電數據支撐。

DTSD1352導軌式三相多功能電能表相關系列產品型號：

指針式模擬儀表

邦華電氣指針式模擬儀表完整覆蓋6L2-A/V、42L6-A/V兩大行業通用標準型號，同時配套 85L1-A/V、99T1-A/V 經典小尺寸規格，全系列精度等級均為 1.5 級。產品采用嵌入式盤面安裝方式，無需復雜接線，依靠機械指針直觀顯示電流、電壓等基礎電參數，廣泛應用于各類低壓配電柜的本地快速監測場景。

基礎數顯儀表

邦華電氣基礎數顯儀表以自有PZ/PA 系列為核心，完整覆蓋PZ42-AI/AV、PZ48-AI/AV、PZ72-AI/AV/AI3/AV3、PZ80-AI/AV/AI3/AV3、PZ96-AI/AV/AI3/AV3全尺寸單相、三相電流電壓測量型號，同步配套同規格 PA 系列電流測量專屬型號。產品提供 42×42mm 至 96×96mm 全規格標準盤面尺寸，采用高亮 LED 數字顯示，讀數清晰穩定，支持無通訊或 Modbus RS485 通訊，適配不同柜體的基礎電參數監測與數據遠傳需求。

多功能電力儀表

邦華電氣多功能電力儀表主打自有ACR 系列，完整覆蓋ACR10E、ACR120E、ACR220E、ACR320E、ACR420E基礎功能款，ACR10EL、ACR220EL、ACR320EL、ACR420EL液晶顯示款，以及ACR230ELH專用諧波分析儀表。產品可實現從基礎到高級的全電量測量功能，支持電能累計、2-63 次諧波分析、需量統計和事件記錄，測量精度達 0.2S/0.5 級，標配 Modbus RTU 通訊協議，部分高端型號支持 Modbus TCP 及 BACnet/IP 協議，廣泛應用于各類工業、建筑、能源領域的電力監控系統。

多功能電能表

邦華電氣多功能電能表以核心主力型號DTSD1352為旗艦，配套DSSD1352三相三線款，完整覆蓋DTSD1352-C雙通訊專用型、DTSD1352-F多費率擴展型、DTSD1352-4S多回路計量型全規格衍生型號，同步配套DDS1352單相基礎款。其中DTSD1352為全系列核心型號，支持 0.2S/0.5S 級高精度計量，具備全電量測量、四象限電能、分時計費、歷史數據存儲等完整功能，是工商業配電計量的首選型號。全系列產品適配單相、三相三線、三相四線制配電系統，支持紅外通訊及 DL/T645 標準遠傳協議，可盤面或?qū)к壥届`活安裝。

導軌式電能表

邦華電氣導軌式電能表采用緊湊的 DIN 標準導軌安裝設計，極大節省配電柜體安裝空間與布線成本，完整覆蓋ADL100-E、ADL200（單相）、ADL300-E（三相）、ADL400基礎計量型，DTSD1352-CT外接互感器專用型，以及物聯網增強款ADW300、ADW350。產品適配單相、三相四線、三相三線制配電系統，具備 0.5S 級高精度全電量測量與四象限電能計量能力，支持多費率計費與遠程數據采集，可直接接入或經 CT 接入，其中 ADW 系列支持無線物聯網通訊，適配分布式能耗監測與智慧用電場景。

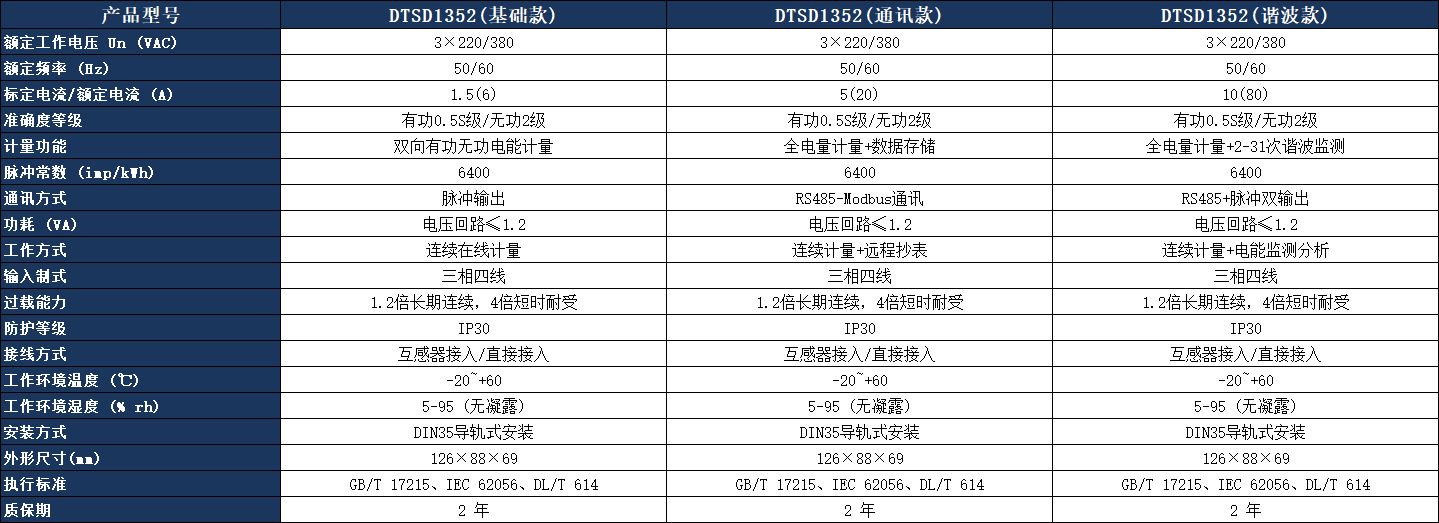

DTSD1352技術參數表：

產品核心優勢：

- 0.5S級高精度雙向計量：有功電能精度達0.5S級，支持正反向電能獨立計量，完美滿足儲能系統充放電雙向核算與光伏并網防逆流需求

- 全電參數實時監測：同時測量電壓、電流、功率、功率因數、頻率、諧波等30+項電參數，一表多用節省投資

- 分時計費與需量管理：支持多費率分時計費、最大需量統計、歷史數據凍結，助力您優化用電策略，降低峰期電費

- RS485雙規約通訊：標配Modbus-RTU與DL/T645雙規約自適應，無縫接入您的EMS/BMS能源管理系統

- DIN導軌式安裝：標準35mm導軌卡扣式安裝，體積僅占4模寬度，配電箱改造無需額外開孔，5分鐘即可完成

- 強抗干擾工業級設計：通過EMC四級電磁兼容測試，-25℃~+55℃寬溫工作，適應復雜工業環境

- 掉電數據永久保存：內置非易失性存儲器，停電后計量數據永不丟失，確保您的用電數據安全可靠

- 2年整機質保服務：邦華電氣原廠承諾，2年免費質保，終身提供技術支持與選型指導

完整產品線與選型指引：

邦華電氣針對不同應用場景，為您規劃了完整的電力儀表產品線，您可根據實際需求選型：

1. 指針式儀表系列

傳統指針式安裝，直接替換老柜儀表，免調試易維護，性價比突出。

代表型號：6L2-A、6L2-V、42L6-A、42L6-V、85L1-A/V、99T1-A/V

2. 數顯電力儀表系列

LED/LCD數碼管顯示，單/三相電流電壓就地顯示，適用于普通配電柜基礎監測，安裝尺寸齊全。

代表型號：PZ42-AI、PZ42-AV、PZ48-AI、PZ48-AV、PZ72-AI、PZ72-AV、PZ72-AI3、PZ72-AV3、PZ80-AI、PZ80-AV、PZ80-AI3、PZ80-AV3、PZ96-AI、PZ96-AV、PZ96-AI3、PZ96-AV3

3. 多功能電力儀表系列

全電量測量+電能計量+諧波分析，標配通訊，面板式嵌入式安裝，適用于能源管理系統、智能配電房。

代表型號：ACR10E、ACR10EL、ACR120E、ACR220E、ACR220EL、ACR320E、ACR320EL、ACR420E、ACR420EL、ACR230ELH

4. 導軌式電能表系列（主推）

DIN導軌安裝，體積小巧，功能強大，適用于戶內分項計量、租戶計費、配電箱改造、工商業儲能、光伏并網。

代表型號：DDS1352（單相基礎款）、DTSD1352（三相多功能）、DTSD1352-C（帶開關量）、DTSD1352-F（復費率）、DTSD1352-4S（四回路）、DSSD1352（三相三線）、DTSY1352（預付費）、DTSD1352-CT（外置互感器）

5. ADL/ADW物聯網電表系列

支持4G/LoRa/WiFi無線通訊，遠程抄表無需布線，配套云平臺系統，適用于智慧物業、園區管理、預付費系統。

代表型號：ADL100-E、ADL200、ADL300-E、ADL400、ADW300、ADW350

典型應用場景與行業方案：

- 工商業儲能系統：精準計量充放電雙向電能，實現DTSD1352防逆流檢測，為您的儲能系統收益核算提供可靠數據支撐

- 光伏并網站點：實時監測光伏發電量與上網電量，支持自發自用、余電上網的精確計量與結算

- 工業廠房配電系統：分車間分回路計量，輔助您優化生產排班，降低峰期電費，實現能耗精細化管理

- 商業綜合體能源管理：分層分戶分項計量，為您提供精確的租戶電費結算依據，杜絕電費糾紛

- 數據中心機房供電：7×24小時不間斷監測，異常參數主動告警，保障供電可靠性，符合IDC機房能耗統計要求

- 市政公共建筑配電：符合住建部能耗統計要求，助力您完成節能考核指標，實現公共建筑能耗透明化

- 公寓/寫字樓預付費系統：配合預付費管理平臺，實現先交費后用電，遠程閥控，徹底解決催費難題

安裝與接線指引：

關于DTSD1352安裝尺寸與DTSD1352接線圖，您只需按照以下步驟完成接線，5分鐘即可投入使用：

1. 安裝方式

本產品采用標準35mm DIN導軌卡扣式安裝，您只需將儀表底部卡扣對準導軌，向下按壓即可卡緊固定，無需額外螺絲固定。

2. 接線說明

- 電壓端子：直接接入三相四線電壓信號

- 電流端子：接入電流互感器二次側（注意極性）

- 通訊端子：A/B端子接RS485總線，屏蔽層單端接地

- 電源端子：AC/DC 85~265V寬壓供電，無極性要求

3. 調試注意事項

- 接線前請確保斷電操作，遵守安全操作規程

- 電流互感器二次側嚴禁開路，必須可靠接地

- RS485通訊線建議使用屏蔽雙絞線，總線長度不超過1200米

- 儀表地址、波特率等參數可通過面板按鍵或通訊軟件設置

服務與保障：

- 邦華電氣原廠直供，100%正品保障，所有產品出廠前經過三道質檢

- 2年整機質保，終身免費技術支持，專業工程師一對一選型指導

- 免費提供技術選型方案、接線圖紙、DTSD1352說明書電子版

- 常規型號48小時內發貨，定制款7-10天交付，全國包郵

- 支持OEM/ODM定制，可根據您的需求定制功能、外觀、絲印

常見疑問解答：

Q1：DTSD1352的精度等級是多少？符合哪些國家標準？

A：DTSD1352有功電能精度為0.5S級，電壓電流測量精度為0.2級，符合GB/T 17215.301、GB/T 17215.321、DL/T 645等國家標準。

Q2：DTSD1352支持什么通訊協議？能接入我們的監控系統嗎？

A：DTSD1352標配RS485接口，支持Modbus-RTU與DL/T645-07雙規約自適應，可無縫接入絕大多數主流SCADA、EMS、BMS能源管理系統。

Q3：DTSD1352開孔尺寸是多少？能不能直接替換我現有儀表？

A：DTSD1352采用導軌式安裝，無需開孔，直接卡在標準35mm DIN導軌上即可，體積僅占4模寬度，可直接替換傳統導軌式電表。

Q4：這款儀表質保多久？出現故障怎么處理？

A：邦華電氣承諾DTSD1352系列提供2年整機質保，終身技術支持。質保期內非人為損壞免費維修或更換，故障響應時間不超過24小時。

Q5：批量采購有什么價格？可以提供樣品測試嗎？

A：批量采購享受階梯優惠價格，具體報價請聯系我們的銷售顧問。我們支持提供樣品測試，測試滿意后再批量采購，讓您采購零風險。

Q6：DTSD1352可以用于儲能防逆流嗎？支持雙向計量嗎？

A：完全可以！DTSD1352專門針對工商業儲能場景優化，支持正反向電能獨立計量，可精確檢測逆流功率，是儲能系統防逆流檢測的首選計量表。

總體而言，DTSD1352導軌式三相多功能電能表憑借0.5S級高精度雙向計量、導軌式易安裝、雙規約通訊兼容三大核心優勢，能夠滿足您在工商業儲能、光伏并網、工業配電、商業樓宇等各類場景中的精確計量與能源管理需求，是您升級配電監測、實現能耗精細化管理的可靠選擇。

如果您需要獲取詳細的DTSD1352參數表、DTSD1352接線圖、產品報價或樣品測試，歡迎直接聯系我們，邦華電氣將為您提供一對一的選型支持與技術服務。
