作用

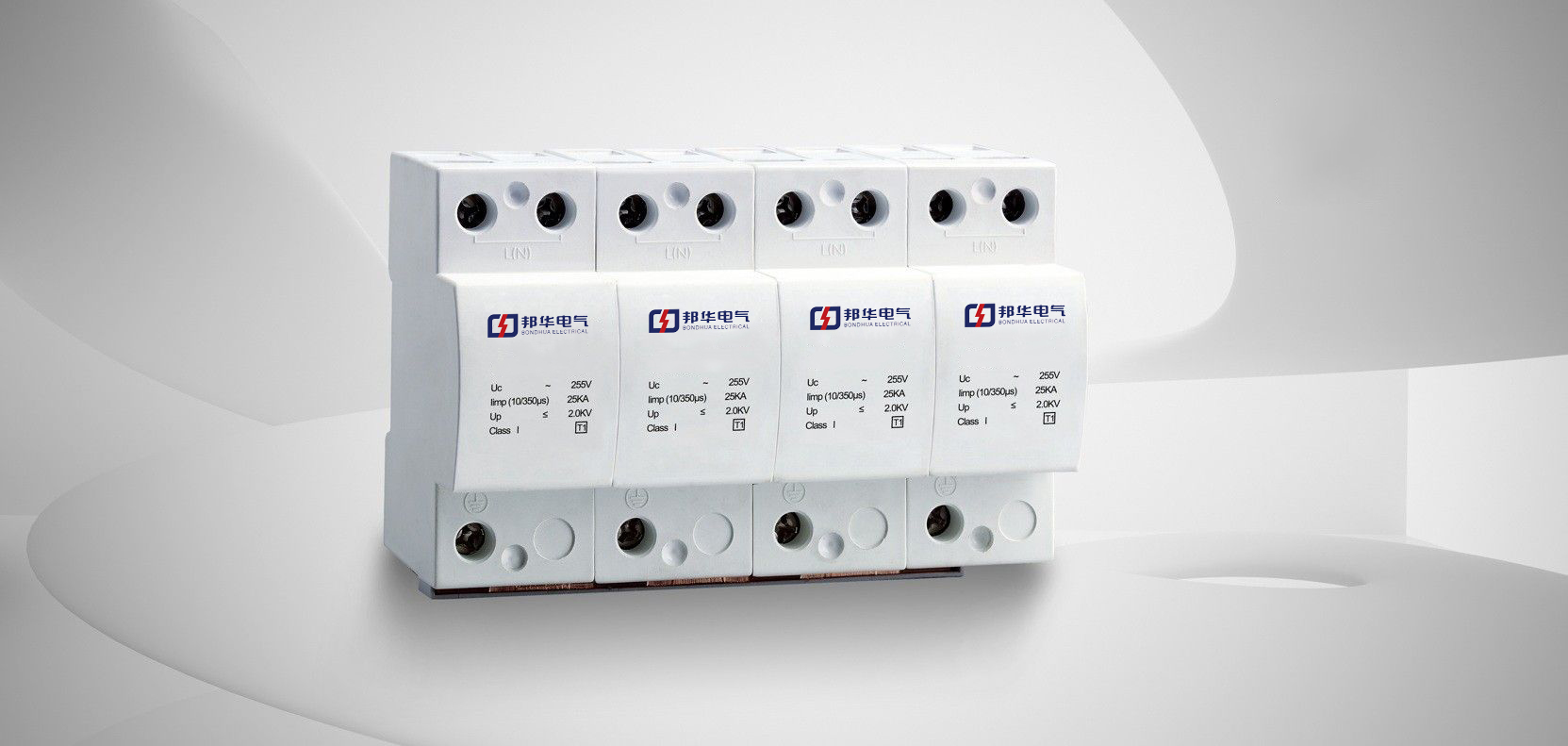

過電壓保護器cdy1-100/3p+n-385就是在短時間納秒級內將被保護線路接入等電壓系統中，使設備各端口等電位，同時釋放在電路上因雷擊而產生的大量脈沖能量，將其短路釋放到大地，降低設備各端口的電位差。hdl適合于220/380v供配電系統的瞬態過電壓保護，該產品可以及其有效地抑制由雷電引起的感應過電壓及系統操作過電壓，保護設備安全，保障系統的正常運行。

原理

過電壓保護器cdy1-100/3p+n-385分為防爆箱式和模塊式兩種。均采用了一種非線性特性的壓敏電阻。在正常情況下，浪涌保護器處于極高的電阻狀態，漏流幾乎為零，從而保證電源系統正常供電。當電源系統出現浪涌過壓時，hdl電源浪涌保護器立即在納秒級的時間內導通，將過電壓的幅值限值在設備的安全工作范圍內，同時將浪涌能量入地釋放掉。隨后，浪涌保護器又迅速變為高阻狀態，從而不影響正常供電。

性能特點

1. 可靠的熱脫扣保護裝置

  2. 獨特的短路過流脫扣功能

  3. 獨特的熱備份功能

  4. 浪涌識別技術

  5. 可靠的老化告---式

  6. 流通量大，殘壓低

  7. 相應時間快

  8. 防雷箱采用一體化設計，外型美觀，安裝方便

  模塊式的采用標準化設計，更換方便，標準35mm導軌，可直接裝入配電柜和配電箱。

   9. 聲光報警系統

 1.1電壓開關型spd

  常用的非線性元件有放電間隙、氣體放電管等，它具有大通流容量(標稱通流電流和大通流電流)的特點，特別適用于易遭受直接雷擊部位的雷電過電壓保護(即l pz0a區)[1]。

  1.2電壓---型spd

  常用的非線性元件有氧化鋅壓敏電阻、瞬態抑制二極管等，是大量常用的過電壓保護器，一般適用于室內(即l pz0b、l pz1、l pz2區)。

  1.3組合型spd

  由電壓開關型元件和限壓型元件混合使用，隨著施加的沖擊電壓特性不同，spd有時會呈現開關型spd特性，有時呈現限壓型spd特性，有時同時呈現兩種特性。

2表征spd的主要技術參數選擇

2.1保護模式

  spd可連接在l (相線)、n (中性線)、pe (保護線)間，如l 2l、l 2n、l 2pe、n 2pe,這些連接方式與供電系統的接地型式有關。

  2.2大持續工作電壓uc

  可能持續加于spd兩端的大方均根電壓或直流電壓，其值等于spd本身的額定電壓。

  在tt系統中，當spd設在漏電流保護器(rcd)的電源側時，u c≥1.1uo;當spd設在漏電流保護器的負荷側時，u c≥1.5u o.

  在tn系統和it系統中，u c≥1.1u o.uc的選擇要考慮到當地電網的水平波動及用戶用電的具體情況，不是一味取大值為好，因為u c取大，整個壓敏器件啟動電壓也高，浪涌電壓將對設備產生危害。國際標準有一系列的優選值，與當地電網水平有關。

  2.3雷電通流量imax

  一般在l pz0與l pz1區交界處選用10/350u s波形、每相通流量≥10ka的spd安裝，在l pz1與l pz2區交界處選用8/2 0u s波形，每相通流量≥5ka的spd安裝。由于10/350u s波形的能量比8/20u s的大20倍，其電流相應大5倍，如果要用8/20u s波形的spd代替，其雷電通流量相應要大5倍。

  2.4保護水平up

  該值應比在spd端子測得的大---電壓大，與設備的耐壓uw一致(1.2u p≤uw ) ,可以從一系列的參考值中選取(如0108、0109、……1、1.2、1.5、1.8、2、……8、10kv等)。目前國標當中較好的u p有800v、900v.

    1、防雷元器件的性能特性開關元件類

    失常任務時，開關元件是斷開的；當雷擊電涌來的時辰，開關元件導通，將電涌電流泄放到大地，從而保護了電子設備免受電涌襲擊毀壞。開關元件類有陶瓷氣體放電管、玻璃放電管（強效放電管）、半導體過壓保護器（半導體放電管、固體放電管）三種類型。它們的益處是：①擊穿（導通）前至關于開路，電阻很大，簡直沒有泄電流；②擊穿（導通）后至關于短路，可通過很大的電流，壓降很小；③脈沖通流容量（峰值電流）大：陶瓷氣體放電管的8/20μs波峰值電流經常使用的有5kA、10kA、20kA等幾種（當然還有更大的，達100kA以上），10/1000μs波峰值電流在幾十至幾百A之間；玻璃放電管的8/20μs波峰值電流現有500A、1kA、3kA三種；半導體過壓保護器的10/1000μs波峰值電流在幾十至上百A之間。④除了個別半導體過壓保護器外，它們都具備雙向對稱個性。⑤陶瓷氣體放電管和玻璃放電管的電容都很小，在3pF如下。⑥玻璃放電管和半導體過壓保護器的響應速度都很快，在ns量級。⑦玻璃放電管的擊穿電壓可以做得很高，最高的達5kV。⑧半導體過壓保護器的擊穿電壓可以做得很精確。

    它們的漏洞分袂是：

    陶瓷氣體放電管：①由于氣體電離必要肯定的時間，以是響應速度較慢，反應時間一般為0.2～0.3μs(200～300ns),最快也等于0.1μs(100ns)左右，在它未導通前，會有一個幅度較大的尖脈沖漏疇昔。②擊穿電壓同等性較差，離別性較大，一般為±20%。③擊穿電壓只要幾個特定值。玻璃放電管和半導體過壓保護器：①通流容量較陶瓷氣體放電管小得多。②擊穿電壓尚無組成系列值。③玻璃放電管擊穿電壓離別性較大，為±20%。④半導體過壓保護器電容較大，有幾十至幾百pF。

    限壓元件類

    有壓敏電阻、TVS管（瞬態電壓抑制二極管）等。它們象穩壓二極管那樣具備限壓個性。當外加電壓小于其導通電壓時，它具備很大的內阻，泄電流很小；當外加電壓大于其導通電壓時，其內阻急劇減小，可以流過很大的電流，而其兩端的電壓卻只要大宗的回升。它們的導通電壓都有從低壓到高壓的系列值，便于在各類不同電壓的電路中應用。其它，兩者的電容都較大（TVS管也有低電容產品），不適于在高頻電路中應用。

    有許多客戶要求咱們給他們方案防雷保護規劃。這是他們對咱們的信托，也是咱們的劣勢地點。咱們肯定會按照被保護設備應用的環境條件和國際、國際的相關標準，以最公允的保護規劃、最低的本錢代價，給用戶最如意的成就。

    防過流和過熱保護元件類防過流元件有自回覆保險絲、電流保險絲、電阻，防過熱保護和過熱檢測元件有溫度保險管和溫度保險絲。

    自回覆保險絲是一種正溫度系數熱敏電阻，當流過它的電流小于其摒棄電流時（溫度較低），它的阻值很小；當流過它的電流超過其觸發電流時（溫度下降），它的阻值急劇增大，從而阻斷雷電流的繼承侵入可以電路的續流，溫度低掉隊能自行回覆。但由于熱惰性，其反應速度很慢，一般為秒級（流過的電流越大或溫度越高，反應越快）。自回覆保險絲可以用于代替電流保險絲，罷黜一再調換的費事。溫度保險管和溫度保險絲是一種溫度開關元件，失常任務時是短路的，當溫度高于其斷開溫度時開關斷開（不可回覆），經常使用于過熱保護和過熱檢測。

2、防雷元器件的一般應用要領及應用屬意事變

    防雷器電路方案要達到兩個目的：一是要將路線中認為的雷擊電涌電流泄放到大地，二是要使被保護設備端的電涌電壓限定在準許的恬適電壓如下。

    1.開關元件重要運用于共模保護，也常在無源電路中作差模保護。2.限壓元件重要運用于差模保護，也經常使用在共模電路中和開關元件勾串，住手開關元件導通后使路線與地產生短路；可以作為開關元件的限流元件以阻斷續流，使開關元件復位。

    應用屬意事變

    1.開關元件不能單獨跨接在有源電路中作差模保護，為住手電源短路，必須串接限壓元件。2.流過防雷元器件的電涌電流必須小于其脈沖峰值電流。壓敏電阻應按其降額個性決定。3.用作差模保護的防雷元器件，其最小擊穿電壓必須大于路線的最高任務電壓。4.用作差模保護的防雷元器件，其限定電壓必須小于被保護設備所能經受的最高恬適電壓。

3、電涌保護器電路方案撮要

    防雷元器件的一般應用要領

    電源防雷器電路方案

    首先重點引見了單相交流電源電涌保護器的兩種最經常使用的電路：復合對稱電路和“1+1”電路。敘述了電路任務原理、元器件決定原則、電路的失效保護要領與阻攔告警。爾后引見了三訂交流電源電涌保護器和直流電源防雷器的典范榜樣電路與元器件選型原則。著末在指出并聯式電涌保護器存在的漏洞的基礎上，提出了勾串式（二端口）電涌保護器的觀點，闡發了勾串式（二端口）電涌保護器低落限定電壓的原理，并對勾串式（二端口）電涌保護器方案中的相關技術題目做了闡明。

    信號防雷器電路方案

    經常使用的信號傳輸系統有雙線傳輸線、巨大多芯電纜、雙絞線多芯電纜、同軸電纜等。在信號防雷器中，可以歸結為雙線不接地的傳輸電路和有接地線的雙線或多線傳輸電路兩種。屬意：這里的“地”是指“信號地”，而不是指大地（保護地PE）。而按照可以遭受的雷擊電涌電流大小不同，可以給與兩級信號防雷器或單級信號電涌保護器舉辦保護。

    單元電路中的過壓、過流保護

    咱們的許多客戶都是在他們自身方案的電路板上添加防雷元器件來達到保護設備的目的。是以，引見一些單元電路中的過壓、過流保護要領是十分必要的。

4、防雷規劃方案中的代價技術

    壓敏電阻與TVS管的辨別在于：壓敏電阻能經受更大的電涌電流，而且其體積越大所能經受的電涌電流越大，最大可達幾十kA到上百kA；但壓敏電阻的泄電流較大，非線性個性較差（動靜電阻較大），大電流時限定電壓較高，且所本事受的襲擊電流的大小隨襲擊次數的添加而減小（降額個性），較易老化。TVS管的非線性個性和穩壓管徹底異常，動靜電阻較小，限定電壓較低，且不容易老化，應用壽命長，但通流手段較小（10/1000μs波峰值電流在幾A至幾百A之間）。再有等于反應速度不同，TVS管的反應速度極快，為ps級，而壓敏電阻反應速度稍慢，為ns級。
