XL194E-2S4 多功能表 —— 以 0.5 級精度定義標準

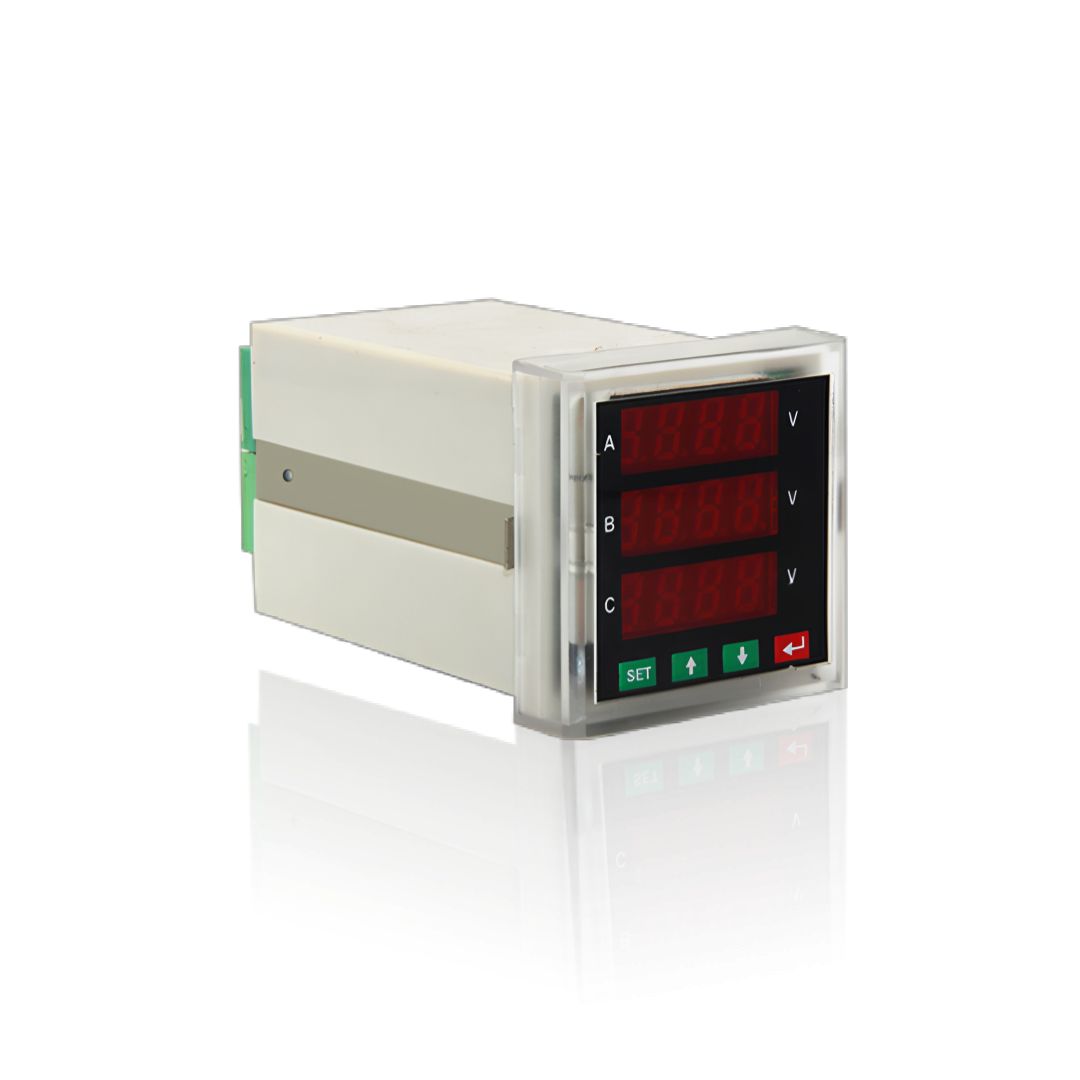

XL194E-2S4 多功能表概述:
邦華電氣 XL194E 系列三相多功能電力儀表是專為現代配電系統設計的高精度智能化測量設備,可全面替代傳統的電流表、電壓表、功率表和電能表。XL194E-2S4 作為該系列的主力型號,能實時測量電壓、電流、功率、功率因數、頻率等全電量參數,同時具備四象限電能計量、需量統計和數據通訊功能。它采用工業級芯片設計,抗干擾能力強,運行穩定可靠,能有效幫助您實現用電能耗監測、成本核算和設備管理,廣泛應用于工廠、寫字樓、醫院、學校等各類場所。
XL194E-2S4 多功能表相關系列型號列表:
指針式模擬儀表
邦華電氣指針式模擬儀表主要包括國內通用標準型號6L2-A/V、42L6-A/V、85L1-A/V、99T1-A/V,精度等級均為 1.5 級,適用于交直流配電系統的本地基本參數監測。盤面安裝型提供 48×48mm、72×72mm 和 120×120mm 三種標準尺寸,采用嵌入式安裝方式,無需復雜接線,直觀顯示電流、電壓等基本電參數。
| 型號 | 類型 | 安裝方式 | 尺寸 | 主要量程 |
| 6L2-A | 交流電流表 | 盤面安裝 | 72×72mm | 0-5A/10A/20A/30A/50A/100A/200A/300A/500A/1000A/2000A/5A |
| 6L2-V | 交流電壓表 | 盤面安裝 | 72×72mm | 0-250V/450V/500V |
| 42L6-A | 交流電流表 | 盤面安裝 | 120×120mm | 0-5A-2000A/5A |
| 42L6-V | 交流電壓表 | 盤面安裝 | 120×120mm | 0-250V/450V/500V |
| 85L1-A/V | 交流電流 / 電壓表 | 盤面安裝 | 48×48mm | 多種標準量程 |
| 99T1-A/V | 交流電流 / 電壓表 | 盤面安裝 | 48×48mm | 多種標準量程 |
基礎數顯儀表
邦華電氣基礎數顯儀表以XL194 系列為核心,完整覆蓋用戶指定的XL194I-2X1、XL194U-2X1、XL194I-9X1、XL194U-9X1,同時補充XL194I-1X1、XL194U-1X1、XL194I-3X1、XL194U-3X1及對應的三相型號。采用高亮 LED 數字顯示,讀數清晰準確,覆蓋全系列標準盤面尺寸,功能簡捷可靠。
| 型號 | 類型 | 安裝方式 | 尺寸 | 測量功能 |
| XL194I-1X1、XL194U-1X1 | 單相電壓 / 電流表 | 盤面安裝 | 48×48mm | 單相電壓或電流 |
| XL194I-2X1、XL194U-2X1 | 單相電壓 / 電流表 | 盤面安裝 | 48×96mm | 單相電壓或電流 |
| XL194I-3X1、XL194U-3X1 | 單相電壓 / 電流表 | 盤面安裝 | 72×72mm | 單相電壓或電流 |
| XL194I-9X1、XL194U-9X1 | 單相電壓 / 電流表 | 盤面安裝 | 96×96mm | 單相電壓或電流 |
| XL194I3-2X1、XL194U3-2X1 | 三相電壓 / 電流表 | 盤面安裝 | 48×96mm | 三相電壓或電流 |
| XL194I3-3X1、XL194U3-3X1 | 三相電壓 / 電流表 | 盤面安裝 | 72×72mm | 三相電壓或電流 |
| XL194I3-9X1、XL194U3-9X1 | 三相電壓 / 電流表 | 盤面安裝 | 96×96mm | 三相電壓或電流 |
| XL194P-3X1 | 功率表 | 盤面安裝 | 72×72mm | 有功 / 無功功率 |
| XL194F-3X1 | 頻率表 | 盤面安裝 | 72×72mm | 電網頻率 |
多功能電力儀表
邦華電氣多功能電力儀表以XL194E 系列為核心,完整覆蓋用戶指定的XL194E-2S4、XL194E-3S4、XL194E-9S4,同時補充液晶顯示型XL194E-2S4Y、XL194E-3S4Y、XL194E-9S4Y和增強型XL194E-9S4Z。提供從基礎到高級的全電量測量功能,支持諧波分析、需量計算和數據記錄,廣泛應用于各類電力監控系統。
| 型號 | 安裝方式 | 精度等級 | 諧波分析 | 主要功能 |
| XL194E-2S4 | 盤面安裝 | 0.5 級 | 15 次 | 基礎全電量測量、電能累計、THD |
| XL194E-3S4 | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、需量統計、報警輸出 |
| XL194E-9S4 | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量、擴展 I/O、SOE 事件記錄 |
| XL194E-2S4Y | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、液晶顯示、電能累計 |
| XL194E-3S4Y | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、液晶顯示、數據記錄 |
| XL194E-9S4Y | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量、液晶顯示、多費率計費 |
| XL194E-9S4Z | 盤面安裝 | 0.2S 級 | 63 次 | 高級電能質量分析、波形捕捉 |
多功能電能表
邦華電氣多功能電能表完整覆蓋用戶指定的DTSD194、DSSD194,同時補充傳統感應式DT862、DS862,單相DDS194和預付費型DTSY194、DDSY194。支持單相、三相四線和三相三線制測量,具備高精度電能計量功能,部分電子式型號帶有全電量監測能力,支持多費率分時計費和遠程通訊。
| 型號 | 安裝方式 | 電流規格 | 精度等級 | 主要功能 |
| DT862 | 盤面安裝 | 直連 1.5 (6) A 至 30 (100) A | 2 級 | 三相四線感應式有功電能計量 |
| DS862 | 盤面安裝 | 直連 1.5 (6) A 至 30 (100) A | 2 級 | 三相三線感應式有功電能計量 |
| DDS194 | 盤面安裝 | 直連 10 (60) A | 1 級 | 單相有功電能計量、脈沖輸出 |
| DTSD194 | 盤面 / 導軌安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、有功 / 無功電能計量 |
| DSSD194 | 盤面 / 導軌安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相三線全電量測量、有功 / 無功電能計量 |
| DTSY194 | 盤面安裝 | 直連 10 (80) A/CT 1.5 (6) A | 1 級 | 三相預付費電能計量、遠程控制通斷、欠費跳閘 |
| DDSY194 | 盤面安裝 | 直連 10 (60) A | 1 級 | 單相預付費電能計量、遠程控制通斷 |
導軌式電能表
邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計,極大節省安裝空間和成本,完整覆蓋用戶指定的DTSD194-DL、DSSD194-DL,同時補充單相DDSU194-DL、三相基礎型DTSU194-DL和多功能型XL194E-DL。提供從基礎電能計量到高級多功能測量的完整解決方案,支持直接連接或 CT 連接,適用于分戶計量、能耗分項計量和成本分攤等應用場景。
| 型號 | 相數 | 電流規格 | 精度等級 | 主要功能 |
| DDSU194-DL | 單相 | 直連 10 (60) A | 1 級 | 單相有功電能計量、脈沖輸出 |
| DTSU194-DL | 三相 | 直連 10 (80) A | 1 級 | 三相有功電能計量、脈沖輸出 |
| DTSD194-DL | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、多費率、四象限電能 |
| DSSD194-DL | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相三線全電量測量、多費率、四象限電能 |
| XL194E-DL | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5 級 | 導軌式全電量測量、諧波分析、數據記錄 |
| DDSU194-DLM | 單相 | 直連 10 (80) A | 1 級 | 單相全電量測量、多費率、遠程抄表 |
核心功能特點:
? 高精度測量,有功精度 0.5 級,無功精度 2 級
? 全電量測量,覆蓋電壓、電流、功率、頻率等
? 四象限電能計量,支持正反向有功 / 無功電能
? XL194E-3S4/9S4 額外支持需量統計功能
? 三排四位 LED 顯示,清晰易讀,操作簡單
? RS485 通訊接口,標準 Modbus-RTU 協議
? 2 路電能脈沖輸出,方便外接采集設備
? 工業級設計,抗干擾能力強,運行穩定
? 多種尺寸可選,適配不同安裝空間
? 斷電數據保持,不丟失歷史記錄

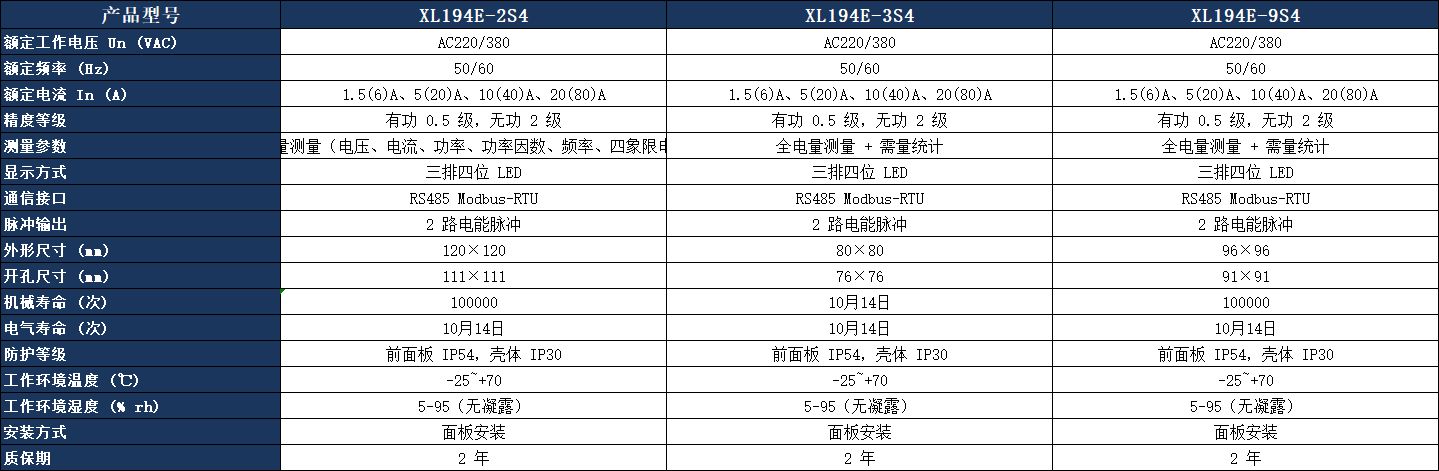

完整技術參數表:

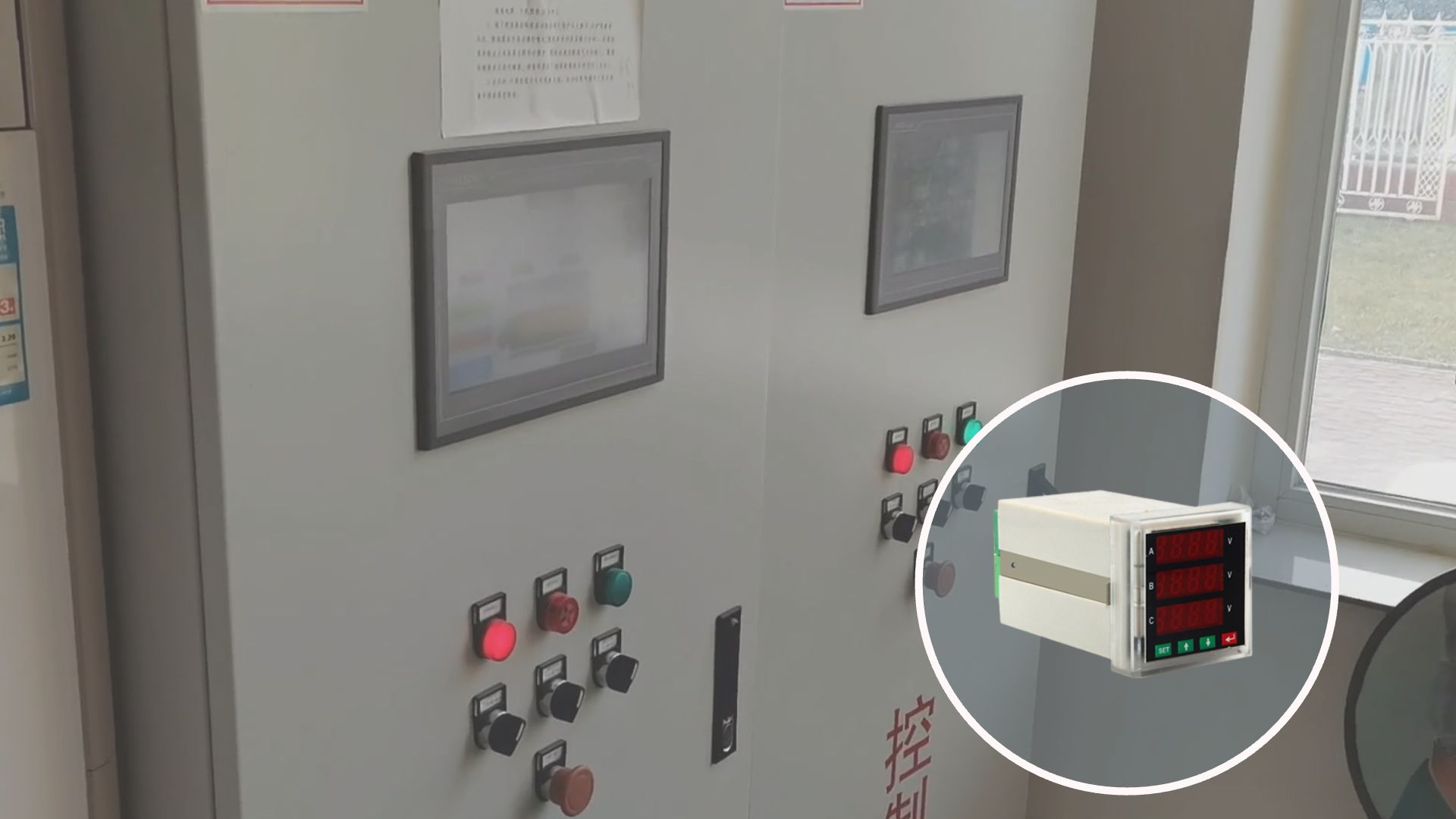

應用場景:
工業配電:工廠車間、生產線、配電室、變電站
商業建筑:寫字樓、商場、酒店、醫院、寫字樓
市政工程:學校、政府大樓、交通樞紐、體育場館
新能源:光伏電站、充電樁、儲能系統、風力發電
住宅小區:配電房、變壓器、公共照明系統

邦華電氣服務保障:
選擇邦華電氣,您將獲得:
? 正品保障:所有產品均為原廠正品,提供完整資質文件
? 現貨供應:常用型號庫存充足,48 小時內發貨
? 全國包郵:訂單滿 500 元全國包郵,送貨上門
? 技術支持:24 小時工程師在線,提供免費技術咨詢
? 質保服務:產品質保 2 年,終身維護
? 定制服務:支持特殊參數和功能定制,滿足您的個性化需求
選型指南:
問:我需要測量基本的三相電壓、電流和電能,選哪個型號?
答:推薦選擇XL194E-2S4 多功能表,性價比最高,完全滿足基本測量需求。
問:需要需量統計功能,選哪個型號?
答:推薦選擇 XL194E-3S4 或 XL194E-9S4,這兩個型號都標配需量統計功能。
問:配電箱空間有限,選哪種尺寸的儀表?
答:如果空間非常小,推薦 80×80mm 的 XL194E-3S4;如果空間適中,推薦 96×96mm 的 XL194E-9S4。
問:只需要測量單相電流或電壓,選哪個型號?
答:推薦選擇 XL194I-9X1 單相數顯電流表或 XL194U-9X1 單相數顯電壓表。
問:需要導軌式安裝,選哪個型號?
答:推薦選擇 DTSD194-DL 三相四線導軌式電能表或 DSSD194-DL 三相三線導軌式電能表。
常見疑問解答:
Q1:XL194E-2S4 的精度是多少?符合國家標準嗎?
答:XL194E-2S4 有功精度為 0.5 級,無功精度為 2 級,完全符合 GB/T 17215 國家標準。
Q2:是否提供 XL194E-2S4 說明書和接線圖?
答:是的,所有產品均隨貨附帶完整的 XL194E-2S4 說明書和接線圖,也可以聯系我們的客服獲取電子版。
Q3:下單后多久能發貨?支持哪些快遞?
答:常用型號庫存充足,下單后 48 小時內發貨。支持順豐、中通、圓通等快遞,全國包郵。
Q4:產品質保多久?出現質量問題怎么辦?
答:所有產品質保 2 年,質保期內出現非人為質量問題,免費維修或更換。
Q5:是否提供技術支持和安裝指導?
答:是的,我們提供 24 小時工程師在線技術支持,免費提供安裝指導和調試服務。
Q6:可以定制特殊參數或功能嗎?
答:支持定制,包括特殊電流變比、通訊協議、輸出功能等,具體請聯系我們的銷售工程師。
Q7:批量采購有優惠嗎?
答:批量采購有大幅優惠,具體價格請聯系我們的銷售經理獲取最新報價單。
邦華電氣專注于電力儀表研發生產十余年,為您提供從選型、采購到安裝調試的一站式服務。無論您是需要單個 XL194E-2S4 多功能表還是批量采購 XL194E 全系列產品,我們都能滿足您的需求。如果您對 XL194E-2S4 三相多功能電力儀表感興趣,或者有任何技術問題,歡迎隨時聯系我們,我們將竭誠為您服務。
