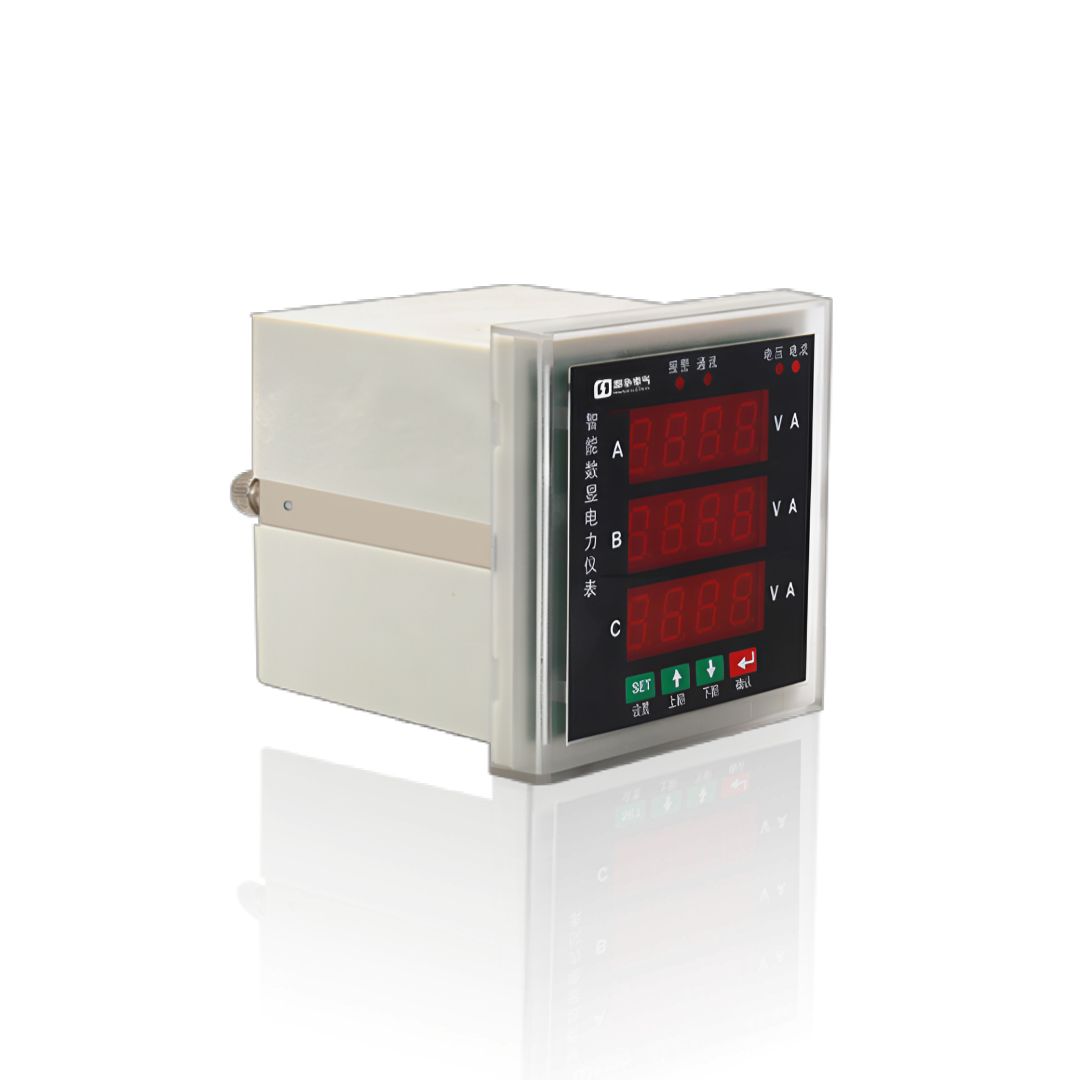

ACR220E 三相多功能電力儀表 —— 以數據驅動能效

ACR220E 三相多功能電力儀表概述:
邦華電氣 ACR 系列多功能電力儀表是針對電力系統、工礦企業、公共設施、智能大廈等電力監控需求而設計的新一代智能儀表。ACR220E作為該系列的主力型號,能夠全面測量三相電網中的所有常用電力參數,包括電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率、電能等,并具備完善的通信聯網功能,是構建智能配電系統和能源管理系統的理想選擇。
ACR220E 三相多功能電力儀表相關系列產品型號一覽:
指針式模擬儀表
邦華電氣指針式模擬儀表主要包括國內通用標準型號 6L2-A/V、42L6-A/V、85L1-A/V,精度等級均為 1.5 級,適用于配電系統的本地基本參數監測。盤面安裝型提供 48×48mm、72×72mm 和 120×120mm 三種標準尺寸,采用嵌入式安裝方式,無需復雜接線,直觀顯示電流、電壓等基本電參數,是傳統配電系統中最常用的監測設備。
| 型號 | 類型 | 安裝方式 | 尺寸 | 主要量程 |
| 6L2-A | 交流電流表 | 盤面安裝 | 72×72mm | 0-5A/10A/20A/30A/50A/100A/200A/300A/500A/1000A/5A |
| 6L2-V | 交流電壓表 | 盤面安裝 | 72×72mm | 0-250V/450V/500V |
| 42L6-A | 交流電流表 | 盤面安裝 | 120×120mm | 0-5A-1000A/5A |
| 42L6-V | 交流電壓表 | 盤面安裝 | 120×120mm | 0-250V/450V |
| 85L1-A/V | 交流電流 / 電壓表 | 盤面安裝 | 48×48mm | 多種標準量程 |
基礎數顯儀表
邦華電氣基礎數顯儀表以 PZ 系列為核心,包括 PZ42-AI/AV、PZ48-AI/AV、PZ72-AI/AV/AI3/AV3、PZ80-AI/AV/AI3/AV3、PZ96-AI/AV/AI3/AV3 等型號,采用 LED 或 LCD 數字顯示,替代傳統指針式儀表,提供更清晰準確的讀數。該系列儀表功能簡捷、體積小巧、操作簡單,覆蓋 42×42mm 至 96×96mm 多種標準盤面尺寸,適用于各種行業的配電系統基礎監測,部分型號支持 Modbus RS485 通訊、變送輸出和數字量輸入輸出功能。
| 型號 | 類型 | 安裝方式 | 尺寸 | 測量功能 |
| PZ42-AI、PZ42-AV | 單相電壓 / 電流表 | 盤面安裝 | 42×42mm | 單相電壓或電流 |
| PZ48-AI、PZ48-AV | 單相電壓 / 電流表 | 盤面安裝 | 48×48mm | 單相電壓或電流 |
| PZ72-AI、PZ72-AV | 單相電壓 / 電流表 | 盤面安裝 | 72×72mm | 單相電壓或電流 |
| PZ72-AI3、PZ72-AV3 | 三相電壓 / 電流表 | 盤面安裝 | 72×72mm | 三相電壓或電流 |
| PZ80-AI、PZ80-AV | 單相電壓 / 電流表 | 盤面安裝 | 80×80mm | 單相電壓或電流 |
| PZ80-AI3、PZ80-AV3 | 三相電壓 / 電流表 | 盤面安裝 | 80×80mm | 三相電壓或電流 |
| PZ96-AI、PZ96-AV | 單相電壓 / 電流表 | 盤面安裝 | 96×96mm | 單相電壓或電流 |
| PZ96-AI3、PZ96-AV3 | 三相電壓 / 電流表 | 盤面安裝 | 96×96mm | 三相電壓或電流 |
多功能電力儀表
邦華電氣多功能電力儀表以 ACR 系列為核心,包括基礎型 ACR10E、ACR120E、ACR220E、ACR320E、ACR420E,增強型 ACR10EL、ACR220EL、ACR320EL、ACR420EL,以及專業諧波表 ACR230ELH,提供從基礎到高級的全電量測量和電能管理功能。這些儀表能夠實時監測電壓、電流、功率、功率因數、頻率、電能等參數,并支持諧波分析、需量計算、數據記錄和多種通訊協議,廣泛應用于工業、商業及基礎設施領域的能效管理和電力系統監控。
| 型號 | 安裝方式 | 精度等級 | 諧波分析 | 主要功能 |
| ACR10E | 盤面安裝 | 1 級 | 無 | 全電量測量、電能累計 |
| ACR120E | 盤面安裝 | 1 級 | 15 次 | 全電量測量、需量、THD |
| ACR220E | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、數據記錄、報警 |
| ACR320E | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量、多費率、事件記錄 |
| ACR420E | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量、擴展 I/O、SOE 記錄 |
| ACR10EL | 盤面安裝 | 1 級 | 15 次 | 全電量測量、液晶顯示、電能累計 |
| ACR220EL | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量、液晶顯示、多費率 |
| ACR320EL | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量、液晶顯示、電能質量分析 |
| ACR420EL | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量、液晶顯示、高級功能 |
| ACR230ELH | 盤面安裝 | 0.5 級 | 63 次 | 專業諧波分析、波形捕捉、電能質量評估 |
多功能電能表
邦華電氣多功能電能表主要包括 DTSD1352、DTSD1352-C、DSSD1352、DTSD1352-F 等型號,支持三相四線和三相三線制測量,具備高精度電能計量和全電量監測功能。部分型號帶有諧波分析能力,支持多費率分時計費、數據凍結和遠程通訊,適用于工業企業、商業建筑和公共設施的電能計量與成本核算。
| 型號 | 安裝方式 | 電流規格 | 精度等級 | 主要功能 |
| DTSD1352 | 盤面 / 導軌安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、有功 / 無功電能計量 |
| DTSD1352-C | 盤面 / 導軌安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、多費率分時計費 |
| DSSD1352 | 盤面 / 導軌安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相三線全電量測量、有功 / 無功電能計量 |
| DTSD1352-F | 盤面 / 導軌安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、2~31 次諧波分析 |
導軌式電能表
邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計,極大節省安裝空間和成本,主要包括 ADL100-E、ADL200(單相)、ADL300-E(三相)、ADL400 以及 DTSD1352-CT 等型號。提供從基礎電能計量到高級多功能測量的完整解決方案,支持直接連接或 CT 連接,適用于分戶計量、能耗分項計量和成本分攤等應用場景。
| 型號 | 相數 | 電流規格 | 精度等級 | 主要功能 |
| ADL100-E | 單相 | 直連 10 (60) A | 1 級 | 單相有功電能計量、脈沖輸出 |
| ADL200 | 單相 | 直連 10 (80) A | 1 級 / 0.5S 級 | 單相全電量測量、雙回路計量 |
| ADL300-E | 三相 | 直連 10 (80) A | 1 級 | 三相有功電能計量、脈沖輸出 |
| ADL400 | 三相 | 直連 10 (100) A | 0.5S 級 | 三相全電量測量、多費率、四象限電能 |
| DTSD1352-CT | 三相 | CT 連接 1.5 (6) A | 0.5S 級 | 三相全電量測量、CT 接入、遠程抄表 |

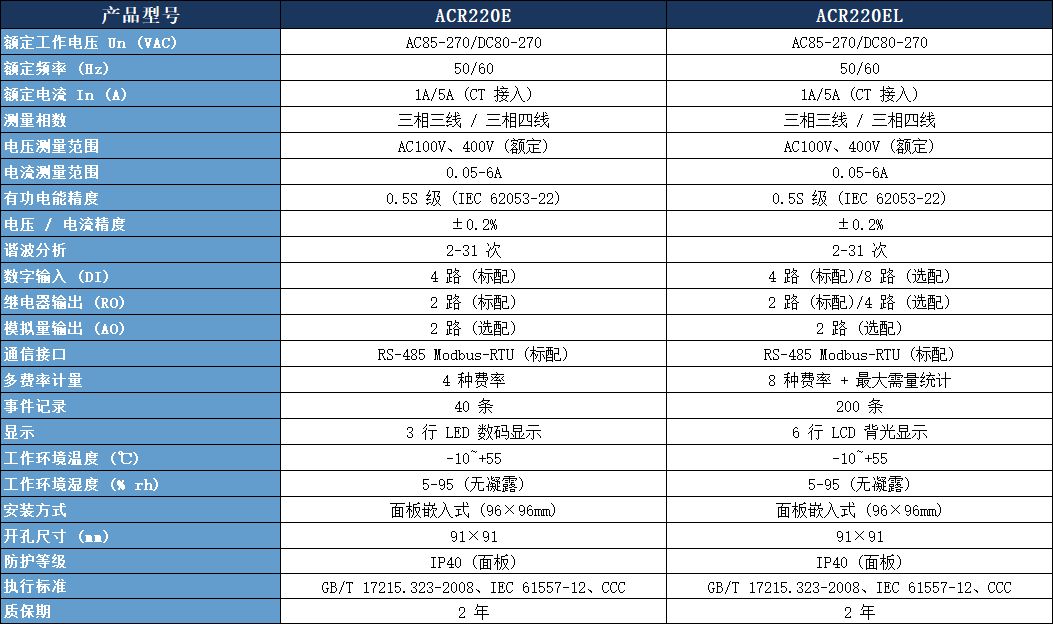

ACR220E 與 ACR220EL 技術參數對比表:

ACR220E 核心功能與技術優勢:
0.5S 級高精度電能計量:采用 24 位高精度 ADC 采樣芯片,電壓電流測量精度達 ±0.5%,有功電能計量精度達 0.5S 級 (IEC 62053-22),幫您準確計量電能消耗,避免電費糾紛。
全電參量實時監測:可同時測量三相電壓、電流、有功 / 無功 / 視在功率、功率因數、頻率、四象限電能等 200 余項電參量,幫您全面掌握配電系統運行狀態。
2-31 次諧波分析:支持 2-31 次諧波測量與總諧波畸變率 (THD) 計算,幫您及時發現電能質量問題,保護敏感用電設備。
豐富的 I/O 擴展功能:標配 4 路數字輸入和 2 路繼電器輸出,可實現開關狀態監測和遠程控制功能,幫您實現配電系統的自動化管理。
標準 RS-485 通信接口:標配 RS-485 通信接口,支持 MODBUS-RTU 通信規約,可無縫對接各類能源管理系統、SCADA 系統和樓宇自控系統。
工業級寬溫設計:工作溫度范圍 - 25℃~+70℃,適應各種惡劣工業環境,抗干擾能力強,確保長期穩定運行。
靈活的安裝方式:采用標準 96×96mm 面板嵌入式設計,開孔尺寸 91×91mm,安裝方便,可直接替換傳統指針式儀表。
ACR220E 與 ACR220EL 選型指南:
很多客戶會問ACR220EL 多功能表和 ACR220E 有什么區別。通過上表可以清晰看到:
ACR220E:適合基礎電力監控需求,性價比高,滿足大多數工業和商業應用
ACR220EL:在 ACR220E 基礎上,增加了更高次諧波分析 (2-63 次)、更多 I/O 接口、模擬量輸出、8 種費率和最大需量統計等功能,適合對電能質量和功能要求更高的應用場景
典型應用場景:
工業制造:用于工廠車間配電系統監控,實時監測電機、變頻器、空壓機等設備的運行狀態,幫您降低能耗,提高生產效率
商業建筑:用于寫字樓、商場、酒店等場所的電能分項計量,實現租戶電費獨立核算,幫您提高物業管理效率
市政工程:用于路燈、交通信號燈、污水處理廠等市政設施的電力監控,保障公共設施可靠運行
數據中心:用于服務器機房配電系統監測,確保電力供應穩定,防止因電力故障導致數據丟失
醫院學校:用于醫院、學校等公共建筑的電力監控,保障重要場所的電力安全

訂貨范例:
型號:ACR220E
技術要求:三相四線,AC 380V,5A CT 接入,0.5S 級精度,RS-485 通信,4 路開關量輸入,2 路繼電器輸出
輔助電源:AC/DC 85V~265V
型號:ACR220EL
技術要求:三相四線,AC 380V,5A CT 接入,0.5S 級精度,RS-485 通信,8 路開關量輸入,4 路繼電器輸出,2 路 4-20mA 模擬量輸出
輔助電源:AC/DC 85V~265V
常見疑問解答:
問:ACR220E 多功能電力儀表支持哪些通信協議?
答:標配支持 MODBUS-RTU 通信規約,可根據客戶需求定制其他協議。
問:ACR220E 的開孔尺寸是多少?
答:ACR220E 系列的開孔尺寸為 91×91mm,適配標準 96×96mm 面板安裝。
問:儀表可以直接接入大電流嗎?
答:10A 及以下電流可直接接入,超過 10A 需配合電流互感器使用。
問:ACR220EL 多功能表和 ACR220E 有什么區別?
答:ACR220EL 在 ACR220E 的基礎上,增加了更高次諧波分析、更多的 I/O 接口、模擬量輸出、8 種費率和最大需量統計等功能。
問:產品的質保期是多久?
答:所有產品均提供2 年免費質保,終身維護服務。
問:可以提供產品的 3C 認證證書嗎?
答:可以,下單后我們會隨貨提供完整的產品認證證書和技術資料。
問:ACR220E 支持諧波分析嗎?
答:ACR220E 支持 2-31 次諧波分析,如果需要更高次諧波分析,推薦選擇 ACR230ELH 諧波表,支持 2-63 次諧波分析。
問:儀表的工作電源范圍是多少?
答:支持 AC85-265V 和 DC100-300V 寬范圍電源輸入,適應各種供電環境。
邦華電氣專注于電力儀表研發生產 10 余年,擁有完善的質量管理體系和專業的技術服務團隊。我們的 ACR 系列多功能電力儀表以穩定的性能、精準的測量和合理的價格贏得了廣大客戶的信賴。如果您對ACR220E 三相多功能電力儀表感興趣,或者需要了解ACR220EL 多功能表、DTSD1352 導軌式電能表、PZ 系列數顯表等其他產品的詳細信息,歡迎隨時聯系我們的銷售工程師,我們將為您提供專業的解決方案和優質的服務。
