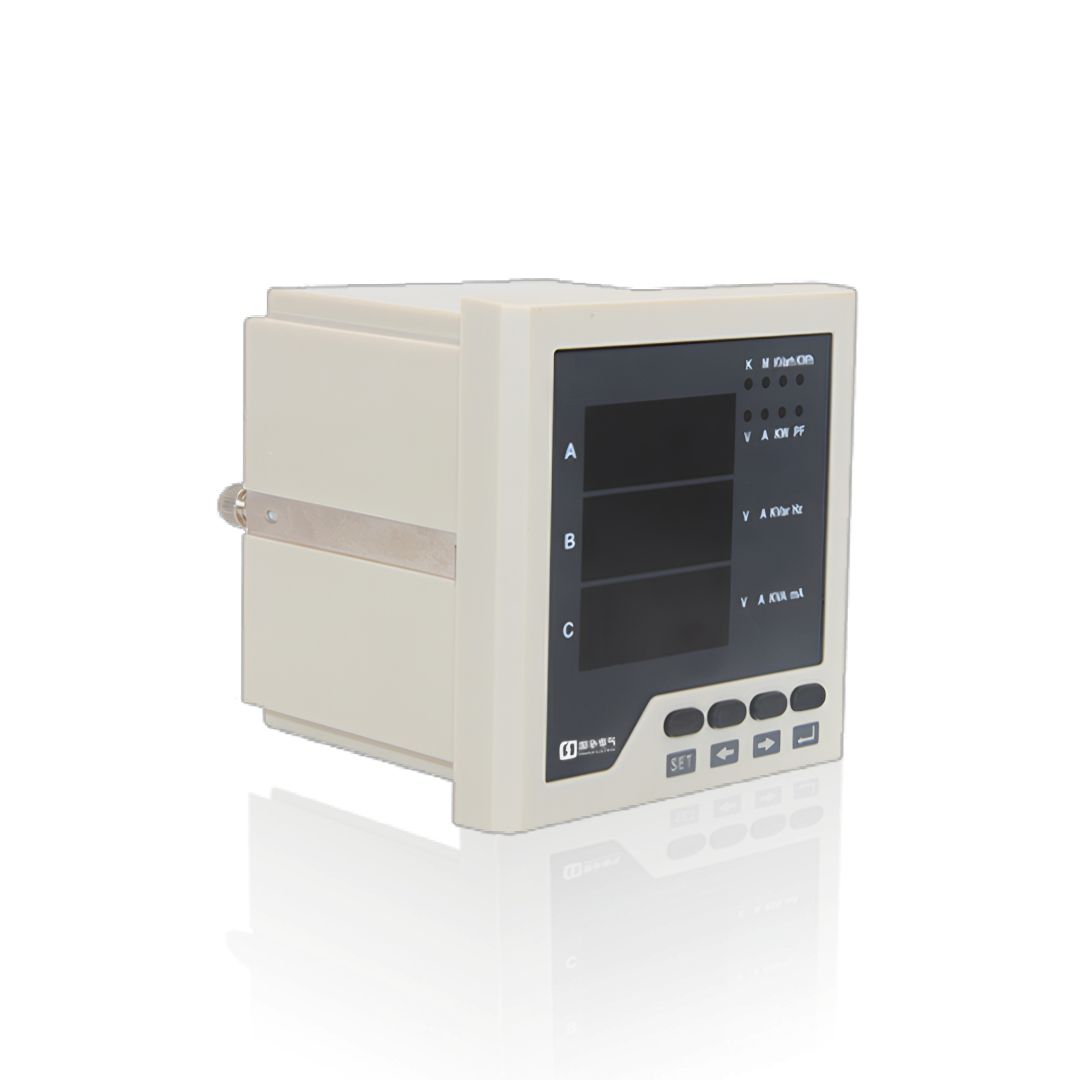

PD194E-9S4三相多功能電力儀表 —— 精準感知每一度電

PD194E-9S4三相多功能電力儀表概述:
PD194E 系列是邦華電氣自主研發的新一代工業級三相多功能電力儀表,專為 0.4kV 低壓配電系統設計,經 PT/CT 接入可擴展至中壓系統。該系列儀表可直接取代傳統的電流表、電壓表、功率表、電能表等多個測量?jī)x表,大幅降低系統成本和安裝復雜度。
其中PD194E-9S4是該系列銷量最高的標準型產品,采用高亮 LED 數碼顯示,適合工業現場強光環境;PD194E-9SY是增強型產品,采用 LCD 背光顯示,支持更多費率和擴展功能。兩款產品均嚴格遵循 GB/T 17215.323-2008、IEC 61557-12 等國家標準,通過了 EMC 電磁兼容測試,能夠在 - 10℃~+55℃的寬溫環境下穩定運行,抗干擾能力強,適用于各種復雜的工業現場環境。邦華電氣承諾全系列產品提供2 年質保,常規型號備有大量現貨,當天即可發貨。
PD194E-9S4三相多功能電力儀表相關產品:
指針式模擬儀表
邦華電氣指針式模擬儀表主要包括國內通用標準型號 6L2-A/V、42L6-A/V、85L1-A/V,精度等級均為 1.5 級,適用于配電系統的本地基本參數監測。盤面安裝型提供 48×48mm、72×72mm 和 120×120mm 三種標準尺寸,采用嵌入式安裝方式,無需復雜接線,直觀顯示電流、電壓等基本電參數,是傳統配電系統中最常用的監測設備。
| 型號 | 類型 | 安裝方式 | 尺寸 | 主要量程 |
| 6L2-A | 交流電流表 | 盤面安裝 | 72×72mm | 0-5A/10A/20A/30A/50A/100A/200A/300A/500A/1000A/5A |
| 6L2-V | 交流電壓表 | 盤面安裝 | 72×72mm | 0-250V/450V/500V |
| 42L6-A | 交流電流表 | 盤面安裝 | 120×120mm | 0-5A-1000A/5A |
| 42L6-V | 交流電壓表 | 盤面安裝 | 120×120mm | 0-250V/450V |
| 85L1-A/V | 交流電流 / 電壓表 | 盤面安裝 | 48×48mm | 多種標準量程 |
基礎數顯儀表
邦華電氣基礎數顯儀表以 PA194 和 PZ194 系列為核心,包括 PA194I-1X1/2X1/3X1/9X1、PA194U-1X1/2X1/3X1/9X1、PZ194U-AX1/AX4,以及對應的三相型號 PA194I-X3、PA194U-X3。采用 LED 或 LCD 數字顯示,替代傳統指針式儀表,提供更清晰準確的讀數,覆蓋 48×48mm 至 96×96mm 全系列標準盤面尺寸,功能簡捷、體積小巧、操作簡單,適用于各種行業的配電系統基礎監測。
| 型號 | 類型 | 安裝方式 | 尺寸 | 測量功能 |
| PA194I-1X1、PA194U-1X1 | 單相電壓 / 電流表 | 盤面安裝 | 48×48mm | 單相電壓或電流 |
| PA194I-2X1、PA194U-2X1 | 單相電壓 / 電流表 | 盤面安裝 | 48×96mm | 單相電壓或電流 |
| PA194I-3X1、PA194U-3X1 | 單相電壓 / 電流表 | 盤面安裝 | 72×72mm | 單相電壓或電流 |
| PA194I-9X1、PA194U-9X1 | 單相電壓 / 電流表 | 盤面安裝 | 96×96mm | 單相電壓或電流 |
| PA194I-1X3、PA194U-1X3 | 三相電壓 / 電流表 | 盤面安裝 | 48×48mm | 三相電壓或電流 |
| PA194I-3X3、PA194U-3X3 | 三相電壓 / 電流表 | 盤面安裝 | 72×72mm | 三相電壓或電流 |
| PA194I-9X3、PA194U-9X3 | 三相電壓 / 電流表 | 盤面安裝 | 96×96mm | 三相電壓或電流 |
| PZ194U-AX1 | 單相電壓表 | 盤面安裝 | 多種尺寸 | 單相電壓測量 |
| PZ194U-AX4 | 三相電壓表 | 盤面安裝 | 多種尺寸 | 三相電壓測量 |
多功能電力儀表
邦華電氣多功能電力儀表以 PD194E 和 PD194Z 系列為核心,包括基礎型 PD194E-2S4/3S4/7S4/9S4,增強型 PD194Z-2S4/3S4/7S4/9S4,以及液晶顯示型 PD194E-2SY/3SY/7SY/9SY。提供從基礎到高級的全電量測量和電能管理功能,能夠?qū)崟r(shí)監測電壓、電流、功率、功率因數、頻率、電能等參數,并支持諧波分析、需量計算、數據記錄和多種通訊協議,廣泛應用于工業、商業及基礎設施領域的能效管理和電力系統監控。
| 型號 | 安裝方式 | 精度等級 | 諧波分析 | 主要功能 |
| PD194E-2S4 | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、需量、電能、THD |
| PD194E-3S4 | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、數據記錄、報警 |
| PD194E-7S4 | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、多費率、事件記錄 |
| PD194E-9S4 | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、擴展 I/O、SOE 記錄 |
| PD194Z-2S4 | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量、電能質量分析 |
| PD194Z-3S4 | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量、多費率、分時計費 |
| PD194Z-7S4 | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量、數據記錄、報警 |
| PD194Z-9S4 | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量、高級功能、系統集成 |
| PD194E-2SY | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、液晶顯示、電能累計 |
| PD194E-3SY | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、液晶顯示、多費率 |
| PD194E-7SY | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、液晶顯示、事件記錄 |
| PD194E-9SY | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、液晶顯示、擴展 I/O |
專業諧波分析儀表
邦華電氣專業諧波分析儀表主要包括 PD194H-2S1/7S1/9S1 和 PD194Z-7HY/9HY 系列,專門針對電能質量監測需求設計。這些儀表能夠精確測量 2~63 次諧波含量、諧波畸變率及間諧波,支持波形捕捉和電能質量事件記錄,適用于對電能質量要求較高的工業企業、數據中心和醫療設施等場所。
| 型號 | 安裝方式 | 精度等級 | 諧波分析 | 主要功能 |
| PD194H-2S1 | 盤面安裝 | 0.5 級 | 31 次 | 諧波測量、THD 分析、電能累計 |
| PD194H-7S1 | 盤面安裝 | 0.5 級 | 31 次 | 諧波測量、電能質量評估、報警 |
| PD194H-9S1 | 盤面安裝 | 0.5 級 | 63 次 | 專業諧波分析、波形捕捉、事件記錄 |
| PD194Z-7HY | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量 + 諧波分析、液晶顯示 |
| PD194Z-9HY | 盤面安裝 | 0.5 級 | 63 次 | 全電量測量 + 高級諧波分析、暫態捕捉 |
導軌式電能表
邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計,極大節省安裝空間和成本,主要包括 DDS1946、DTS1946、DTSD1946、DSSD1946 系列,以及導軌式多功能儀表 PD194E-DL。提供從基礎電能計量到高級多功能測量的完整解決方案,支持直接連接或 CT 連接,部分型號通過 MID 認證,適用于分戶計量、能耗分項計量和成本分?jǐn)偟葢?yīng)用場景。
| 型號 | 相數 | 電流規格 | 精度等級 | 主要功能 |
| DDS1946 | 單相 | 直連 10 (60) A | 1 級 | 單相有功電能計量、脈沖輸出 |
| DTS1946 | 三相 | 直連 10 (80) A | 1 級 | 三相有功電能計量、脈沖輸出 |
| DTSD1946 | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、多費率、四象限電能 |
| DSSD1946 | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相三線全電量測量、多費率、四象限電能 |
| PD194E-DL | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5 級 | 導軌式全電量測量、諧波分析、數據記錄 |

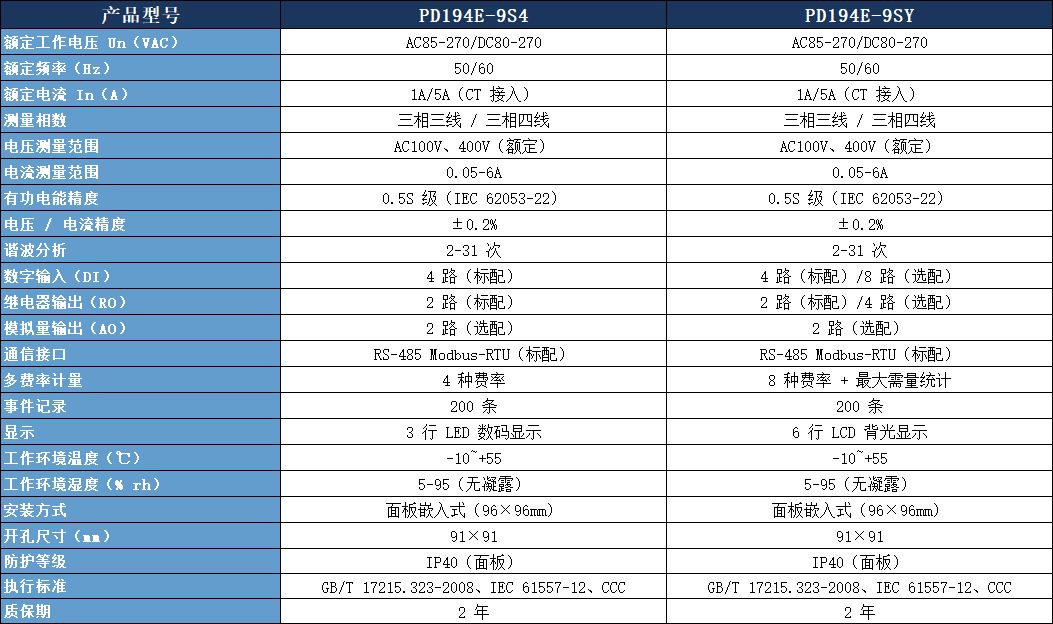

PD194E-9S4 與 PD194E-9SY 詳細參數對比表:

PD194E-9S4多功能電力儀表核心功能與優勢:
工業級高精度測量:采用 24 位 AD 采樣芯片,電壓 / 電流精度 ±0.2%,有功電能 0.5S 級,確保PD194E-9S4 多功能表測量數據準確可靠,可用于企業內部能耗考核與貿易結算
高亮 LED 顯示:3 行高亮 LED 數碼顯示,在工業現場強光環境下清晰可見,可視距離遠
高性價比:功能全面,價格適中,是絕大多數配電監測場景的首選
操作簡單:按鍵布局合理,PD194E-9S4 參數設置直觀易懂,現場調試快速
穩定可靠:經過多年市場驗證,故障率極低,適合長期不間斷運行
兩款產品功能差異對比:
| 功能項 | PD194E-9S4 | PD194E-9SY |
| 顯示方式 | LED 數碼管(強光可見) | LCD 背光(顯示內容豐富) |
| 費率數量 | 4 種 | 8 種 |
| 最大需量統計 | 不支持 | 支持 |
| 最大 DI 數量 | 4 路 | 8 路 |
| 最大 RO 數量 | 2 路 | 4 路 |
| 適用場景 | 工業現場、強光環境、一般監測 | 能源管理、電能質量分析、需要更多擴展功能 |

典型應用場景:
工業配電系統:進線柜、出線柜、電容補償柜、母聯柜的電力監測
能源管理系統:企業能耗統計、分項計量、成本核算、能效分析
商業建筑與寫字樓:公共區域用電監測、租戶分戶計量、智能樓宇控制
數據中心:UPS 電源、精密空調、服務器機柜的電力監控與能耗管理
市政工程:路燈照明、給排水、交通信號系統的電力監測
新能源行業:光伏電站、風力發電、儲能系統、電動汽車充電樁的電能計量
安裝與接線說明:
安裝步驟
在配電柜面板上按照PD194E-9S4 開孔尺寸91×91mm 開孔(兩款產品開孔尺寸完全相同,可互換安裝)
將儀表從面板前方插入開孔
將固定支架插入儀表兩側的安裝槽
擰緊固定支架上的螺絲,將儀表牢固固定在面板上
接線方法
電壓接線:電壓輸入直接并聯到被測電路,注意相序正確,A、B、C 三相分別對應儀表的 Ua、Ub、Uc 端子
電流接線:電流輸入經電流互感器接入,注意互感器的極性(K1 接儀表電流輸入端,K2 接儀表電流輸出端并可靠接地)
電源接線:輔助電源接儀表的 L、N 端子,支持 AC85-270V 和 DC80-270V 寬電壓輸入
通信接線:RS485 通信采用屏蔽雙絞線,A 接 A,B 接 B,屏蔽層單端接地
I/O 接線:數字輸入接干接點信號,繼電器輸出可直接控制接觸器、指示燈等負載
注意事項:接線前請務必?cái)嚅_電源,確保接線正確無誤后再通電;電流互感器二次側嚴禁開路,否則會產生高壓危及人身安全。
PD194E-9S4 參數設置詳細步驟:
PD194E-9S4 參數設置可通過儀表面板的三個按鍵(設置鍵、上鍵、下鍵)完成,具體操作步驟如下:
進入設置模式:長按 "設置" 鍵 3 秒,儀表顯示 "PASS",輸入密碼 "0000"(默認),再次按 "設置" 鍵確認
系統設置:可設置儀表地址、通信波特率、校驗方式、顯示模式等參數
輸入設置:可設置 CT 變比、PT 變比、接線方式(三相三線 / 三相四線)等參數
電能設置:可設置電能底數、多費率時段等參數
報警設置:可設置電壓、電流、功率等參數的越限報警值及報警延時
保存退出:所有參數設置完成后,長按 "設置" 鍵 3 秒保存并退出設置模式
提示:如果您忘記了密碼,可以聯系邦華電氣技術支持獲取萬能密碼。詳細的參數設置說明請參考PD194E-9S4 說明書。
常見疑問解答:
Q1:PD194E-9S4 和 PD194E-9SY 有什么區別?我該怎么選?
A:兩款產品開孔尺寸完全相同,基本測量精度和功能一致。主要區別在于顯示方式和擴展功能:PD194E-9S4 采用 LED 顯示,適合強光環境,價格更低;PD194E-9SY 采用 LCD 顯示,支持 8 種費率和更多 I/O 擴展,適合能源管理系統。如果您只需要基本的電力監測功能,推薦選擇 PD194E-9S4。
Q2:PD194E-9S4 開孔尺寸是多少?可以直接替換其他品牌的 96×96mm 儀表嗎?
A:PD194E-9S4 開孔尺寸為 91×91mm,是行業標準尺寸,可以直接替換絕大多數品牌的 96×96mm 多功能電力儀表,無需重新開孔。
Q3:PD194E-9S4 支持哪些通信協議?
A:標配支持 Modbus-RTU 協議,通信波特率可選 1200/2400/4800/9600bps,可與大多數 PLC、SCADA 系統及能源管理軟件無縫對接。如需其他協議(如 DL/T645、Profibus 等),可定制開發。
Q4:PD194E-9S4 的精度等級是多少?能否用于貿易結算?
A:電壓 / 電流精度為 ±0.2%,有功電能精度為 0.5S 級,符合國家相關標準,可用于企業內部能耗考核與貿易結算。
Q5:你們的交貨期是多久?
A:PD194E-9S4和 PD194E-9SY 我們均備有大量現貨,當天即可發貨;如需定制功能或特殊規格,一般 3-7 個工作日內發貨。
PD194E-9S4 三相多功能電力儀表憑借其卓越的測量精度、穩定可靠的性能和極高的性價比,已經在全國數千個項目中得到了成功應用,贏得了廣大客戶的一致好評。邦華電氣不僅提供優質的產品,還為您提供專業的技術支持和完善的售后服務。如果您有任何關于 PD194E-9S4 多功能表的需求或疑問,歡迎隨時聯系我們,我們將竭誠為您服務。
