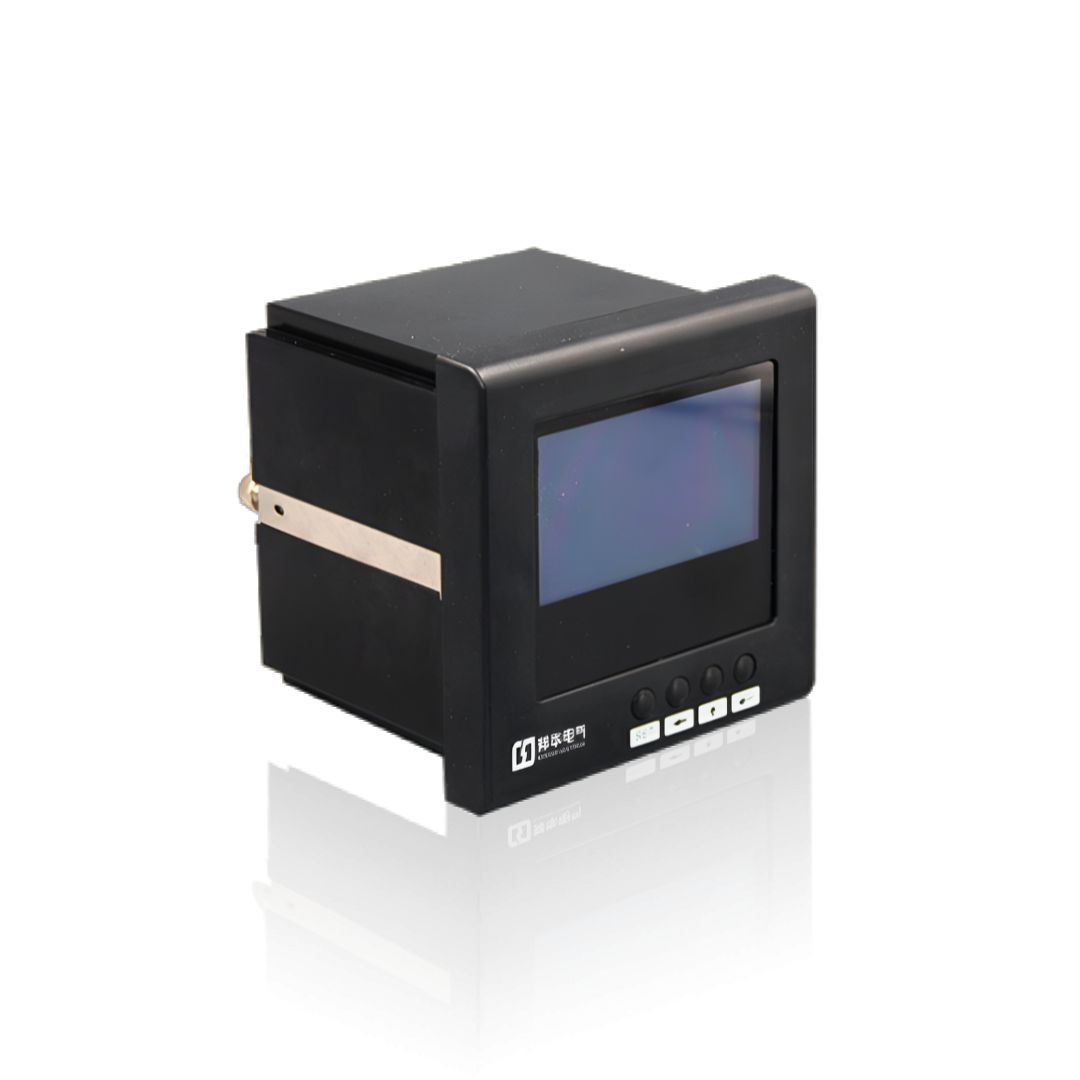

CD194E-2S4三相多功能電力儀表—— 72×72mm 高性價比電力監測解決方案

CD194E-2S4三相多功能電力儀表概述:
邦華電氣 CD194E-2S4 是專為 0.4kV 低壓配電系統設計的經濟型三相多功能電力儀表,采用 72×72mm 標準面板尺寸,開孔尺寸 67×67mm,完美適配絕大多數配電柜的安裝需求。
該產品集全電量測量、雙向電能計量、數據顯示、遠程通信于一體,一臺即可替代傳統的 6L2-A/V、42L6-A/V 等多只指針式儀表,大幅降低您的采購和安裝成本。所有產品嚴格遵循 GB/T 17215.323-2008、IEC 61557-12 等國家標準,通過 CCC 認證,提供 2 年質保期,讓您使用無憂。
CD194E-2S4三相多功能電力儀表相關產品:
指針式模擬儀表
邦華電氣指針式模擬儀表主要包括國內通用標準型號6L2-A/V、42L6-A/V、85L1-A/V、99T1-A/V,精度等級均為 1.5 級,適用于交直流配電系統的本地基本參數監測。盤面安裝型提供 48×48mm、72×72mm 和 120×120mm 三種標準尺寸,采用嵌入式安裝方式,無需復雜接線,直觀顯示電流、電壓等基本電參數。
| 型號 | 類型 | 安裝方式 | 尺寸 | 主要量程 |
| 6L2-A | 交流電流表 | 盤面安裝 | 72×72mm | 0-5A/10A/20A/30A/50A/100A/200A/300A/500A/1000A/2000A/5A |
| 6L2-V | 交流電壓表 | 盤面安裝 | 72×72mm | 0-250V/450V/500V |
| 42L6-A | 交流電流表 | 盤面安裝 | 120×120mm | 0-5A-2000A/5A |
| 42L6-V | 交流電壓表 | 盤面安裝 | 120×120mm | 0-250V/450V/500V |
| 85L1-A/V | 交流電流 / 電壓表 | 盤面安裝 | 48×48mm | 多種標準量程 |
| 99T1-A/V | 交流電流 / 電壓表 | 盤面安裝 | 48×48mm | 多種標準量程 |
基礎數顯儀表
邦華電氣基礎數顯儀表以CD194 系列為核心,包括CD194I-1X1/CD194I-2X1/CD194I-3X1/CD194I-9X1、CD194U-1X1/CD194U-2X1/CD194U-3X1/CD194U-9X1,以及對應的三相型號CD194I-X3、CD194U-X3。采用高亮 LED 或高清 LCD 數字顯示,替代傳統指針式儀表,提供更清晰準確的讀數,覆蓋 48×48mm 至 96×96mm 全系列標準盤面尺寸,功能簡捷、體積小巧、操作簡單。
| 型號 | 類型 | 安裝方式 | 尺寸 | 測量功能 |
| CD194I-1X1、CD194U-1X1 | 單相電壓 / 電流表 | 盤面安裝 | 48×48mm | 單相電壓或電流 |
| CD194I-2X1、CD194U-2X1 | 單相電壓 / 電流表 | 盤面安裝 | 48×96mm | 單相電壓或電流 |
| CD194I-3X1、CD194U-3X1 | 單相電壓 / 電流表 | 盤面安裝 | 72×72mm | 單相電壓或電流 |
| CD194I-9X1、CD194U-9X1 | 單相電壓 / 電流表 | 盤面安裝 | 96×96mm | 單相電壓或電流 |
| CD194I-1X3、CD194U-1X3 | 三相電壓 / 電流表 | 盤面安裝 | 48×48mm | 三相電壓或電流 |
| CD194I-3X3、CD194U-3X3 | 三相電壓 / 電流表 | 盤面安裝 | 72×72mm | 三相電壓或電流 |
| CD194I-9X3、CD194U-9X3 | 三相電壓 / 電流表 | 盤面安裝 | 96×96mm | 三相電壓或電流 |
多功能電力儀表
邦華電氣多功能電力儀表以CD194E 系列為核心,包括基礎型CD194E-2S4/CD194E-3S4/CD194E-9S4和液晶顯示型CD194E-2SY/CD194E-3SY/CD194E-9SY。提供從基礎到高級的全電量測量和電能管理功能,能夠實時監測電壓、電流、功率、功率因數、頻率、電能等參數,并支持諧波分析、需量計算、數據記錄和多種通訊協議。
| 型號 | 安裝方式 | 精度等級 | 諧波分析 | 主要功能 |
| CD194E-2S4 | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、需量、電能、THD |
| CD194E-3S4 | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、數據記錄、報警 |
| CD194E-9S4 | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、擴展 I/O、SOE 記錄 |
| CD194E-2SY | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、液晶顯示、電能累計 |
| CD194E-3SY | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、液晶顯示、多費率 |
| CD194E-9SY | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、液晶顯示、擴展 I/O |
多功能電能表
邦華電氣多功能電能表主要包括傳統感應式DT862、DS862、DD862,以及電子式DTSD607、DSSD607系列,支持單相、三相四線和三相三線制測量,具備高精度電能計量功能。部分電子式型號帶有全電量監測能力,支持多費率分時計費和遠程通訊,適用于工業企業、商業建筑和公共設施的電能計量與成本核算。
| 型號 | 安裝方式 | 電流規格 | 精度等級 | 主要功能 |
| DD862 | 盤面安裝 | 直連 1.5 (6) A 至 30 (100) A | 2 級 | 單相感應式有功電能計量 |
| DT862 | 盤面安裝 | 直連 1.5 (6) A 至 30 (100) A | 2 級 | 三相四線感應式有功電能計量 |
| DS862 | 盤面安裝 | 直連 1.5 (6) A 至 30 (100) A | 2 級 | 三相三線感應式有功電能計量 |
| DTSD607 | 盤面安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、有功 / 無功電能計量、多費率 |
| DSSD607 | 盤面安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相三線全電量測量、有功 / 無功電能計量、多費率 |
導軌式電能表
邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計,極大節省安裝空間和成本,主要包括DDSU607、DTSD607-DL、DSSD607-DL系列。提供從基礎電能計量到高級多功能測量的完整解決方案,支持直接連接或 CT 連接,適用于分戶計量、能耗分項計量和成本分攤等應用場景。
| 型號 | 相數 | 電流規格 | 精度等級 | 主要功能 |
| DDSU607 | 單相 | 直連 10 (60) A | 1 級 | 單相有功電能計量、脈沖輸出 |
| DTSD607-DL | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、多費率、四象限電能 |
| DSSD607-DL | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相三線全電量測量、多費率、四象限電能 |

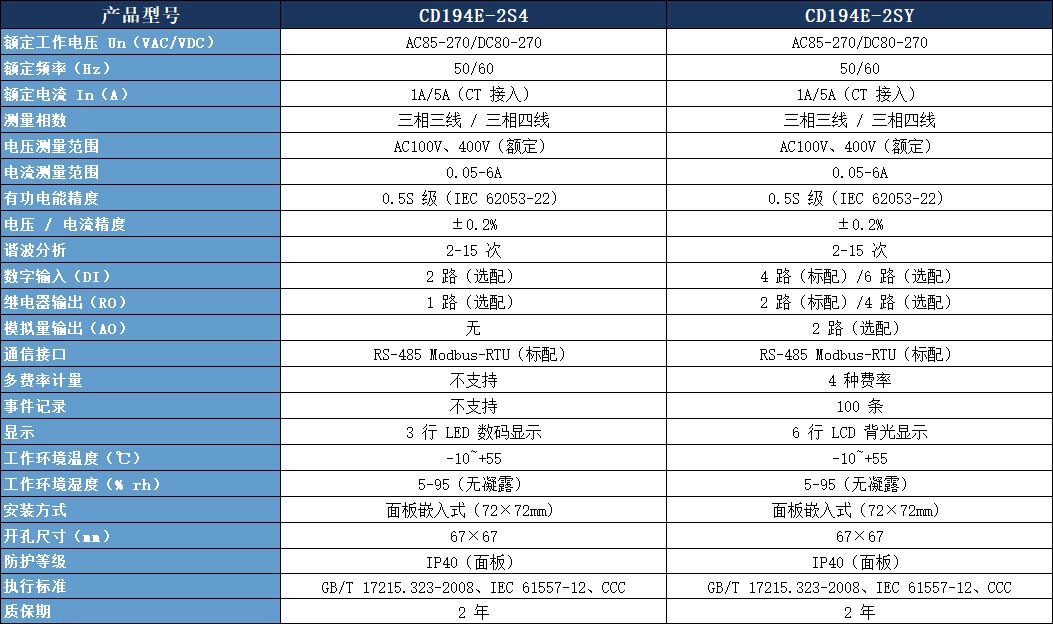

CD194E-2S4 與 CD194E-2SY 詳細參數對比表:

CD194E-2S4 核心功能與優勢:
1. 0.5S 級高精度測量,數據準確可靠
采用先進的 24 位 AD 采樣芯片,電壓 / 電流精度高達 ±0.2%,有功電能精度達到 0.5S 級,完全滿足企業內部能耗考核和一般貿易結算需求。可任意設置 PT/CT 變比,適配不同電壓和電流等級的測量場景。
2. 全參數采集,一機多用
一臺 CD194E-2S4 即可同時測量三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、頻率、有功電能、無功電能等所有常用電力參數,真正實現 "一塊表搞定一個回路"。
3. 雙向四象限電能計量
支持正向 / 反向有功及四象限無功電能計量,完美適配分布式光伏、儲能等雙向潮流場景,讓您清晰掌握電能的流向和使用情況。
4. 標配 RS485 通信,輕松組網
標配 RS485 通信接口,支持標準 Modbus-RTU 協議,可與大多數 PLC、SCADA 系統及能源管理軟件無縫對接,實現遠程數據采集和集中監控。
5. 工業級設計,穩定耐用
采用工業級元器件和防氧化鍍錫線路板,通過嚴格的 EMC 電磁兼容測試,能夠在 - 10℃~+55℃的寬溫環境和各種惡劣工業現場長期穩定運行。
6. 操作簡單,維護方便
3 行 LED 數碼管顯示,清晰直觀,即使在強光環境下也能輕松讀取數據。按鍵操作簡單易懂,無需專業人員即可完成 CT/PT 變比設置等基本操作。
兩款產品選型指南:
| 選型維度 | 選擇 CD194E-2S4 | 選擇 CD194E-2SY |
| 預算 | 預算有限,追求高性價比 | 預算充足,需要高級功能 |
| 功能需求 | 只需要基礎的電量測量和電能計量 | 需要多費率計量、事件記錄、模擬量輸出 |
| 顯示環境 | 強光照射的工業現場 | 光線較暗或需要顯示更多信息的場合 |
| 擴展需求 | 少量或不需要擴展功能 | 需要較多的 DI/DO 和模擬量輸出 |

典型應用場景:
工業配電系統:出線柜、電容補償柜、電動機控制中心的電力監測
商業建筑與寫字樓:公共區域用電監測、租戶分戶計量
數據中心:UPS 電源、精密空調、服務器機柜的電力監控
市政工程:路燈照明、給排水、交通信號系統的電力監測
新能源行業:光伏逆變器、儲能變流器的電能計量
安裝與接線說明:
安裝方式:嵌入式安裝,將 CD194E-2S4 插入 67×67mm 的標準開孔,用配套的固定支架擰緊即可,無需其他工具。
電壓接線:電壓輸入直接并聯到被測電路,注意相序正確,不要接反。
電流接線:電流輸入經電流互感器接入,K1 接儀表電流輸入端,K2 接儀表電流輸出端并可靠接地。特別提醒:電流互感器二次側嚴禁開路,否則會產生高壓,危及人身和設備安全。
通信接線:RS485 通信采用屏蔽雙絞線,A 接 A,B 接 B,屏蔽層單端接地,通信距離最遠可達 1200 米。
注意事項:接線前請務必斷開電源,確保接線正確無誤后再通電。
常見疑問解答:
Q1:CD194E2S4 參數中的開孔尺寸是多少?
A:CD194E-2S4 的開孔尺寸是 67×67mm,外形尺寸是 72×72mm,是目前配電柜中應用最廣泛的標準尺寸之一。
Q2:CD194E-2S4 的精度等級是多少?能否用于貿易結算?
A:CD194E-2S4 的有功電能精度為 0.5S 級,符合國家相關標準,可用于企業內部能耗考核和一般貿易結算。
Q3:CD194E-2S4 支持哪些通信協議?
A:標配支持 Modbus-RTU 協議,可與絕大多數工業控制系統無縫對接。如需 DL/T645、Profibus 等其他協議,可提供定制開發服務。
Q4:如何修改 CD194E-2S4 的 CT/PT 變比?
A:可以通過儀表面板的三個按鍵直接修改,也可以通過 RS485 通信接口遠程配置。具體操作步驟請參考產品使用說明書,或聯系我們的技術支持人員。
Q5:你們的交貨期是多久?
A:CD194E-2S4 等常規型號我們備有大量現貨,當天即可發貨;定制型號一般 3-7 個工作日內發貨。
Q6:你們的產品質保期是多久?
A:邦華電氣所有電力儀表產品均提供2 年質保期,質保期內非人為損壞免費維修或更換。
CD194E-2S4 作為 72×72mm 尺寸的主力型號,憑借其卓越的性能、穩定的質量和極高的性價比,已經成為眾多客戶的首選產品。它不僅能夠滿足您的基本電力監測需求,還能為您的能源管理系統提供準確可靠的數據支持。
邦華電氣同時提供 CD194I/U 系列數顯儀表、DTSD607 系列電能表、導軌式儀表以及各種指針式儀表,一站式滿足您的所有電力監測需求。我們擁有專業的技術團隊,能夠為您提供從選型、設計到安裝、調試的全程服務。如果您有任何需求或疑問,歡迎隨時聯系我們。
