PD666-2S4三相多功能電力儀表—— 72 型高性價比全電量監測儀表

PD666-2S4三相多功能電力儀表概述:

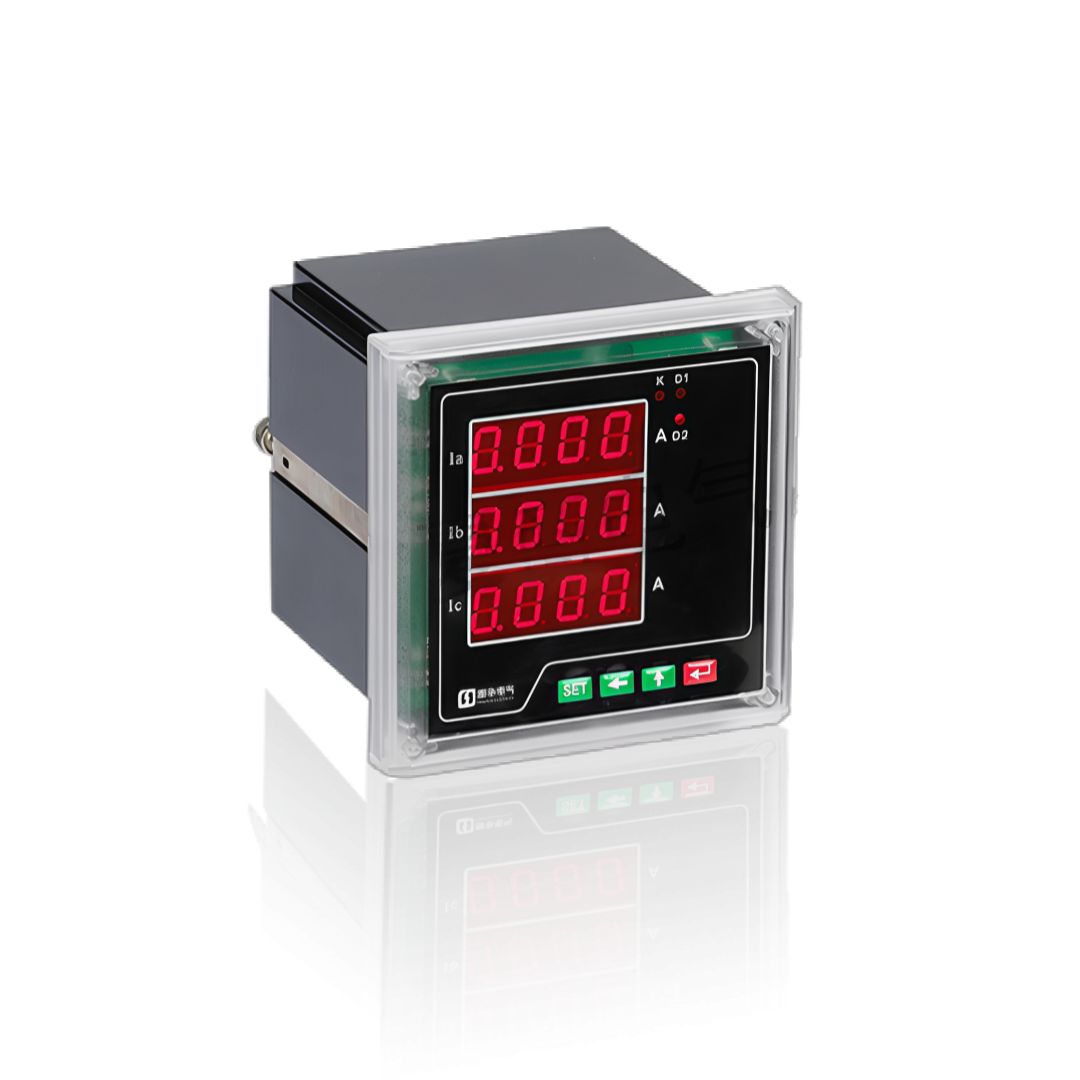

PD666-2S4 是邦華電氣專為 0.4kV 低壓配電系統設計的新一代智能電力監測儀表,經 PT/CT 接入可擴展至 10kV 及以上中壓系統。該儀表集全電量測量、雙向電能計量、諧波分析、數據顯示和遠程通信于一體,采用 72×72mm 標準面板尺寸,可直接替代傳統指針式儀表和多個單功能數顯儀表,大幅降低配電柜空間占用和采購成本。
所有產品嚴格遵循 GB/T 17215.323-2008、IEC 61557-12 等國家標準,通過 EMC 電磁兼容三級測試,能夠在 - 10℃~+55℃的寬溫環境下穩定運行,抗干擾能力強,適用于各種復雜的工業現場環境。
PD666-2S4三相多功能電力儀表相關產品:
指針式模擬儀表
邦華電氣指針式模擬儀表主要包括國內通用標準型號 6L2-A (0-5A-2000A/5A)、6L2-V (0-250V/450V)、42L6-A/V、85L1-A/V、99T1-A/V,精度等級均為 1.5 級,適用于交直流配電系統的本地基本參數監測。盤面安裝型提供 48×48mm、72×72mm 和 120×120mm 三種標準尺寸,采用嵌入式安裝方式,無需復雜接線,直觀顯示電流、電壓等基本電參數。
| 型號 | 類型 | 安裝方式 | 尺寸 | 主要量程 |
| 6L2-A | 交流電流表 | 盤面安裝 | 72×72mm | 0-5A/10A/20A/30A/50A/100A/200A/300A/500A/1000A/2000A/5A |
| 6L2-V | 交流電壓表 | 盤面安裝 | 72×72mm | 0-250V/450V |
| 42L6-A | 交流電流表 | 盤面安裝 | 120×120mm | 0-5A-2000A/5A |
| 42L6-V | 交流電壓表 | 盤面安裝 | 120×120mm | 0-250V/450V/500V |
| 85L1-A/V | 交流電流 / 電壓表 | 盤面安裝 | 48×48mm | 多種標準量程 |
| 99T1-A/V | 交流電流 / 電壓表 | 盤面安裝 | 48×48mm | 多種標準量程 |
基礎數顯儀表
邦華電氣基礎數顯儀表以 CD194 系列為核心,包括 CD194I-1X1/2X1/3X1/9X1、CD194U-1X1/2X1/3X1/9X1,以及對應的三相型號 CD194I-X3、CD194U-X3。采用高亮 LED 或高清 LCD 數字顯示,替代傳統指針式儀表,提供更清晰準確的讀數,覆蓋 48×48mm 至 96×96mm 全系列標準盤面尺寸,功能簡捷、體積小巧、操作簡單。
| 型號 | 類型 | 安裝方式 | 尺寸 | 測量功能 |
| CD194I-1X1、CD194U-1X1 | 單相電壓 / 電流表 | 盤面安裝 | 48×48mm | 單相電壓或電流 |
| CD194I-2X1、CD194U-2X1 | 單相電壓 / 電流表 | 盤面安裝 | 48×96mm | 單相電壓或電流 |
| CD194I-3X1、CD194U-3X1 | 單相電壓 / 電流表 | 盤面安裝 | 72×72mm | 單相電壓或電流 |
| CD194I-9X1、CD194U-9X1 | 單相電壓 / 電流表 | 盤面安裝 | 96×96mm | 單相電壓或電流 |
| CD194I-1X3、CD194U-1X3 | 三相電壓 / 電流表 | 盤面安裝 | 48×48mm | 三相電壓或電流 |
| CD194I-3X3、CD194U-3X3 | 三相電壓 / 電流表 | 盤面安裝 | 72×72mm | 三相電壓或電流 |
| CD194I-9X3、CD194U-9X3 | 三相電壓 / 電流表 | 盤面安裝 | 96×96mm | 三相電壓或電流 |
多功能電力儀表
邦華電氣多功能電力儀表以 PD666 系列為核心,包括基礎型 PD666-2S4/3S4/9S4,液晶顯示型 PD666-2SY/3SY/9SY,以及增強型 PD666-2S7/3S7/9S7。提供從基礎到高級的全電量測量和電能管理功能,能夠實時監測電壓、電流、功率、功率因數、頻率、電能等參數,并支持諧波分析、需量計算、數據記錄和多種通訊協議。
| 型號 | 安裝方式 | 精度等級 | 諧波分析 | 主要功能 |
| PD666-2S4 | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、需量、電能、THD |
| PD666-3S4 | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、數據記錄、報警 |
| PD666-9S4 | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、擴展 I/O、SOE 記錄 |
| PD666-2SY | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、液晶顯示、電能累計 |
| PD666-3SY | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、液晶顯示、多費率 |
| PD666-9SY | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、液晶顯示、擴展 I/O |
| PD666-2S7 | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量 + 模擬量輸出 |
| PD666-3S7 | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量 + 模擬量輸出 + 報警 |
| PD666-9S7 | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量 + 多路模擬量輸出 + 高級功能 |
多功能電能表
邦華電氣多功能電能表主要包括電子式 DTSD666、DSSD666,以及傳統感應式 DT862-4、DS862-4 系列,支持三相四線和三相三線制測量,具備高精度電能計量功能。部分電子式型號帶有全電量監測和諧波分析能力,支持多費率分時計費,適用于工業企業、商業建筑和公共設施的電能計量與成本核算。
| 型號 | 安裝方式 | 電流規格 | 精度等級 | 主要功能 |
| DT862-4 | 盤面安裝 | 直連 1.5 (6) A 至 30 (100) A | 2 級 | 三相四線感應式有功電能計量 |
| DS862-4 | 盤面安裝 | 直連 1.5 (6) A 至 30 (100) A | 2 級 | 三相三線感應式有功電能計量 |
| DTSD666 | 盤面安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、有功 / 無功電能計量 |
| DSSD666 | 盤面安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相三線全電量測量、有功 / 無功電能計量 |
導軌式電能表
邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計,極大節省安裝空間和成本,主要包括 DTSD666-DL、DSSD666-DL 系列。提供高精度全電量測量和電能計量功能,支持直接連接或 CT 連接,適用于分戶計量、能耗分項計量和成本分攤等應用場景。
| 型號 | 相數 | 電流規格 | 精度等級 | 主要功能 |
| DTSD666-DL | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、多費率、四象限電能 |
| DSSD666-DL | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相三線全電量測量、多費率、四象限電能 |

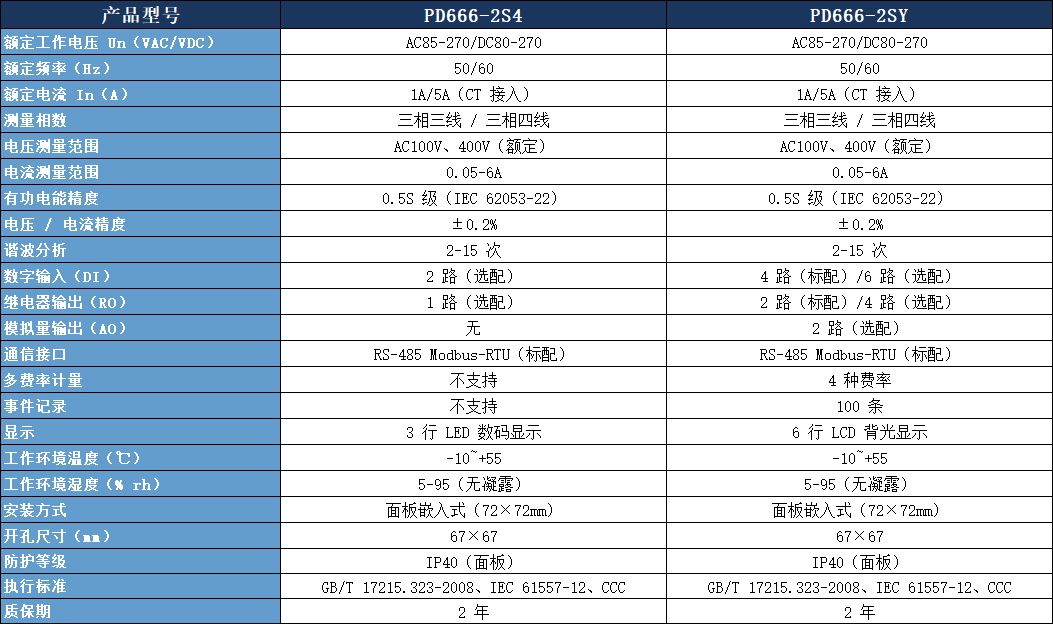

PD666-2S4 與 PD666-2SY 參數對比表:

核心功能與優勢:
工業級高精度測量:采用 24 位 AD 采樣芯片,電壓 / 電流精度 ±0.2%,有功電能精度 0.5S 級,滿足企業內部能耗考核和成本核算需求
全參數一體化采集:一臺儀表同時測量三相電壓、三相電流、有功 / 無功 / 視在功率、功率因數、頻率、相角等所有常用電力參數,替代多個傳統儀表
雙向四象限電能計量:支持正向 / 反向有功及四象限無功電能計量,完美適配分布式光伏、儲能系統等雙向潮流應用場景
標準通信接口:標配 RS485 通信接口,支持 Modbus-RTU 協議,可與大多數 PLC、SCADA 系統及能源管理軟件無縫對接
72 型標準尺寸:72×72mm 標準面板尺寸,開孔尺寸 67×67mm,可直接替換市場上絕大多數同尺寸儀表,改造升級無需重新開孔
高亮度 LED 顯示:采用高亮度紅色 LED 數碼管,即使在強光環境下也能清晰讀數,可視距離遠
寬電壓電源設計:支持 AC85-270V/DC80-270V 寬范圍電源輸入,適應電網電壓波動大的工業現場環境
高可靠性設計:采用工業級元器件,通過嚴格的電磁兼容測試,抗干擾能力強,能夠在惡劣環境下長期穩定
選型建議:PD666-2S4 vs PD666-2SY
| 選擇 PD666-2S4 | 選擇 PD666-2SY |
| 預算有限,追求高性價比 | 需要顯示更多信息,如諧波柱狀圖 |
| 只需要基本的全電量測量和電能計量 | 需要事件記錄和多費率計量功能 |
| 安裝環境光線充足,LED 顯示更清晰 | 安裝環境光線較暗,需要背光顯示 |
| 不需要或只需要少量擴展功能 | 需要多路開關量輸入和繼電器輸出 |
| 一般負荷監測、出線柜、電容補償柜 | 能源管理系統、電能質量監測 |

典型應用場景:
工業配電系統:出線柜、電容補償柜、電動機控制中心的電力參數監測
商業建筑與寫字樓:樓層配電箱、公共區域用電監測
數據中心:列頭柜、服務器機柜的電力監控
市政工程:路燈照明、給排水系統的電力監測
新能源行業:光伏逆變器、儲能系統的電能計量
智能樓宇:樓宇自動化系統的電力監測節點
安裝與接線說明:
安裝方式:采用面板嵌入式安裝,將儀表插入預先開好的 67×67mm 孔中,用配套的固定支架從背面擰緊即可
電壓接線:電壓輸入直接并聯到被測電路,注意相序正確,嚴禁短路
電流接線:電流輸入經電流互感器接入,注意互感器的極性(K1 接儀表電流輸入端,K2 接儀表電流輸出端并可靠接地),電流互感器二次側嚴禁開路
通信接線:RS485 通信采用屏蔽雙絞線,A 接 A,B 接 B,屏蔽層單端接地,通信距離最遠可達 1200 米
電源接線:電源接儀表的 L 和 N 端子,注意電源電壓范圍,嚴禁超壓使用
注意事項:接線前請務必斷開電源,確保接線正確無誤后再通電;通電前請檢查 CT 二次側是否已可靠接地
常見疑問解答:
Q1:PD666 是什么意思?
A:PD666 是電力儀表的型號命名代碼,其中 "PD" 代表多功能電力儀表,"666" 是產品系列代號。邦華電氣的 PD666 系列是專門針對低壓配電系統設計的智能電力監測儀表,廣泛應用于工業、商業、市政等各個領域。
Q2:PD666-2S4 參數是多少?
A:PD666-2S4 的主要參數包括:工作電壓 AC85-270V/DC80-270V,額定電流 1A/5A,電壓 / 電流精度 ±0.2%,有功電能精度 0.5S 級,支持 2-15 次諧波分析,標配 RS485 Modbus-RTU 通信接口,外形尺寸 72×72mm,開孔尺寸 67×67mm。詳細參數請參考本文中的詳細技術參數表。
Q3:PD666-2S4 接線圖在哪里可以找到?
A:您可以聯系邦華電氣的客服人員獲取 PD666-2S4 的詳細接線圖和電子版使用說明書。我們也會在發貨時隨產品附帶紙質版的安裝使用手冊,里面包含了完整的接線示意圖和操作說明。
Q4:PD666-2S4 可以直接替代 6L2 指針表嗎?
A:是的,PD666-2S4 采用 72×72mm 標準尺寸,開孔尺寸 67×67mm,與傳統 6L2 指針表的安裝尺寸完全一致,可以直接替換,無需重新開孔。
Q5:PD666-2S4 的交貨期是多久?
A:PD666-2S4 是我們的常規主力型號,備有大量現貨,當天即可發貨;如需定制特殊參數或功能,一般 3-7 個工作日內發貨。
Q6:你們的質保期是多久?
A:邦華電氣為 PD666-2S4 及所有 PD666 系列產品提供2 年質保期,質保期內如出現非人為損壞的質量問題,我們將免費為您維修或更換。
PD666-2S4 三相多功能電力儀表憑借其小巧的尺寸、全面的功能、卓越的性能和極高的性價比,已經成為低壓配電系統中最受歡迎的電力監測儀表之一。邦華電氣不僅提供優質的產品,還為您提供專業的技術支持和完善的售后服務。如果您有任何關于 PD666-2S4 的需求或疑問,歡迎隨時聯系我們,我們將竭誠為您服務。
