PMAC720 三相多功能電力儀表—— 邦華電氣配電數字化核心解決方案

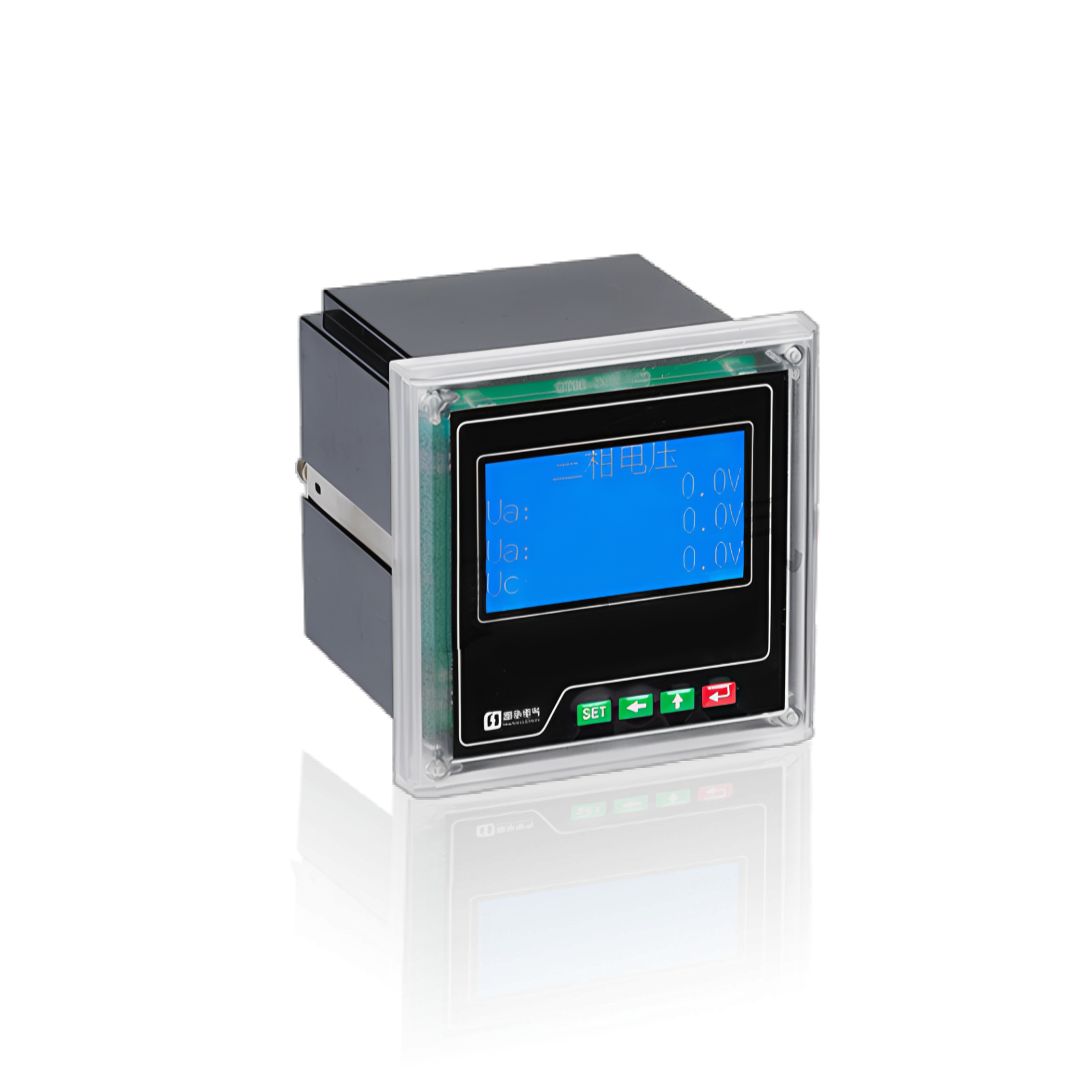

PMAC720 三相多功能電力儀表概述:
邦華電氣 PMAC720 系列電力儀表是專為現代智能配電系統設計的高精度測量與監控設備,以PMAC720 多功能表為核心旗艦,集成了全電量測量、雙向電能計量、諧波分析、開關量監測、繼電器控制與數據通信等多種功能。您無需復雜的系統集成,即可實現對配電回路的全面監測與遠程管控,有效提升用電效率、降低運維成本、保障供電安全。
我們的 PMAC 系列產品覆蓋從基礎單參數顯示到高級電能質量分析的全需求層級,所有型號均經過嚴格的電磁兼容測試與高低溫老化試驗,在 - 25℃~+70℃的寬溫環境下仍能穩定運行,確保在各類復雜工業環境中可靠工作。
PMAC720 三相多功能電力儀表相關產品系列產品型號:
指針式模擬儀表
邦華電氣指針式模擬儀表主要包括國內通用標準型號6L2-A/V、42L6-A/V、85L1-A/V、99T1-A/V,精度等級均為 1.5 級,適用于交直流配電系統的本地基本參數監測。盤面安裝型提供 48×48mm、72×72mm 和 120×120mm 三種標準尺寸,采用嵌入式安裝方式,無需復雜接線,直觀顯示電流、電壓等基本電參數。
| 型號 | 類型 | 安裝方式 | 尺寸 | 主要量程 |
| 6L2-A | 交流電流表 | 盤面安裝 | 72×72mm | 0-5A/10A/20A/30A/50A/100A/200A/300A/500A/1000A/2000A/5A |
| 6L2-V | 交流電壓表 | 盤面安裝 | 72×72mm | 0-250V/450V/500V |
| 42L6-A | 交流電流表 | 盤面安裝 | 120×120mm | 0-5A-2000A/5A |
| 42L6-V | 交流電壓表 | 盤面安裝 | 120×120mm | 0-250V/450V/500V |
| 85L1-A/V | 交流電流 / 電壓表 | 盤面安裝 | 48×48mm | 多種標準量程 |
| 99T1-A/V | 交流電流 / 電壓表 | 盤面安裝 | 48×48mm | 多種標準量程 |
基礎數顯儀表
邦華電氣基礎數顯儀表以PMAC600 系列為核心,包括PMAC600A、PMAC600U、PMAC600I3、PMAC600U3,覆蓋 48×48mm 至 96×96mm 全系列標準盤面尺寸。采用高亮 LED 或高清 LCD 數字顯示,替代傳統指針式儀表,提供更清晰準確的讀數,功能簡捷、體積小巧、操作簡單,適用于各種行業的配電系統基礎監測。
| 型號 | 類型 | 安裝方式 | 尺寸 | 測量功能 |
| PMAC600A-1X1 | 單相電流表 | 盤面安裝 | 48×48mm | 單相電流 |
| PMAC600U-1X1 | 單相電壓表 | 盤面安裝 | 48×48mm | 單相電壓 |
| PMAC600A-3X1 | 單相電流表 | 盤面安裝 | 72×72mm | 單相電流 |
| PMAC600U-3X1 | 單相電壓表 | 盤面安裝 | 72×72mm | 單相電壓 |
| PMAC600A-9X1 | 單相電流表 | 盤面安裝 | 96×96mm | 單相電流 |
| PMAC600U-9X1 | 單相電壓表 | 盤面安裝 | 96×96mm | 單相電壓 |
| PMAC600I3-3X1 | 三相電流表 | 盤面安裝 | 72×72mm | 三相電流 |
| PMAC600U3-3X1 | 三相電壓表 | 盤面安裝 | 72×72mm | 三相電壓 |
| PMAC600I3-9X1 | 三相電流表 | 盤面安裝 | 96×96mm | 三相電流 |
| PMAC600U3-9X1 | 三相電壓表 | 盤面安裝 | 96×96mm | 三相電壓 |
多功能電力儀表
邦華電氣多功能電力儀表以PMAC 系列為核心,包括PMAC625、PMAC650、PMAC720、PMAC725、PMAC770、PMAC775。提供從基礎到高級的全電量測量和電能管理功能,能夠?qū)崟r(shí)監測電壓、電流、功率、功率因數、頻率、電能等參數,并支持諧波分析、需量計算、數據記錄和多種通訊協議。
| 型號 | 安裝方式 | 精度等級 | 諧波分析 | 主要功能 |
| PMAC625 | 盤面安裝 | 0.5 級 | 15 次 | 全電量測量、需量、電能、THD |
| PMAC650 | 盤面安裝 | 0.5 級 | 31 次 | 全電量測量、數據記錄、報警 |
| PMAC720 | 盤面安裝 | 0.5S 級 | 15 次 | 全電量測量、多費率、事件記錄 |
| PMAC725 | 盤面安裝 | 0.5S 級 | 31 次 | 全電量測量、擴展 I/O、SOE 記錄 |
| PMAC770 | 盤面安裝 | 0.2S 級 | 31 次 | 高精度電能計量、電能質量分析 |
| PMAC775 | 盤面安裝 | 0.2S 級 | 63 次 | 高級電能質量分析、波形捕捉、暫態分析 |
多功能電能表
邦華電氣多功能電能表主要包括DTSD720、DSSD720、DTSD720-F系列,支持三相四線和三相三線制測量,具備高精度電能計量功能。部分型號帶有諧波分析能力,支持多費率分時計費和遠程通訊,適用于工業企業、商業建筑和公共設施的電能計量與成本核算。
| 型號 | 安裝方式 | 電流規格 | 精度等級 | 主要功能 |
| DTSD720 | 盤面 / 導軌安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、有功 / 無功電能計量、多費率 |
| DSSD720 | 盤面 / 導軌安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相三線全電量測量、有功 / 無功電能計量、多費率 |
| DTSD720-F | 盤面 / 導軌安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、2~31 次諧波分析、電能質量評估 |
導軌式電能表
邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計,極大節省安裝空間和成本,主要包括PMAC903、PMAC904、PMAC905系列。提供從基礎電能計量到高級多功能測量的完整解決方案,支持直接連接或 CT 連接,適用于分戶計量、能耗分項計量和成本分?jǐn)偟葢?yīng)用場景。
| 型號 | 相數 | 電流規格 | 精度等級 | 主要功能 |
| PMAC903 | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5 級 | 三相全電量測量、諧波分析、數據記錄 |
| PMAC904 | 單相 | 直連 10 (60) A | 1 級 | 單相有功電能計量、脈沖輸出 |
| PMAC905 | 多回路 | 直連 10 (60) A/CT 1.5 (6) A | 0.5 級 | 最多 12 路單相 / 4 路三相測量、集中抄表 |
| PMAC903-F | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5 級 | 三相全電量測量 + 諧波分析、多費率 |
| PMAC904-M | 單相 | 直連 10 (80) A | 1 級 | 單相全電量測量、電能累計、多費率 |

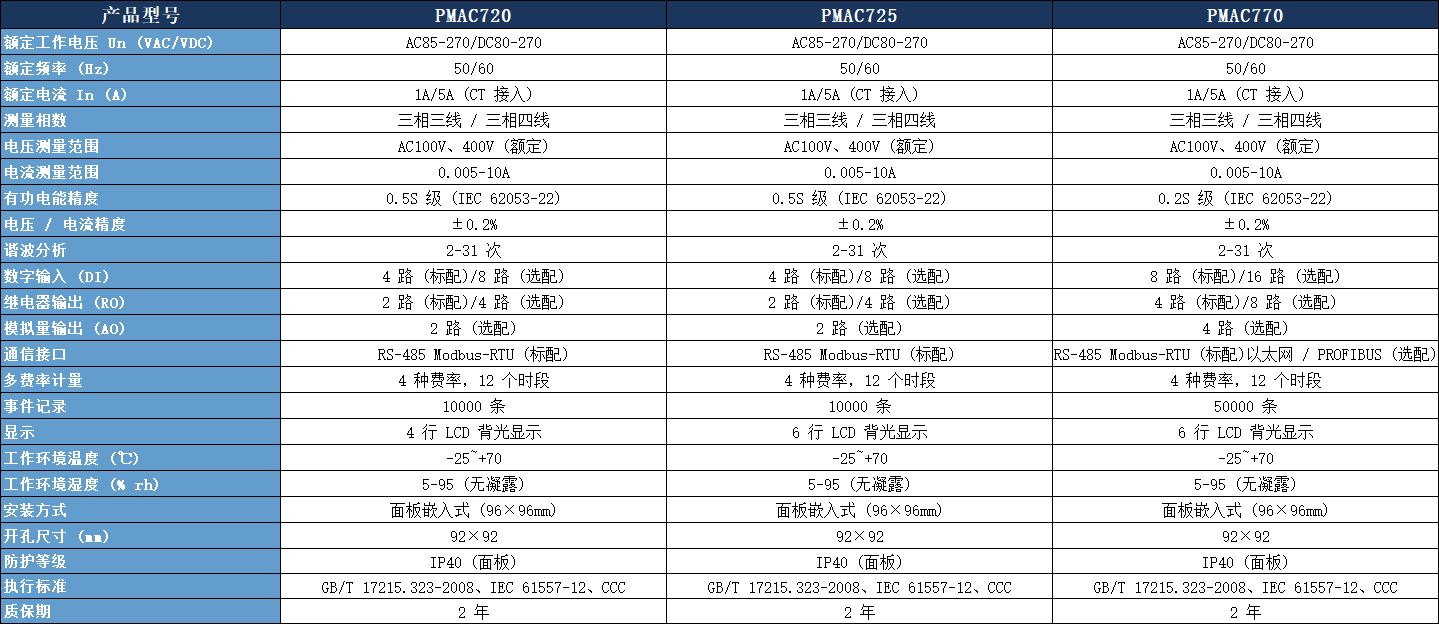

核心技術參數對比表:

選型指南與安裝說明:
選型步驟
確定測量需求:您需要測量哪些電參數?僅需電流電壓還是需要全面的多功能測量?是否需要諧波分析?
確定精度要求:根據您的計量考核要求選擇合適的精度等級,PMAC720的 0.5S 級可滿足絕大多數工業應用需求。
確定安裝方式:是面板安裝還是導軌安裝?面板安裝請確認開孔尺寸是否為 92×92mm。
確定通信需求:是否需要遠程數據采集?需要哪種通信協議?
確定擴展功能:是否需要開關量輸入輸出、模擬量輸出、繼電器控制等功能?

安裝注意事項
儀表應安裝在干燥、通風、無腐蝕性氣體的場所
避免安裝在強磁場、強振動的環境中
接線時應確保電源斷開,嚴格按照PMAC720 說明書中的接線圖進行接線
電流互感器二次側嚴禁開路,電壓互感器二次側嚴禁短路
儀表通電前應仔細檢查接線是否正確,確認無誤后方可通電
首次通電后,請?jiān)O(shè)置正確的電流 / 電壓變比,否則會導致測量數據錯誤
典型應用場景:
工業廠房:生產線配電監測、電機運行狀態監測、能耗統計分析
商業建筑:寫字樓、商場、酒店的分戶計量與能源管理
數據中心:UPS 電源監測、精密空調配電監測、電能質量分析
市政工程:路燈監控、給排水系統配電監測、軌道交通供電監測
醫院 / 學校:重要負荷供電監測、能耗統計與節能改造
新能源:光伏發電站、風力發電站的電能計量與監控
常見疑問解答:
Q1: PMAC720 和 PMAC725 有什么區別?
A1: PMAC720 是基本型多功能電力儀表,配備 4 行 LCD 顯示,標配 4 路 DI 和 2 路 RO;PMAC725 是增強型,配備 6 行 LCD 顯示,可同時顯示更多參數,其他功能與 PMAC720 基本相同。如果您需要更清晰的顯示效果和更多參數同屏顯示,建議選擇 PMAC725。
Q2: PMAC720 支持哪些通信協議?可以和我們現有的系統對接嗎?
A2: PMAC720 多功能表標配支持 Modbus-RTU 通信協議,這是目前國內最主流的電力通信協議,幾乎所有的能源管理系統、SCADA 系統、PLC 系統都支持。如果您的系統使用其他特殊協議,我們也可以提供定制化開發服務。
Q3: PMAC720 的電流變比可以設置嗎?如果我更換了電流互感器需要換儀表嗎?
A3: 不需要更換儀表。PMAC720 支持電流 / 電壓變比可編程設置,您只需要通過儀表的按鍵或通信接口將新的變比值輸入儀表即可,非常方便。變比設置范圍為 1~9999,可滿足絕大多數應用需求。
Q4: 導軌式儀表和面板式儀表哪個更好?
A4: 兩者各有優勢。面板式儀表如 PMAC720 顯示效果好,功能豐富,適合安裝在開關柜面板上進行現場監控;導軌式儀表如 PMAC905 體積小,安裝方便,適合在配電箱內進行分戶計量。您可以根據您的安裝空間和使用需求進行選擇。
Q5: 你們的產品有質保嗎?質保期是多久?
A5: 我們所有的 PMAC 系列電力儀表產品均提供2 年免費質保,質保期內非人為損壞的產品故障,我們免費維修或更換。同時我們提供終身技術支持服務,您在使用過程中遇到任何問題都可以隨時聯系我們的技術團隊。
邦華電氣專注于電力監控與電能計量領域十余年,擁有完善的研發、生產與服務體系。我們的PMAC720 三相多功能電力儀表以其高精度、高可靠性和豐富的功能,已廣泛應用于全國數千個工程項目中,獲得了客戶的一致好評。
無論您是需要單個 PMAC720 儀表還是整套能源管理系統,我們都能為您提供專業、高效的服務。現在聯系我們,即可獲取免費的PMAC720 參數手冊、PMAC720 說明書電子版與技術方案,讓您的配電系統更加智能、安全、高效。
