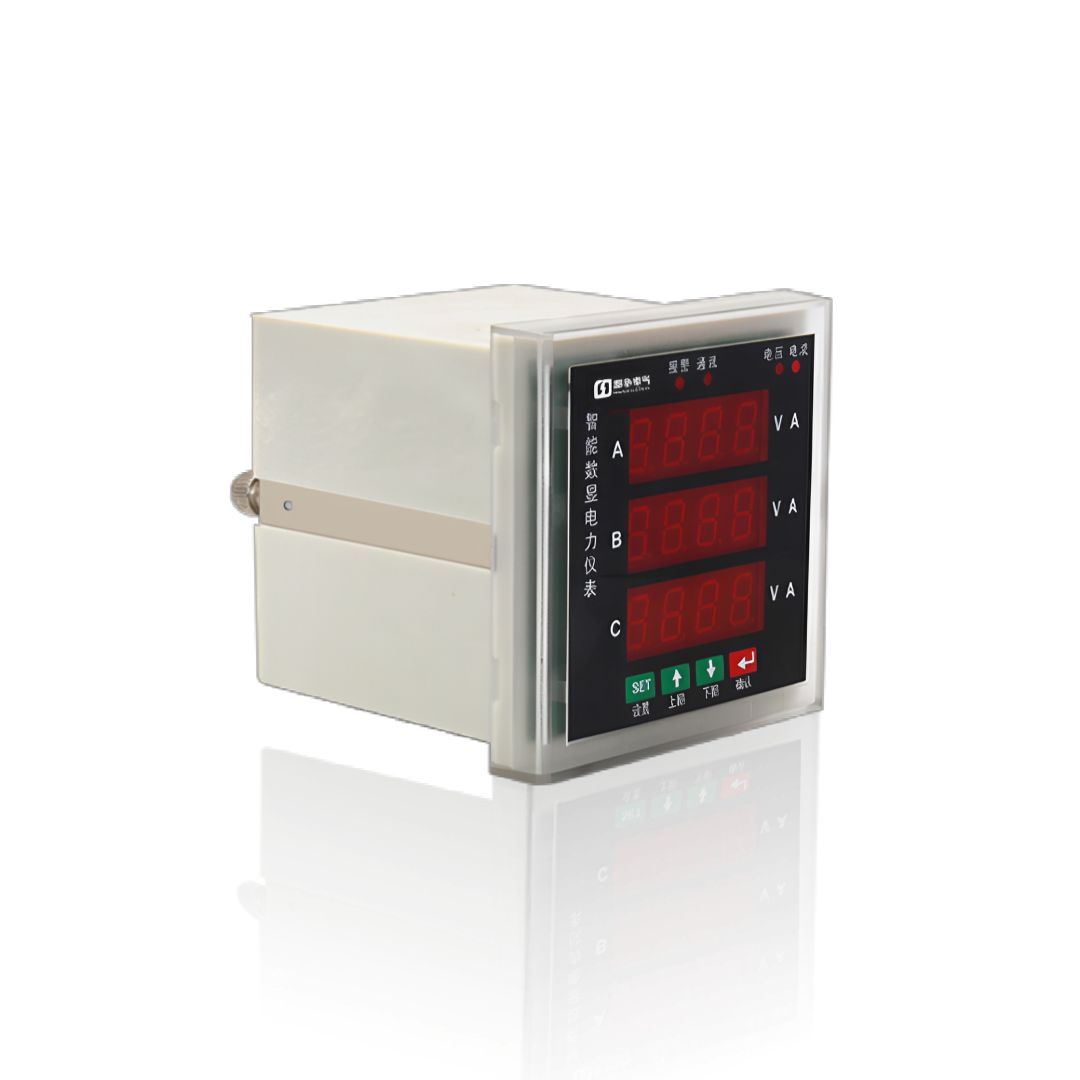

PAC3200 三相多功能電力儀表—— 精準計量每一度電

PAC3200 三相多功能電力儀表概述：

邦華電氣 PAC 系列電力儀表是專為現代智能配電系統打造的高精度測量與監控設備，其中PAC3200 多功能表作為系列核心產品，集成了電量測量、電能計量、數據顯示、數字通信、開關量輸入輸出等多種功能于一體。您無需復雜的系統集成，即可實現對配電回路的全面監測與遠程管控，有效提升用電效率、降低運維成本、保障供電安全。

PAC3200可同時測量超過 50 種電氣參數，包括三相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率、四象限電能等，具備 0.5S 級有功電能精度，支持 2-31 次諧波分析功能。產品采用標準 96×96mm 面板嵌入式設計，可直接替換傳統指針式儀表，在 - 25℃~+70℃的寬溫環境下仍能穩定運行，確保在各類復雜工業環境中可靠工作。

PAC3200 三相多功能電力儀表相關系列產品型號：

指針式模擬儀表

邦華電氣指針式模擬儀表主要包括國內通用標準型號6L2-A/V、42L6-A/V，同時覆蓋85L1-A/V、99T1-A/V等全系列規格，精度等級均為 1.5 級，適用于交直流配電系統的本地基本參數監測。盤面安裝型提供 48×48mm、72×72mm 和 120×120mm 三種標準尺寸，采用嵌入式安裝方式，無需復雜接線，直觀顯示電流、電壓等基本電參數。

基礎數顯儀表

邦華電氣基礎數顯儀表包含用戶指定的7KT5800、7KT5810、7KT5820、7KT5830系列時間 / 脈沖計數器，同時提供專業的電流電壓數顯表7KT1500、7KT1600、7KT1700。采用高亮 LED 或 LCD 數字顯示，替代傳統指針式儀表，提供更清晰準確的讀數，覆蓋 48×48mm 至 96×96mm 全系列標準盤面尺寸。

多功能電力儀表

邦華電氣多功能電力儀表以SENTRON PAC 系列為核心，完整覆蓋PAC3100、PAC3200、PAC4100、PAC4200、PAC5200，同時補充基礎型PAC2200。提供從基礎到高級的全電量測量和電能管理功能，能夠?qū)崟r(shí)監測電壓、電流、功率、功率因數、頻率、電能等參數，并支持諧波分析、需量計算、數據記錄和多種通訊協議。

導軌式儀表（含浪涌保護器 + 電能表）

邦華電氣導軌式儀表采用緊湊的 DIN 導軌安裝設計，極大節省安裝空間和成本，主要包括用戶指定的5SD7460-0CC、5SD7461-0CC、5SD7462-0CC系列電涌保護器，以及專業導軌式電能表7KT1653、SICAM P33、SICAM P34。提供從基礎電能計量到電力系統過電壓保護的完整解決方案，適用于分戶計量、能耗分項計量和配電系統保護等應用場景

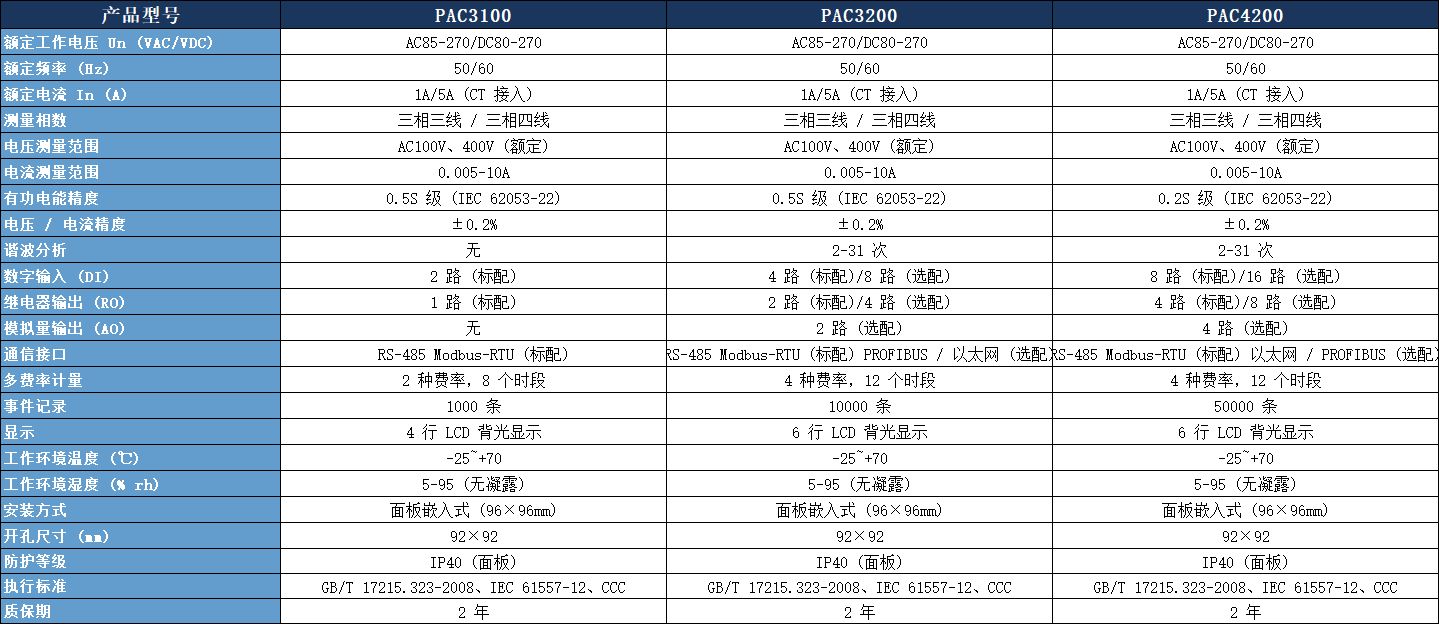

核心技術參數對比表：

選型指南與安裝說明：

選型步驟

確定測量需求：您需要測量哪些電參數？?jī)H需電流電壓還是需要全面的多功能測量？是否需要PAC3200 諧波分析功能？

確定安裝方式：是面板安裝還是導軌安裝？開孔尺寸是多少？

確定通信需求：是否需要遠程數據采集？需要 Modbus-RTU 還是 PROFIBUS 通信協議？

確定擴展功能：是否需要開關量輸入輸出、模擬量輸出、繼電器控制等功能？

確定精度要求：根據您的應用場景選擇合適的精度等級，電能計量建議選擇 0.5S 級及以上。

安裝注意事項

儀表應安裝在干燥、通風、無腐蝕性氣體的場所

避免安裝在強磁場、強振動的環境中

接線時應確保電源斷開，嚴格按照PAC3200 接線圖進行接線

電流互感器二次側嚴禁開路，電壓互感器二次側嚴禁短路

儀表通電前應仔細檢查接線是否正確，確認無誤后方可通電

PAC3200 參數設置可通過面板按鍵或通信接口完成，詳細操作請參考PAC3200 說明書

典型應用場景：

工業廠房：生產線配電監測、電機運行狀態監測、能耗統計分析

商業建筑：寫字樓、商場、酒店的分戶計量與能源管理

數據中心：UPS 電源監測、精密空調配電監測、電能質量分析

市政工程：路燈監控、給排水系統配電監測、軌道交通供電監測

醫院 / 學校：重要負荷供電監測、能耗統計與節能改造

新能源：光伏發電站、風力發電站的電能計量與監控

常見疑問解答：

Q1: PAC3200 多功能表和普通數顯電流電壓表有什么區別？

A1: 普通數顯電流電壓表只能測量單一的電流或電壓參數，而PAC3200 多功能表可以同時測量電壓、電流、功率、電能、功率因數、頻率等 50 多種電參數，并且具備諧波分析、歷史數據存儲、遠程通信等功能。如果您只需要簡單的參數顯示，選擇 7KT 系列數顯表即可；如果您需要全面的配電監測或接入能源管理系統，PAC3200是您的最佳選擇。

Q2: PAC3200 參數怎么設置？

A2: PAC3200 參數設置有兩種方式：一是通過儀表面板上的 4 個功能按鍵進行設置，支持中文菜單操作，簡單直觀；二是通過 RS485 通信接口使用上位機軟件進行遠程設置。詳細的參數設置步驟請參考PAC3200 說明書，我們也提供免費的技術支持服務，幫助您完成儀表調試。

Q3: PAC3200 支持哪些通信協議？可以和我們現有的系統對接嗎？

A3: PAC3200標配支持 Modbus-RTU 通信協議，可選配 PROFIBUS DP 或以太網通信模塊。這三種是目前國內最主流的電力通信協議，幾乎所有的能源管理系統、SCADA 系統、PLC 系統都支持。如果您的系統使用其他特殊協議，我們也可以提供定制化開發服務。

Q4: PAC3200 接線圖怎么看？

A4: PAC3200 接線圖分為電源接線、電壓接線、電流接線、通信接線和開關量輸入輸出接線幾個部分。電源接 AC85-270V 或 DC80-270V；電壓直接接三相電壓；電流通過電流互感器接入，注意互感器的極性；通信采用 RS485 總線，A 接 A、B 接 B。我們的產品包裝內會附帶詳細的接線圖，您也可以聯系我們的技術人員獲取電子版接線圖。

Q5: 你們的 PAC3200 質保期是多久？

A5: 我們所有的PAC3200 多功能表及全系列電力儀表產品均提供2 年免費質保，質保期內非人為損壞的產品故障，我們免費維修或更換。同時我們提供終身技術支持服務，您在使用過程中遇到任何問題都可以隨時聯系我們的技術團隊。

邦華電氣專注于電力監控與電能計量領域十余年，擁有完善的研發、生產與服務體系。我們不僅為您提供高品質的PAC3200 三相多功能電力儀表產品，還可以根據您的具體需求提供定制化的能源管理解決方案。無論您是需要單個儀表還是整套智能配電系統，我們都能為您提供專業、高效的服務。現在聯系我們，即可獲取免費的PAC3200 說明書電子版與技術方案，讓您的配電系統更加智能、安全、高效。
