DTSD866三相多功能電能表 DTSD866-G三相導軌電能表
閱讀次數:116 發布時間:2026-05-28
DTSD866 三相多功能電能表—— 高精度關口計量首選

DTSD866 三相多功能電能表概述:
您在電力系統運行中,需要精準可靠的電能計量設備來保障電費結算準確、優化能耗管理、提升用電安全。邦華電氣DTSD866 多功能表系列產品,采用國際先進的電能計量專用芯片與數字信號處理技術,具備 0.2S 級超高精度、穩定可靠運行、豐富的功能擴展等特點。
我們的 DTSD866 系列產品覆蓋從基礎電能計量到高級電能質量分析的全需求鏈條,可滿足不同行業用戶的差異化需求。無論是簡單的三相電量測量,還是復雜的諧波監測、多費率計量、事件記錄與遠程通訊,都能為您提供準確、實時的數據支持,幫助您實現電力系統的智能化管理與精細化能耗控制。
DTSD866 三相多功能電能表相關系列產品:
指針式模擬儀表
邦華電氣指針式模擬儀表主要包括國內通用標準型號6L2-A/V、42L6-A/V,同時覆蓋85L1-A/V、99T1-A/V等全系列規格,精度等級均為 1.5 級,適用于交直流配電系統的本地基本參數監測。盤面安裝型提供 48×48mm、72×72mm 和 120×120mm 三種標準尺寸,采用嵌入式安裝方式,無需復雜接線,直觀顯示電流、電壓等基本電參數。
| 型號 | 類型 | 安裝方式 | 尺寸 | 主要量程 |
| 6L2-A | 交流電流表 | 盤面安裝 | 72×72mm | 0-5A/10A/20A/30A/50A/100A/200A/300A/500A/1000A/2000A/5A |
| 6L2-V | 交流電壓表 | 盤面安裝 | 72×72mm | 0-250V/450V/500V |
| 42L6-A | 交流電流表 | 盤面安裝 | 120×120mm | 0-5A-2000A/5A |
| 42L6-V | 交流電壓表 | 盤面安裝 | 120×120mm | 0-250V/450V/500V |
| 85L1-A/V | 交流電流 / 電壓表 | 盤面安裝 | 48×48mm | 多種標準量程 |
| 99T1-A/V | 交流電流 / 電壓表 | 盤面安裝 | 48×48mm | 多種標準量程 |
基礎數顯儀表
邦華電氣基礎數顯儀表以HX194 系列為核心,完整覆蓋用戶指定的HX194I-2X1、HX194U-2X1、HX194I-9X1、HX194U-9X1,同時補充HX194I-1X1、HX194U-1X1、HX194I-3X1、HX194U-3X1及對應的三相型號HX194I3-X1、HX194U3-X1。采用高亮 LED 或高清 LCD 數字顯示,替代傳統指針式儀表,提供更清晰準確的讀數,覆蓋 48×48mm 至 96×96mm 全系列標準盤面尺寸。
| 型號 | 類型 | 安裝方式 | 尺寸 | 測量功能 |
| HX194I-1X1、HX194U-1X1 | 單相電壓 / 電流表 | 盤面安裝 | 48×48mm | 單相電壓或電流 |
| HX194I-2X1、HX194U-2X1 | 單相電壓 / 電流表 | 盤面安裝 | 48×96mm | 單相電壓或電流 |
| HX194I-3X1、HX194U-3X1 | 單相電壓 / 電流表 | 盤面安裝 | 72×72mm | 單相電壓或電流 |
| HX194I-9X1、HX194U-9X1 | 單相電壓 / 電流表 | 盤面安裝 | 96×96mm | 單相電壓或電流 |
| HX194I3-2X1、HX194U3-2X1 | 三相電壓 / 電流表 | 盤面安裝 | 48×96mm | 三相電壓或電流 |
| HX194I3-3X1、HX194U3-3X1 | 三相電壓 / 電流表 | 盤面安裝 | 72×72mm | 三相電壓或電流 |
| HX194I3-9X1、HX194U3-9X1 | 三相電壓 / 電流表 | 盤面安裝 | 96×96mm | 三相電壓或電流 |
| HX194P-3X1 | 功率表 | 盤面安裝 | 72×72mm | 有功 / 無功功率 |
| HX194F-3X1 | 頻率表 | 盤面安裝 | 72×72mm | 電網頻率 |
多功能電力儀表
邦華電氣多功能電力儀表以DTSD866 和 DSSD866 系列為核心,完整覆蓋用戶指定的DTSD866、DSSD866、DTSD866-M、DSSD866-M,同時補充諧波分析型DTSD866-H、DSSD866-H。提供從基礎到高精度的全電量測量和電能管理功能,能夠實時監測電壓、電流、功率、功率因數、頻率、電能等參數,并支持諧波分析、需量計算、數據記錄和多種通訊協議。
| 型號 | 安裝方式 | 精度等級 | 諧波分析 | 主要功能 |
| DTSD866 | 盤面 / 導軌安裝 | 0.5S 級 | 15 次 | 全電量測量、8 費率分時計量、13 個月歷史數據 |
| DSSD866 | 盤面 / 導軌安裝 | 0.5S 級 | 15 次 | 三相三線全電量測量、8 費率分時計量 |
| DTSD866-M | 盤面安裝 | 0.5S 級 | 31 次 | 全電量測量、擴展事件記錄、負荷曲線、需量統計 |
| DSSD866-M | 盤面安裝 | 0.5S 級 | 31 次 | 三相三線全電量測量、擴展事件記錄、需量統計 |
| DTSD866-H | 盤面安裝 | 0.2S 級 | 31 次 | 高精度關口計量、高級電能質量分析、不平衡度測量 |
| DSSD866-H | 盤面安裝 | 0.2S 級 | 31 次 | 三相三線高精度關口計量、電能質量評估 |
多功能電能表
邦華電氣多功能電能表主要包括用戶指定的DTSD866、DSSD866,同時補充傳統感應式DT862、DS862,單相DDS866和預付費型DTSY866、DDSY866。支持單相、三相四線和三相三線制測量,具備高精度電能計量功能,部分電子式型號帶有全電量監測能力,支持多費率分時計費和遠程通訊。
| 型號 | 安裝方式 | 電流規格 | 精度等級 | 主要功能 |
| DT862 | 盤面安裝 | 直連 1.5 (6) A 至 30 (100) A | 2 級 | 三相四線感應式有功電能計量 |
| DS862 | 盤面安裝 | 直連 1.5 (6) A 至 30 (100) A | 2 級 | 三相三線感應式有功電能計量 |
| DDS866 | 盤面安裝 | 直連 10 (60) A | 1 級 | 單相有功電能計量、脈沖輸出 |
| DTSD866 | 盤面 / 導軌安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、有功 / 無功電能計量 |
| DSSD866 | 盤面 / 導軌安裝 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相三線全電量測量、有功 / 無功電能計量 |
| DTSY866 | 盤面安裝 | 直連 10 (80) A/CT 1.5 (6) A | 1 級 | 三相預付費電能計量、遠程控制通斷、欠費跳閘 |
| DDSY866 | 盤面安裝 | 直連 10 (60) A | 1 級 | 單相預付費電能計量、遠程控制通斷 |
導軌式電能表
邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計,極大節省安裝空間和成本,主要包括用戶指定的DTSD866-G、DSSD866-G,同時補充單相DDSU866-G、三相基礎型DTSU866-G和多功能型HX194E-G。提供從基礎電能計量到高級多功能測量的完整解決方案,支持直接連接或 CT 連接,適用于分戶計量、能耗分項計量和成本分攤等應用場景。
| 型號 | 相數 | 電流規格 | 精度等級 | 主要功能 |
| DDSU866-G | 單相 | 直連 10 (60) A | 1 級 | 單相有功電能計量、脈沖輸出 |
| DTSU866-G | 三相 | 直連 10 (80) A | 1 級 | 三相有功電能計量、脈沖輸出 |
| DTSD866-G | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相四線全電量測量、多費率、四象限電能 |
| DSSD866-G | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5S 級 | 三相三線全電量測量、多費率、四象限電能 |
| HX194E-G | 三相 | 直連 10 (80) A/CT 1.5 (6) A | 0.5 級 | 導軌式全電量測量、諧波分析、數據記錄 |
| DDSU866-GM | 單相 | 直連 10 (80) A | 1 級 | 單相全電量測量、多費率、遠程抄表 |

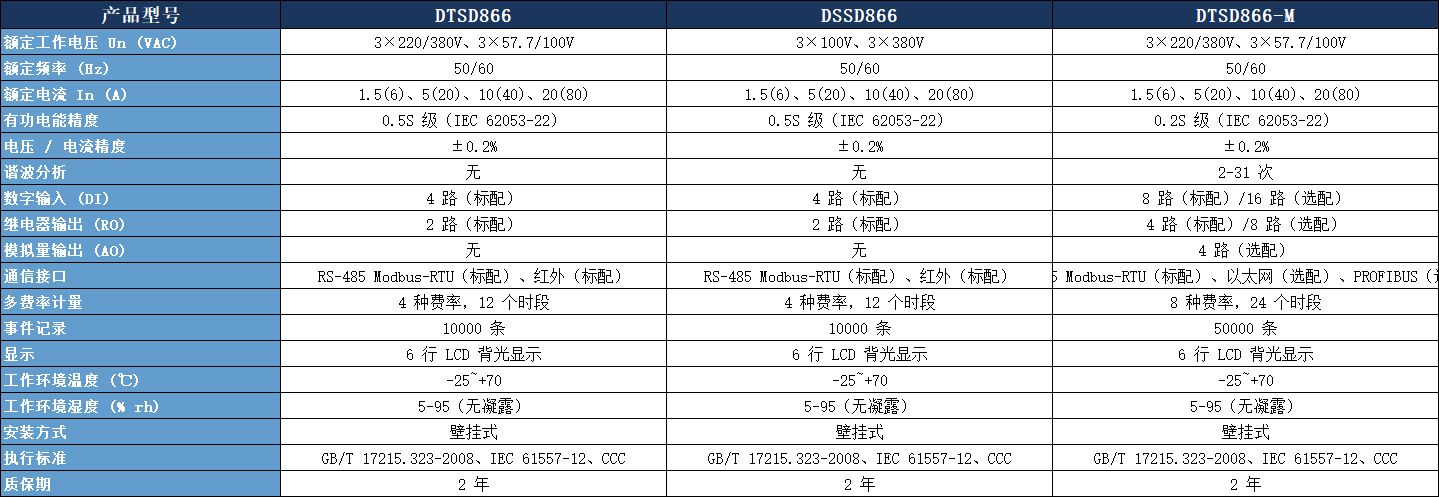

核心產品技術參數對照表:

產品選型快速指南:
| 需求類型 | 推薦型號 | 核心優勢 | 適用場景 |
| 基礎三相電能計量 | DTSD866 | 0.5S 級高精度、功能全面、性價比高 | 工業廠房、商業建筑、市政工程 |
| 三相三線系統計量 | DSSD866 | 專為三相三線高壓系統設計 | 變電站、高壓配電室、大型工業設備 |
| 高精度關口計量 | DTSD866-M | 0.2S 級超高精度、諧波分析功能 | 供電部門關口計量、數據中心、精密工廠 |
| 電能質量監測 | DTSD866-M | 2-31 次諧波分析、豐富的事件記錄 | 醫院、實驗室、半導體工廠 |
| 分散式分戶計量 | DTSD866-G | 導軌式安裝、體積小巧、安裝便捷 | 寫字樓、商場、公寓樓、配電箱內 |
| 單參數實時顯示 | HX194I-9X1/HX194U-9X1 | LED 高亮顯示、價格經濟 | 配電柜、控制柜、操作臺 |
典型應用場景:
工業廠房
生產線用電監控與能耗統計
電機運行狀態監測
車間與班組電能分戶計量
配電系統安全保護
推薦型號:DTSD866 多功能電能表、DTSD866-G 導軌式多功能電能表
商業建筑
商戶分戶計量與收費
公共區域能耗管理
空調、照明系統監控
物業智能化管理
推薦型號:DTSD866-G 導軌式多功能電能表、HX194 系列數顯儀表
數據中心
UPS 電源系統監控
服務器機柜用電計量
精密空調能耗管理
電能質量實時監測
推薦型號:DTSD866-M 高級多功能電能表、DTSD866-G 導軌式多功能電能表
市政工程
路燈照明監控
給排水系統用電管理
交通信號燈供電監測
城市綜合體能耗統計
推薦型號:DTSD866 多功能電能表、DTSD866-M 高級多功能電能表

邦華電氣服務保障:
快速報價:您只需提供所需DTSD866 型號或技術參數,我們將在 1 小時內為您提供詳細報價單
現貨供應:DTSD866、DSSD866 等常用型號常備庫存,下單后 24 小時內發貨
技術支持:專業工程師團隊提供免費選型指導、DTSD866 接線圖指導、安裝調試培訓
資料下載:免費提供DTSD866 說明書電子版、通訊協議文檔、組態軟件
質量保證:所有產品提供2 年質保,終身維護
定制服務:可根據您的特殊需求定制產品功能、通訊協議與外觀
常見疑問解答:
Q1:DTSD866 和 DSSD866 有什么區別?
A:DTSD866 是三相四線多功能電能表,適用于 3×220/380V 低壓系統;DSSD866 是三相三線多功能電能表,適用于 3×100V 高壓系統或不接地的三相三線系統。
Q2:DTSD866 的精度等級是多少?
A:基礎型 DTSD866 有功電能精度為 0.5S 級,高級型 DTSD866-M 有功電能精度為 0.2S 級,均符合國家電網計量標準要求。
Q3:DTSD866 支持哪些通訊協議?
A:標配支持 Modbus-RTU 協議和紅外通訊,DTSD866-M 還可選配以太網、PROFIBUS 等協議,可無縫對接各類電力監控系統、SCADA 系統和樓宇自控系統。
Q4:DTSD866 可以實現多費率計量嗎?
A:是的,DTSD866 支持 4 種費率 12 個時段,DTSD866-M 支持 8 種費率 24 個時段,可滿足全國各地分時電價政策要求。
Q5:DTSD866-G 導軌式電能表可以遠程抄表嗎?
A:可以,DTSD866-G 可選配 RS-485 通訊接口,支持 Modbus-RTU 協議,實現遠程自動抄表和集中管理。
Q6:你們的 DTSD866 產品有哪些認證?
A:我們的所有 DTSD866 系列產品均通過國家強制性 3C 認證、計量器具型式批準證書 (CPA),部分產品還通過了 CE 認證,符合國際標準要求。
邦華電氣專注于電力計量與監控設備研發與生產十余年,始終堅持以技術創新為核心,以產品質量為根本。我們的DTSD866 三相多功能電能表系列產品,憑借高精度、高可靠性和豐富的功能,已廣泛應用于全國數千個工程項目,獲得了廣大用戶的一致好評。
無論您是需要基礎的電能計量設備,還是復雜的智能電能管理系統,我們都能為您提供量身定制的產品與服務。立即聯系我們,獲取免費DTSD866 參數手冊、DTSD866 說明書電子版與技術方案,讓我們攜手打造更安全、更高效、更智能的電力系統。
