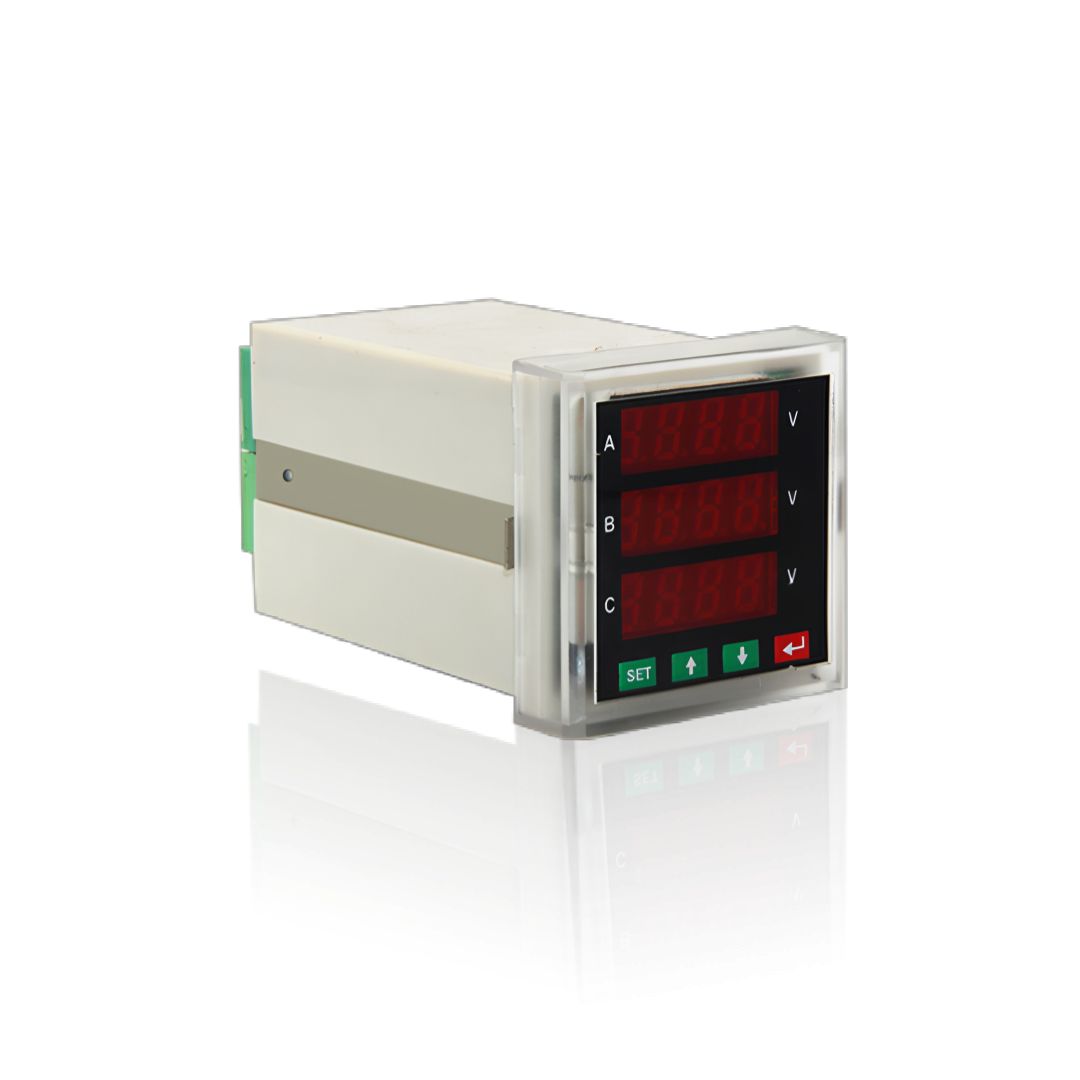

DTSD1296 三相多功能電力儀表 —— 您的電能計量與電力監測一體化解決方案專家

DTSD1296 三相多功能電力儀表概述：

您正在查看的 DTSD1296 三相多功能電力儀表，采用最新一代專用計量芯片與工業級微處理器，有功計量精度最高可達 0.2S 級，能為您提供準確可靠的電力數據和電能計量結果。相比傳統機械式電表，它集成了更多功能，體積更小，安裝更方便，使用壽命更長，且具備完善的防竊電功能。

產品符合 GB/T 17215.321-2008、GB/T 17215.322-2008 國家標準，通過 CCC 認證，可在 - 25℃~+70℃環境下穩定工作，特別適合對可靠性要求高的工業場合和商業用電環境。邦華電氣所有 DTSD1296 系列產品均提供 2 年質保，質保期內非人為損壞免費維修或更換。

DTSD1296 三相多功能電力儀表相關系列產品型號展示：

指針式模擬儀表

邦華電氣指針式模擬儀表主要包括國內通用標準型號6L2-A/V、42L6-A/V，同時覆蓋85L1-A/V、99T1-A/V等全系列規格，精度等級均為 1.5 級，適用于交直流配電系統的本地基本參數監測。盤面安裝型提供 48×48mm、72×72mm 和 120×120mm 三種標準尺寸，采用嵌入式安裝方式，無需復雜接線，直觀顯示電流、電壓等基本電參數。

基礎數顯儀表

邦華電氣基礎數顯儀表以JH194 系列為核心，完整覆蓋用戶指定的JH194I-2X1、JH194U-2X1、JH194I-9X1、JH194U-9X1，同時補充JH194I-1X1、JH194U-1X1、JH194I-3X1、JH194U-3X1及對應的三相型號JH194I3-X1、JH194U3-X1。采用高亮 LED 或高清 LCD 數字顯示，替代傳統指針式儀表，提供更清晰準確的讀數，覆蓋 48×48mm 至 96×96mm 全系列標準盤面尺寸。

多功能電力儀表

邦華電氣多功能電力儀表以DTSD1296 和 DSSD1296 系列為核心，完整覆蓋用戶指定的DTSD1296、DSSD1296、DTSD1296-M、DSSD1296-M，同時補充諧波分析型DTSD1296-H、DSSD1296-H。提供從基礎到高精度的全電量測量和電能管理功能，能夠實時監測電壓、電流、功率、功率因數、頻率、電能等參數，并支持諧波分析、需量計算、數據記錄和多種通訊協議。

多功能電能表

邦華電氣多功能電能表主要包括用戶指定的DTSD1296、DSSD1296，同時補充傳統感應式DT862、DS862，單相DDS1296和預付費型DTSY1296、DDSY1296。支持單相、三相四線和三相三線制測量，具備高精度電能計量功能，部分電子式型號帶有全電量監測能力，支持多費率分時計費和遠程通訊。

導軌式電能表

邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計，極大節省安裝空間和成本，主要包括用戶指定的DTSD1296-G、DSSD1296-G，同時補充單相DDSU1296-G、三相基礎型DTSU1296-G和多功能型JH194E-G。提供從基礎電能計量到高級多功能測量的完整解決方案，支持直接連接或 CT 連接，適用于分戶計量、能耗分項計量和成本分攤等應用場景。

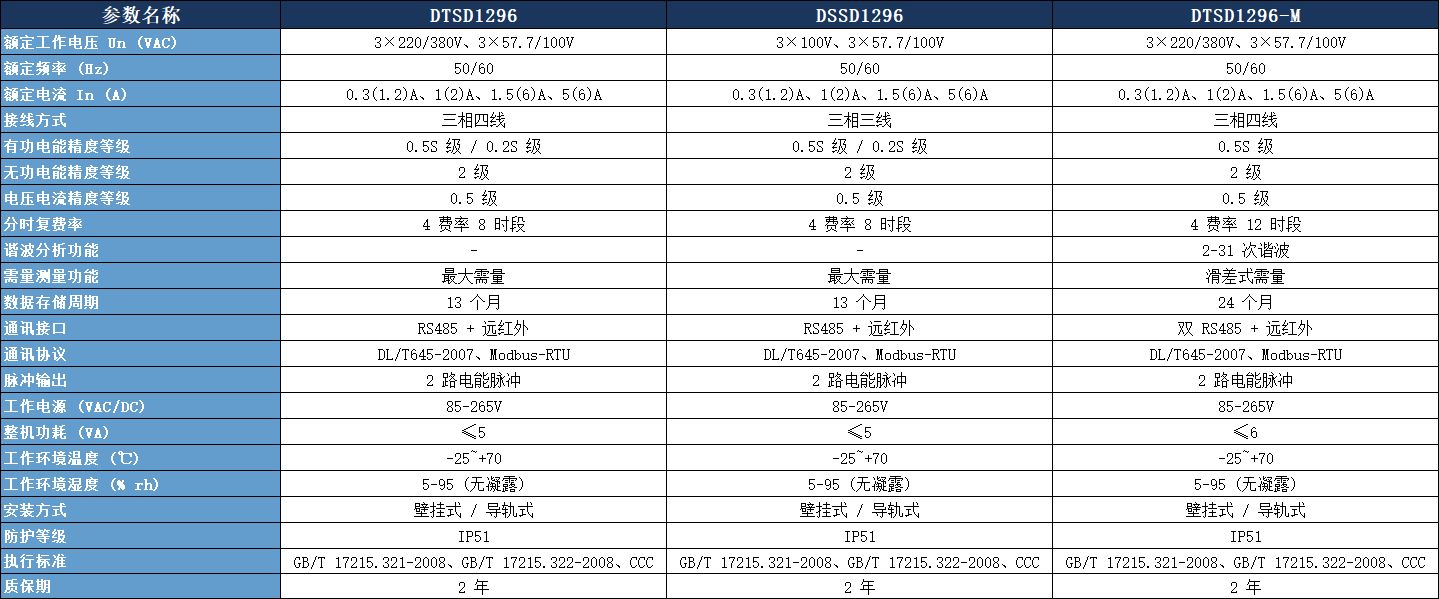

核心產品技術參數對照表：

核心功能與特點：

高精度計量：采用專用計量芯片，有功計量精度最高 0.2S 級，無功計量精度 2 級，為您的能耗管理和電費結算提供準確數據

全面的測量功能：可同時測量三相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率等 20 余項電力參數

完善的電能計量：支持正向有功、反向有功、四象限無功電能計量，具備尖、峰、平、谷分時復費率功能，滿足不同計費需求

強大的數據存儲：可存儲近 13 個月歷史電量數據和事件記錄，方便您進行用電數據分析和追溯

靈活的通訊能力：標配 RS485 通訊接口，支持 DL/T645-2007 和 Modbus-RTU 雙協議，可方便接入各種電力監控系統和遠程抄表系統

可靠的防竊電功能：具有開蓋、失壓、失流、斷相、反向等多種事件記錄和報警功能，有效防止竊電行為

友好的人機界面：高亮度寬視角液晶顯示，漢字提示，按鍵操作簡單直觀，參數設置方便

高可靠性設計：采用工業級元器件，寬電壓設計，抗干擾能力強，平均無故障工作時間≥100000 小時

安裝與接線：

1. 安裝步驟

打開儀表包裝，檢查儀表外觀是否完好，型號是否與訂單一致

根據儀表尺寸在安裝位置開孔或準備 DIN35mm 導軌

將儀表固定在安裝位置，確保安裝牢固

按照接線圖連接電壓、電流回路和通訊線

通電前檢查接線是否正確，確認無誤后通電運行

根據現場需求設置儀表參數，如通訊地址、波特率、變比等

2. 接線端子說明

重要提示：電流互感器二次側 S2 端必須可靠接地，以確保人身和設備安全。各相電流測量取樣必須與其電壓取樣保持同相。

 應用場景：

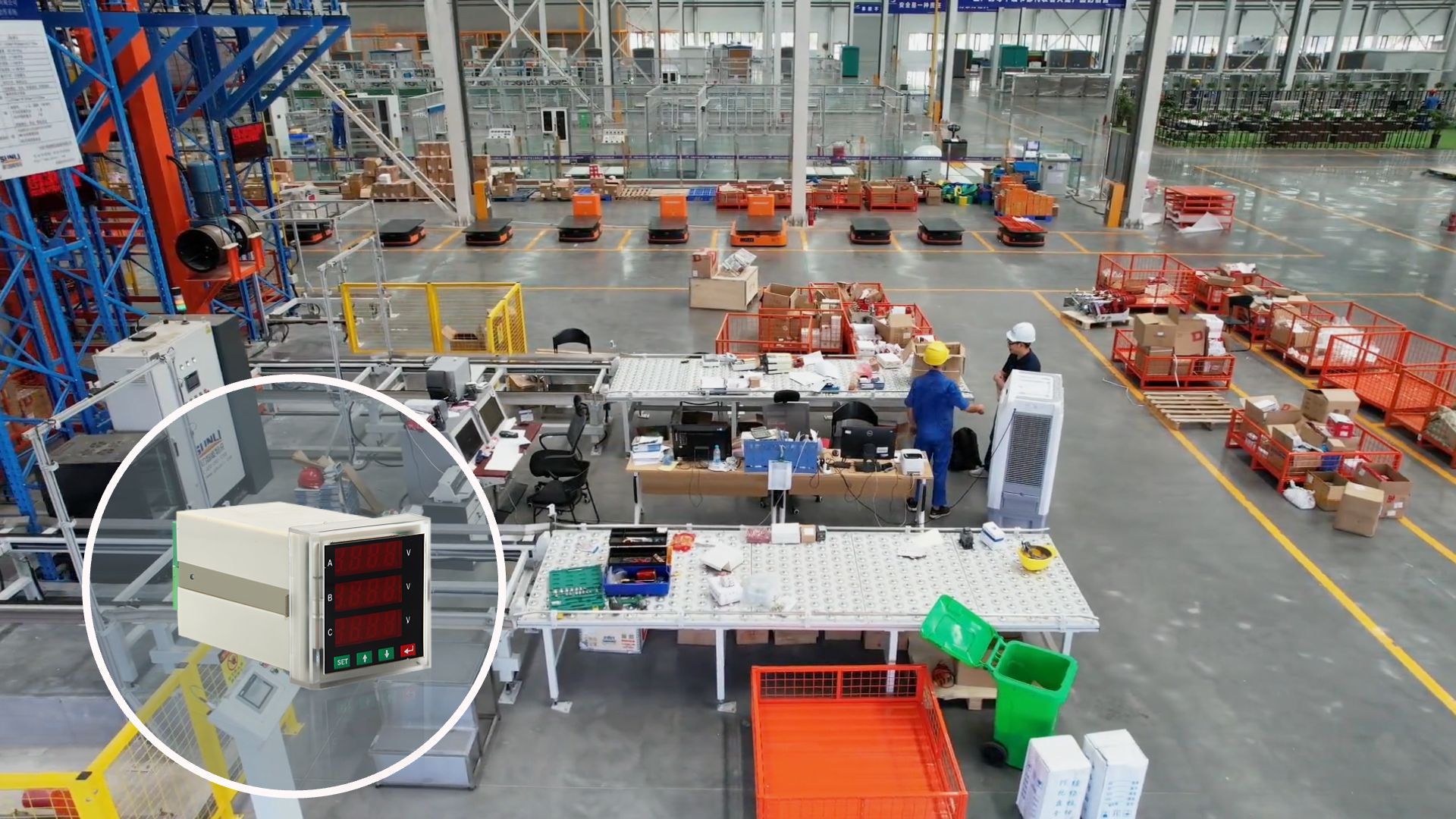

工業廠房配電系統：實時監測各車間的用電情況和電能消耗，及時發現異常負載和用電浪費，提高用電效率，降低能耗成本，為節能改造提供數據支持

商業綜合體與寫字樓：對各商鋪和辦公室進行分戶計量和分時計費，實現智能化電費管理，減少人工抄表工作量，提高收費準確性

數據中心：監測 UPS 電源和服務器機柜的電力參數和電能消耗，保障供電安全，防止停電事故，優化能源使用效率

新能源發電站：監測光伏、風電等新能源發電系統的輸出功率和電能質量，準確計量發電量，為電網調度提供數據支持

市政公共設施：用于路燈、供水、供氣等市政設施的電力監測和電能計量，實現遠程抄表和智能化管理

住宅小區：對小區公共用電和住戶用電進行計量和管理，支持預付費功能，提高物業管理效率

常見疑問解答：

問：DTSD1296 多功能表可以直接接入 380V 電壓嗎？

答：可以，DTSD1296 三相四線多功能表支持 3×220/380V 和 3×57.7/100V 兩種額定電壓輸入，可直接接入三相 380V 系統。

問：DTSD1296 參數表在哪里可以下載？

答：您可以在邦華電氣官網下載完整的 DTSD1296 參數表和 DTSD1296 說明書，也可以聯系我們的客服人員，我們會免費發送給您。

問：DTSD1296 加了電流互感器怎么接線？

答：DTSD1296 互感器接入式接線方法：1、4、7 接電流互感器二次側 S1 端，3、6、9 接電流互感器二次側 S2 端，2、5、8 分別接三相電源，10 接零線。電流互感器 S2 端必須可靠接地。

問：DTSD1296 和 DSSD1296 有什么區別？

答：DTSD1296 是三相四線多功能電能表，適用于三相四線制供電系統；DSSD1296 是三相三線多功能電能表，適用于三相三線制供電系統（如高壓計量）。

問：DTSD1296-G 導軌式儀表有什么特點？

答：DTSD1296-G 導軌式多功能電能表采用 DIN35mm 標準導軌安裝，體積小巧，安裝方便，特別適合空間有限的配電箱和配電柜使用。

問：你們的產品提供多長時間的質保？

答：邦華電氣所有 DTSD1296 系列產品均提供 2 年質保，質保期內非人為損壞免費維修或更換。

問：可以提供定制服務嗎？

答：可以，我們提供專業的定制服務，包括特殊功能定制、通訊協議定制、外形尺寸定制等，滿足您的個性化需求。

邦華電氣作為專業的電力儀表生產廠家，擁有 10 余年行業經驗，產品質量可靠，性能穩定，廣泛應用于國內外各類電力工程。我們不僅提供優質的 DTSD1296 三相多功能電力儀表、DSSD1296 三相三線多功能電能表、導軌式 DTSD1296-G 等全系列產品，還提供專業的技術支持和完善的售后服務。如果您需要采購電力儀表，或者有任何關于 DTSD1296 參數、DTSD1296 接線、DTSD1296 說明書的問題，歡迎隨時聯系我們，我們將竭誠為您服務。
