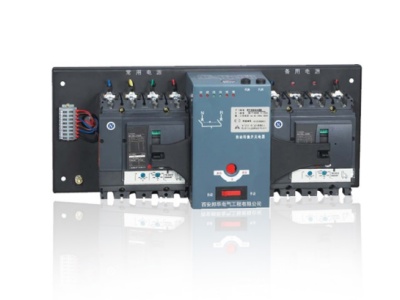

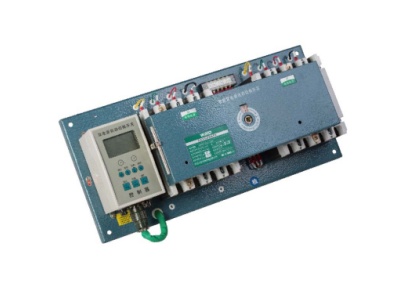

RDQ1-100A/4P 雙電源開關｜RDH5D-160/4P 自動轉換開關

一、RDQ1-100A/4P、RDH5D-160/4P 等雙電源開關產品說明

西安邦華電氣為你供應RDQ1-100A/4P、RDH5D-160/4P、RDQ1-63A/4P、RDQ1-160A/4P、RDQH5-125/4P、RDH5D-250/4P等型號的雙電源自動轉換開關。我們的產品有CB 級保護型、智能 CB 級、PC 級隔離型，額定電流覆蓋 63A-6300A，適配 AC230V/50Hz、AC400V/50Hz 低壓配電系統。我們所有的RDQ1-100A/4P、RDH5D-160/4P、RDQ1-63A/4P等雙電源自動轉換開關嚴格遵循 GB/T 14048.11 國家標準，集成過載、短路保護、智能控制與安全隔離功能。常用電源出現失壓、欠壓、缺相、斷相等故障時，毫秒級自動切換備用電源，全程無需人工值守，廣泛應用于商業、工業、醫療、消防、市政及新能源場景。我們的雙電源自動轉換開關性能穩定、現貨充足、售后完善，價格低廉，品質保障，是工程采購與配電改造優選品牌。

二、RDQ1-100A/4P、RDH5D-160/4P 等雙電源產品特點

1、極速無感切換：電磁驅動 + 精密控制雙機構，CB 級切換速度≤2s、PC 級切換速度≤0.8s，RDQ1-100A/4P、RDH5D-160/4P響應更靈敏，主電源故障無縫銜接備用，負載零斷電感知，杜絕設備損壞與生產中斷風險，全系型號均具備穩定切換性能。

2、分級安全防護：CB 級（RDQ1/RDQ4/RDQ6/RDQH/RDQH）自帶過載、短路雙重保護，故障精準脫扣；PC 級（RDH5D/RDXQ5/RDWQ2/GQ）高隔離、零飛弧，RDH5D-160/4P為消防一級負荷專用，兼顧供電連續性與線路安全性。

3、智能靈活可控：支持自投自復、發電機聯動，延時 0-60s 可調，適配消防聯動與遠程監控，RDQH5-125/4P、RDH5D-250/4P為智能項目、消防驗收標配，適配無人值守場景。

4、全規格全極數覆蓋：電流覆蓋 63A-6300A，極數含 2P/3P/4P，RDQ1-100A/4P、RDH5D-160/4P、RDQ1-63A/4P、RDQ1-160A/4P、RDQH5-125/4P、RDH5D-250/4P全極可選，適配單相 / 三相各類工況，大電流規格默認 3P/4P。

5、嚴苛品質耐用可靠：優質銀合金觸頭 + 阻燃外殼，耐高溫、抗老化、耐電弧，適應 - 5℃~+40℃工況，RDQ1-100A/4P、RDH5D-160/4P機械壽命≥10000 次，大電流型號≥6000 次，維護成本低，全系通過嚴苛老化測試。

6、安裝便捷互換性強：標準導軌 + 面板雙安裝模式，兼容各類配電柜、控制柜，RDQ1-100A/4P、RDH5D-160/4P安裝間距≥50mm 保證散熱，適配新建與改造項目，接線清晰易操作。

三、RDQ1-100A/4P、RDH5D-160/4P 等雙電源主要技術參數

（一）標準 CB 級（RDQ1 系列）

（二）經濟型 CB 級（RDQ4 系列）

（三）智能 CB 級（RDQH5 系列）

（四）PC 級隔離型（RDH5D 系列）

四、RDQ1-100A/4P、RDH5D-160/4P 等雙電源全系列型號及介紹

（一）標準 CB 級（RDQ1 系列）

RDQ1 系列為經典塑殼 CB 級雙電源，自帶過載、短路保護，末端與常規配電首選，RDQ1-100A/4P為全系銷量第一，RDQ1-63A/4P、RDQ1-160A/4P、RDQ1-250A/4P工程高頻選用，型號如下：

RDQ1-63A/2P/3P/4P：小電流，家裝、商鋪、末端回路首選。

RDQ1-100A/2P/3P/4P：寫字樓、小區、商業標配。

RDQ1-160A/2P/3P/4P：中型主力，園區、工廠、消防回路常用，性價比高。

RDQ1-250A/2P/3P/4P：商場、廠區動力、新能源適配，中型工程首選。

RDQ1-400A/3P/4P、RDQ1-630A/3P/4P、RDQ1-800A/3P/4P：大型廠區、光伏電站、主干配電專用。

（二）經濟型 CB 級（RDQ4 系列）

RDQ4 系列為經濟型 CB 級，簡化設計、性價比高，適合預算有限的小型項目，型號如下：

RDQ4-63A/2P/3P/4P：低價小項目首選，替代低端型號。

RDQ4-100A/2P/3P/4P：小型商鋪、末端配電常用。

RDQ4-160A/2P/3P/4P、RDQ4-250A/2P/3P/4P：中型低成本項目適配。

（三）智能 CB 級（RDQH5 系列）

RDQH5 系列為新一代智能 CB 級，內置智能控制器，支持消防聯動、遠程監控，設計院指定爆款，型號如下：

RDQH5-125/2P/3P/4P：寫字樓、酒店、智能建筑標配。

RDQH5-250/2P/3P/4P：中型智能項目、商業體常用。

RDQH5-400/3P/4P 及以上：大型智能廠房、園區配電專用。

（四）PC 級隔離型（RDH5D 系列）

RDH5D 系列為 PC 級全隔離雙電源，零飛弧、高安全，消防驗收必過，RDH5D-160/4P、RDH5D-250/4P為消防剛需爆款，型號如下：

RDH5D-100/3P/4P：消防末端、應急照明專用。

RDH5D-160/3P/4P：消防泵、噴淋泵剛需爆款，消防驗收首選。

RDH5D-250/3P/4P：醫院、數據中心、大型消防回路標配。

RDH5D-400/3P/4P 及以上：大型數據中心、變電站專用。

（五）其他系列（RDQ6/RDQH/RDXQ5/RDWQ2/GQ1）

RDQ6 系列：二段式末端型，大電流覆蓋至 2500A，工業大負載適配。

RDQH 系列：傳統智能 CB 級，存量項目替換常用。

RDXQ5 系列：贏領 PC 級，高端項目主推。

RDWQ2 系列：大電流智能框架式，4000-6300A 超大負荷專用。

GQ1 系列：老款 PC 級，存量工程替換適配。

五、CB 級與 PC 級怎么選擇

1、RDQ1/RDQ4/RDQH5（CB 級）：自帶過載短路保護，價格親民，適合小區、商鋪、普通廠房、市政常規項目，優先選RDQ1-100A/4P、RDQH5-125/4P。

2、RDH5D/RDXQ5/RDWQ2/GQ1（PC 級）：全隔離、零飛弧、消防驗收必過，適合消防、醫院、數據中心、一級負荷，優先選RDH5D-160/4P、RDH5D-250/4P。

六、RDQ1-100A/4P、RDH5D-160/4P 等雙電源應用場景

1、商業建筑：寫字樓、商場、酒店→RDQ1-100A/4P、RDQH5-125/4P，消防區配RDH5D-160/4P。

2、工業廠房：生產線、新能源→RDQ1-250A/4P、RDQH5-250/4P。

3、醫療消防：醫院、消防泵→RDH5D-160/4P、RDH5D-250/4P。

4、市政工程：泵站、公共配套→RDQ1-100A/4P、RDQ1-63A/4P。

5、老舊改造：小區、園區→RDQ1-100A/4P、RDQ4-63A/4P。

七、具體選型建議

1、按電流選型

≤63A：建議選RDQ1-63A/4P、RDQ4-63A/4P

100A：建議選RDQ1-100A/4P、RDH5D-100/4P

125A：建議選RDQH5-125/4P

160A：建議選RDQ1-160A/4P、RDH5D-160/4P

250A：建議選RDQ1-250A/4P、RDH5D-250/4P

≥400A：建議選RDQ1-400A/4P、RDH5D-400/4P

2、按功能選型

常規配電：選RDQ1 系列

低成本：選RDQ4 系列

智能聯動：選RDQH5 系列

消防驗收：選RDH5D 系列

3、按極數選型

單相 220V：2P（RDQ1-63A/2P）

三相三線：3P

三相四線：4P（RDQ1-100A/4P、RDH5D-160/4P）

4、安裝接線指導

安裝方式：CB 級導軌 / 面板雙模式，PC 級面板安裝，RDQ1-100A/4P、RDH5D-160/4P間距≥50mm。

接線步驟：常用接上端、備用接下端、負載接中端，接地可靠。

線徑匹配：63A 選 10mm2、100A 選 16mm2、250A 選 35mm2，端子力矩≥1.2N?m。

八、常見問題

1、RDQ1-100A/4P 是什么型號？

答： CB 級 100A 四極雙電源，自帶保護、穩定可靠。

2、RDH5D-160/4P 和 RDQ1-100A/4P 區別？

答：RDH5D-160/4P 是 PC 級隔離型，消防必用；RDQ1-100A/4P 是 CB 級保護型，民用首選。

3、RDH5D-160/4P 能過消防驗收嗎？

答：100% 通過，PC 級全隔離，符合消防 GB 規范。

4、RDQH5-125/4P 是智能款嗎？

答：是，支持消防聯動、遠程監控，設計院常用。

5、雙電源 4P 和 3P 怎么選？

答：帶零線選 4P，純?nèi)噙x 3P。

6、RDQ1-250A/4P 適配場景？

答：中型廠房、商場動力、非消防中型項目。

7、質保多久？

答：正品質保 18 個月，全國聯保，售后無憂。

總結

西安邦華電氣為您常年供應RDQ1-100A/4P、RDH5D-160/4P、RDQ1-63A/4P、RDQ1-160A/4P、RDQH5-125/4P、RDH5D-250/4P等雙電源自動轉換開關，電流覆蓋 63A-6300A，適配全場景。品質合規、切換快速、安裝便捷、售后完善，價格合理，是您配電優選的型號。

如需技術支持、安裝指導與免費報價，請聯系西安邦華電氣獲取免費報價。

西安邦華電氣竭誠為您服務！
