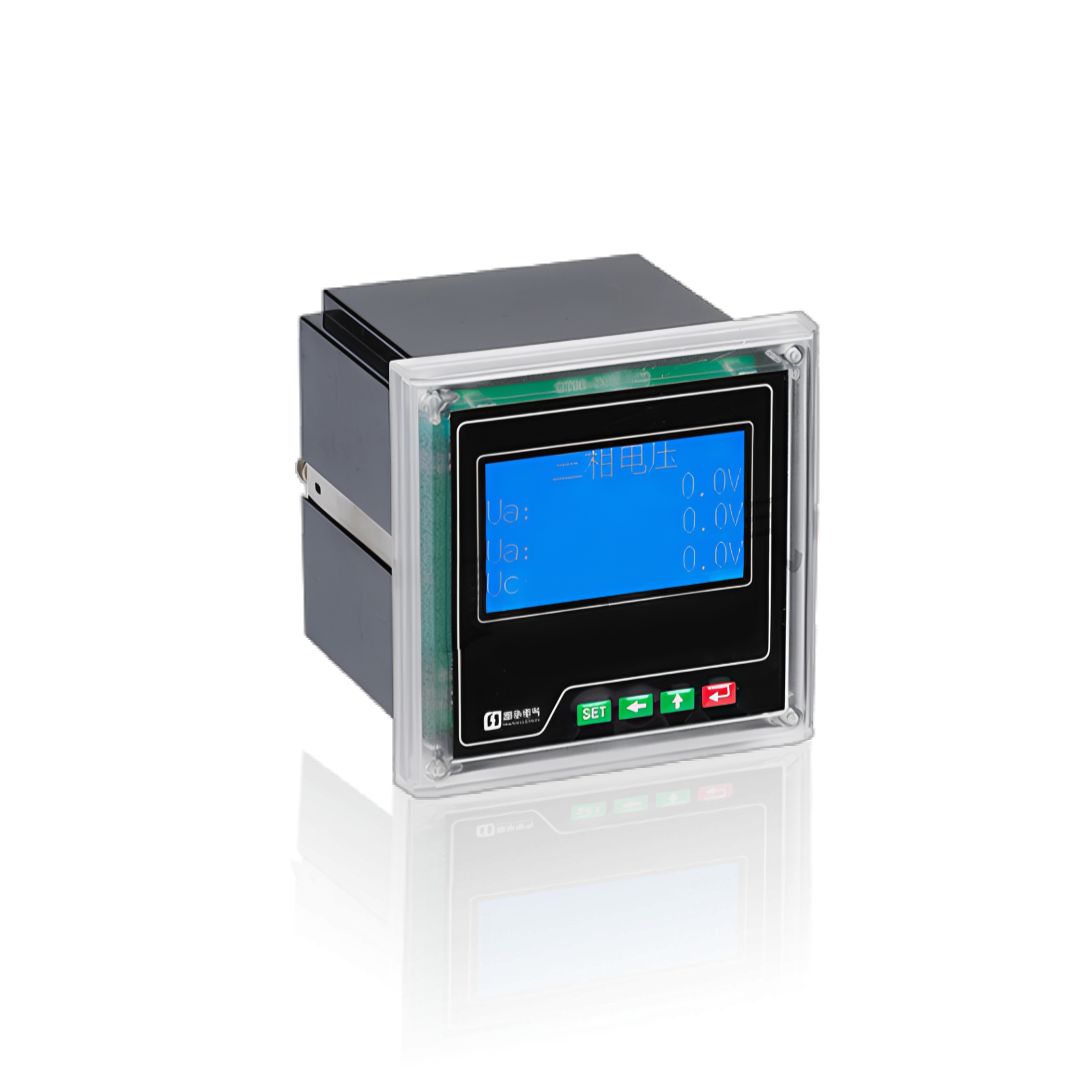

BM194E-2S4三相多功能電力儀表—— 您的能源管理智能助手

BM194E-2S4三相多功能電力儀表概述：

邦華電氣 BM194E 系列多功能電力儀表是專為 0.4kV 低壓配電系統設計的新一代智能監測設備，能夠全面測量三相電網中的所有常用電力參數，包括電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率、四象限電能等，并具備完善的需量統計和電能脈沖輸出功能。

本系列產品嚴格按照國家標準 GB/T 17215-2021 生產，通過 ISO9001 質量體系認證，采用工業級元器件和先進的數字信號處理技術，具有測量精度高、穩定性好、抗干擾能力強、使用壽命長等優點。產品提供多種外形尺寸可選，完美適配不同規格的配電柜安裝需求，是構建智能配電系統和能源管理系統的理想選擇。

BM194E-2S4三相多功能電力儀表相關系列產品型號一覽：

指針式模擬儀表

邦華電氣指針式模擬儀表主要包括國內通用標準型號6L2-A/V、42L6-A/V、85L1-A/V、99T1-A/V，精度等級均為 1.5 級，適用于交直流配電系統的本地基本參數監測。盤面安裝型提供 48×48mm、72×72mm 和 120×120mm 三種標準尺寸，采用嵌入式安裝方式，無需復雜接線，直觀顯示電流、電壓等基本電參數。

基礎數顯儀表

邦華電氣基礎數顯儀表以BM194 系列為核心，完整覆蓋用戶指定的BM194I-2X1、BM194U-2X1、BM194I-9X1、BM194U-9X1，同時補充BM194I-1X1、BM194U-1X1、BM194I-3X1、BM194U-3X1及對應的三相型號。采用高亮 LED 數字顯示，讀數清晰準確，覆蓋全系列標準盤面尺寸，功能簡捷可靠。

多功能電力儀表

邦華電氣多功能電力儀表以BM194E 系列為核心，完整覆蓋用戶指定的BM194E-2S4、BM194E-3S4、BM194E-9S4，同時補充液晶顯示型BM194E-2S4Y、BM194E-3S4Y、BM194E-9S4Y和增強型BM194E-9S4Z。提供從基礎到高級的全電量測量功能，支持諧波分析、需量計算和數據記錄，廣泛應用于各類電力監控系統。

多功能電能表

邦華電氣多功能電能表完整覆蓋用戶指定的DTSD194、DSSD194，同時補充傳統感應式DT862、DS862，單相DDS194和預付費型DTSY194、DDSY194。支持單相、三相四線和三相三線制測量，具備高精度電能計量功能，部分電子式型號帶有全電量監測能力，支持多費率分時計費和遠程通訊。

導軌式電能表

邦華電氣導軌式電能表采用緊湊的 DIN 導軌安裝設計，極大節省安裝空間和成本，完整覆蓋用戶指定的DTSD194-DL、DSSD194-DL，同時補充單相DDSU194-DL、三相基礎型DTSU194-DL和多功能型BM194E-DL。提供從基礎電能計量到高級多功能測量的完整解決方案，支持直接連接或 CT 連接，適用于分戶計量、能耗分項計量和成本分攤等應用場景。

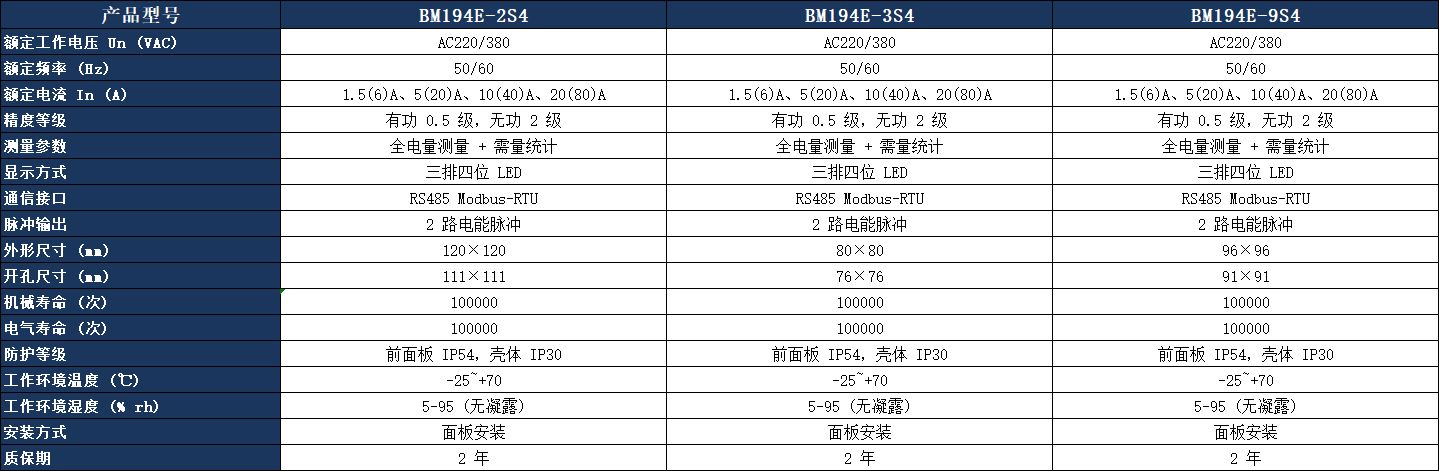

核心技術參數：

核心功能與優勢：

高精度測量：有功 0.5 級、無功 2 級計量精度，確保您的能耗數據準確可靠，為能源管理提供堅實的數據基礎

全面參數監測：同時測量電壓、電流、功率、功率因數、頻率、四象限電能等 20 + 項電力參數，一臺儀表替代多臺傳統儀表

智能需量統計：實時記錄最大需量，幫助您合理規劃用電負荷，避免電費罰款

標準通信接口：支持 RS485 Modbus-RTU 通信規約，通信距離最遠可達 1200 米，輕松接入您的 SCADA 系統和能源管理平臺

靈活擴展能力：提供 2 路電能脈沖輸出，可用于電能校驗和遠程脈沖采集

多種尺寸可選：120×120mm、96×96mm、80×80mm 三種標準面板尺寸，完美適配絕大多數配電柜的安裝需求

工業級設計：采用寬溫設計 (-25℃~+70℃)，適應各種惡劣工業環境，平均無故障工作時間≥10 萬小時

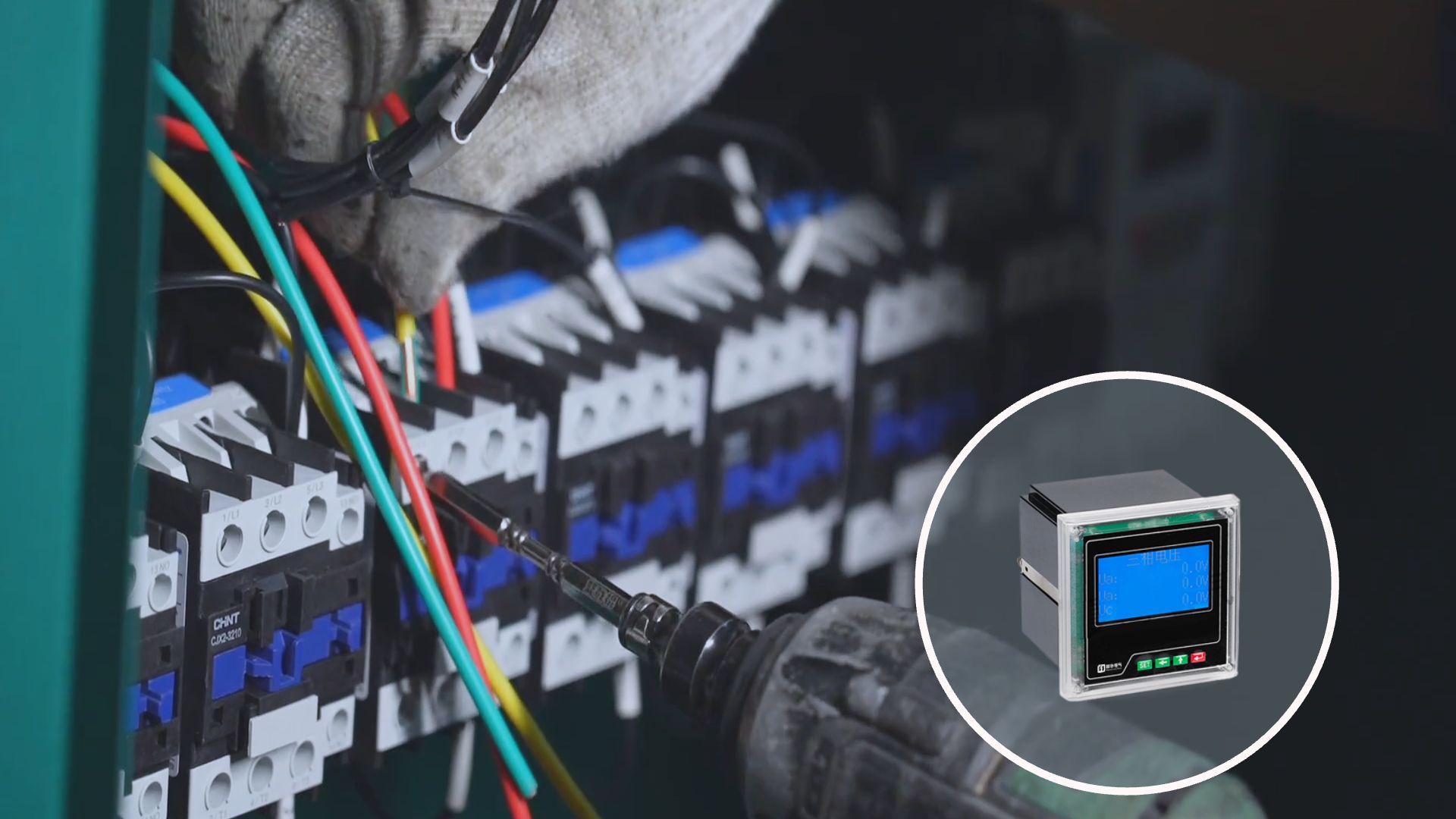

便捷安裝維護：嵌入式安裝設計，無需特殊工具，接線簡單，維護方便

應用場景：

BM194E 系列電力儀表廣泛應用于各個行業的電力監測與能源管理：

工業廠房配電系統

商業建筑能源管理

寫字樓智能監控

醫院、學校等公共設施

數據中心電力監測

新能源發電站

充電樁計量

小區電力監控

-市政工程照明系統

-交通運輸樞紐

選型指南：

如何為您的項目選擇合適的電力儀表？

確定測量需求：只需要測量電流 / 電壓？還是需要全面的電力參數和電能計量？如果需要全電量測量，請選擇 BM194E 系列多功能電力儀表

確定安裝尺寸：根據您的配電柜開孔尺寸選擇合適的型號：120×120mm (BM194E-2S4)、96×96mm (BM194E-9S4)、80×80mm (BM194E-3S4)

確定額定電流：根據被測回路的電流大小選擇合適的額定電流規格，常用規格有 1.5 (6) A、5 (20) A、10 (40) A、20 (80) A

確定通信需求：如果需要接入監控系統，請選擇帶 RS485 通信接口的型號，所有 BM194E 系列儀表均標配 RS485 通信

確定安裝方式：面板安裝選擇 BM194E 系列，導軌安裝選擇 DTSD194-DL/DSSD194-DL 系列

如有特殊要求，請聯系我們的技術工程師，我們將為您提供定制化解決方案

公司實力與服務保障：

邦華電氣擁有 10 年電力儀表生產經驗，擁有現代化的生產車間和專業的研發團隊。我們所有產品均通過嚴格的質量檢測，確保每一臺出廠的產品都符合國家標準。

我們為您提供：

7 天無理由退換貨

2 年免費質保

終身技術支持

48 小時內快速發貨

免費提供選型指導和安裝調試服務

可根據客戶需求提供定制化產品

常見疑問解答 ：

Q：BM194E-2S4 多功能表的開孔尺寸是多少？

A：BM194E-2S4 的外形尺寸為 120×120mm，開孔尺寸為 111×111mm，是目前配電柜中應用最廣泛的標準尺寸之一。

Q：BM194E-2S4 參數表中的額定電流是什么意思？

A：額定電流是指儀表能夠長期穩定工作的最大電流值。括號內的數字是儀表的過載能力，例如 1.5 (6) A 表示儀表的額定電流為 1.5A，最大可承受 6A 的電流。

Q：哪里可以下載 BM194E-2S4 說明書？

A：您可以在邦華電氣官網下載完整的 BM194E-2S4 說明書，也可以聯系我們的客服人員，我們將為您發送電子版說明書和接線圖。

Q：BM194E-2S4 可以直接接大電流嗎？

A：不可以。當被測電流大于 5A 時，必須通過電流互感器將大電流轉換為 1A 或 5A 的標準信號后再接入儀表。電流互感器的二次側嚴禁開路，否則會產生高壓，危及人身和設備安全。

Q：如何將 BM194E-2S4 接入我的監控系統？

A：BM194E-2S4 標配 RS485 Modbus-RTU 通信接口，您只需要使用屏蔽雙絞線將儀表的 A、B 端子分別連接到監控系統的 A、B 端子，屏蔽層單端接地即可。通信距離最遠可達 1200 米。

Q：多功能電力儀表和普通電能表有什么區別？

A：普通電能表只能計量電能，而多功能電力儀表不僅可以計量電能，還可以測量電壓、電流、功率、功率因數、頻率等多種電力參數，并具備通信功能，能夠實現遠程數據采集和監控。

Q：你們的電力儀表符合哪些國家標準？

A：我們的電力儀表嚴格按照國家標準 GB/T 17215-2021《交流電測量設備 特殊要求》生產，并通過了 ISO9001 質量體系認證。

Q：電力儀表的使用壽命是多久？

A：我們的電力儀表采用工業級元器件和先進的生產工藝，平均無故障工作時間≥10 萬小時，正常使用情況下使用壽命可達 10 年以上。

Q：你們提供安裝指導嗎？

A：是的，我們為所有客戶提供免費的技術支持和安裝指導。如果您在安裝或使用過程中遇到任何問題，可以隨時聯系我們的技術工程師。

Q：如果產品出現質量問題怎么辦？

A：我們承諾所有產品提供 2 年免費質保，質保期內如出現非人為損壞的質量問題，我們將免費為您維修或更換。

無論您是進行新建項目的配電設計，還是對現有系統進行升級改造，邦華電氣都能為您提供高品質、高性價比的電力儀表產品和專業的解決方案。我們擁有豐富的行業經驗和完善的服務體系，致力于成為您值得信賴的電力設備合作伙伴。

立即聯系我們獲取詳細的 BM194E-2S4 參數表、說明書和最新報價，讓我們一起為您的電力系統安全高效運行保駕護航！
